5560A, 5550A ve 5540A ile METCAL™ Prosedürlerinin Kullanılması

Neden Eski Prosedürleri Kullanamıyoruz?

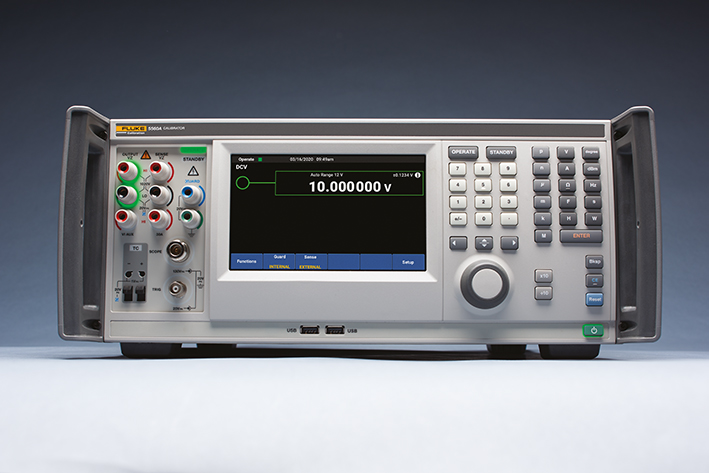

Yeni 5540A, 5550A ve 5560A Kalibratörleri, tasarlandıkları iş yükünde (masa tipi DMM'ler gibi) performansı artırmak için yeni ölçüm aralığı ve bağlantılar kullanır. Bu değişiklikler, mevcut prosedürlerdeki bağlantı mesajlarının yalnızca artık doğru olmayacağı anlamına gelmez, aynı zamanda potansiyel olarak kalibratörünüze veya DUT'a zarar verebilir. Güvenliği ve doğru performansı sağlamak için mevcut prosedürler yeni FSC'lere dönüştürülmelidir ve mevcut 55xx serisi kalibratör FSC ( Function Select Code – İşlev Seçim Kodu )'leri (5502E/A, 5520, 5522A) ile yeni 5540A, 5550A ve 5560A donanımı arasında hiçbir cihaz eşleştirmesi mevcut olmayacaktır.

55XX Tabanlı Prosedürleri 5560A, 5550A veya 5540A FSC Kullanacak Şekilde Dönüştürme

• 5560A: Yeni kategori (6.5 digit DMM'ler için daha iyi TUR)

⸰ Bazı 57xxA tabanlı prosedürler şu anda 5560A FSC'yi kullanacak şekilde dönüştürülebilir. Ancak, 5700/MMFC, 5720A/M5720 ve 5730A FSC'leri kullanan prosedürlerin 5560A FSC'yi kullanacak şekilde dönüştürülmesi bu belgede yer almamaktadır.

• 5550A: 5522A yerine

• 5540A: 5502A/5502E yerine

Cihaz Eşleme

1. 5540A FSC kullanılarak yazılan prosedürler, 5540A,5550A veya 5560A kullanılarak değişiklik yapılmadan yürütülür.

2. 5550A FSC kullanılarak yazılan prosedürler, 5550A veya 5560A kullanılarak değişiklik yapılmadan yürütülür.

Bu nedenle, maksimum kapsam için:

1. 5522A FSC kullanılarak yazılan prosedürler, 5550A FSC'yi kullanacak şekilde dönüştürülmelidir.

2. 5502A veya 5502E FSC'leri kullanılarak yazılan prosedürler, 5540A FSC'yi kullanacak şekilde dönüştürülmelidir.

5500/M550 ve 5520/M5520 FSC'leri kullanan prosedürlerin, 5540A, 5550A veya 5560A'ya dönüştürmek için aşağıdaki adımlardan önce 5502A, 5502E veya 5522A FSC'yi kullanacak şekilde dönüştürülmesi gerektiğini unutmayın.



Prosedür Dönüştürme

5540A/5550A/5560A proje, ana prosedür ve alt prosedürler oluşturun

1. MET/CAL Editörünü açın.

2. Dönüştürülecek prosedürlerin bulunduğu çözümü açın.

3. Çözüme yeni bir proje ekleyin.

4. Projeyi uygun şekilde yeniden adlandırın (örn. "Fluke 87 IV 1 yıl Doğrulama 5550A”).

5. Projeye bir prosedür ekleyin.

6. Prosedürü uygun şekilde yeniden adlandırın (örn. "Fluke 87 IV 1 yıl Doğrulama 5550A”).

7. Dönüştürülecek prosedürü açın (örn. "Fluke 87 IV 1 yıl Doğrulama 5522A”).

8. 7. adımdaki prosedürde herhangi bir yere tıklayın.

9. CTRL+A ve ardından CTRL+C ‘ye basın.

10. 6. adımdaki prosedürde herhangi bir yeri tıklayın.

11. CTRL+A ve ardından CTRL+V ‘ye basın.

12. INSTRUMENT satırını gerektiği gibi güncelleyin (örn. Fluke 87 IV: (1 yıl) VER /5550A).

13. Projede dönüştürülecek FSC'yi kullanan tüm alt prosedürler için 5'ten 12'ye kadar olan adımları tekrarlayın.



5540A, 5550A veya 5560A'yı kullanmak için ana prosedürü ve alt prosedürleri dönüştürün

1. Dönüştürülecek FSC'yi vurgulayın (örn. 5522A).

2. CTRL+H'ye basın.

3. "Şununla değiştir" alanına yeni FSC'yi girin (örn. 5540A, 5550A veya 5560A).

4. Açılır menüden Geçerli Proje veya Tüm Çözümü seçin.

5. Tümünü Değiştir simgesini seçin veya ALT+A ‘ya basın.

6. Alt prosedürler ana prosedürden farklı bir FSC kullanıyorsa (örn. 5502E - 5522A), dönüştürülecek diğer 55xx FSC'ler için 1'den 5'e kadar olan adımları tekrarlayın.

7. Arama alanına 20A değerini girin.

8. "Şununla değiştir" alanına 30A değerini girin.

9. Açılır menüden Geçerli Proje'yi seçin.

10. Tümünü Değiştir simgesini seçin veya ALT+A ‘ya basın.



Bağlantı mesajlarını güncelleyin

1. Arama alanına NORMAL yazın.

2. "Şununla değiştir" alanına OUTPUT 'u girin.

3. Tümünü Değiştir simgesini seçin veya ALT+A ‘ya basın.

4. Ara ve Değiştir kullanıcı arayüzünü kapatın.

5. CTRL+F ‘ye basın.

6. Arama alanına AUX değerini girin.

7. "Sonrakini Bul" veya F3'e basın.

a. Bulunan örnek direnç içinse, AUX HI'yi SENSE HI'ye ve AUX LO'yu SENSE LO'ya değiştirin.

b. Bulunan örnek mevcutsa, AUX HI'yi VI AUX'a ve AUX LO'yu OUTPUT LO'ya değiştirin.



5540A/5550A/5560A'nın yeni özellikleri için prosedürler nasıl optimize edilir?

Burada özetlenen adımlar, mevcut prosedürlerinizin daha önce olduğu gibi çalışmasına izin verir, ancak prosedür sürelerini optimize etmek için yeni özelliklerden yararlanmazlar.

Önceden prosedürler, diren ve akım algılaması için ayrı bağlantı mesajları gerektiriyordu. Yeni terminallerle bu durum değişti. Ancak bazı cihazlar, 5540A/5550A/5560A VI AUX ve 30A çıkışlarını kullanarak düşük ve yüksek akım girişlerine eşzamanlı bağlantıya izin vermez, çünkü bu DUT'lar kullanımdaki giriş terminaline göre hangi aralığın kullanılacağını belirler. Bu, hem DUT akım girişlerine bağlanmak için ayrı test uçları kullanılarak hem de DUT'u her bir akım ölçüm fonksiyonuna ayarlayarak test edilebilir. DUT bip sesi çıkarırsa veya bir hata görüntülerse, aynı anda kullanılamazlar.

Ek olarak, DMM AutoCal Adaptörünü satın aldıysanız, prosedürünüzün yapısını ve işleyiş sırasını yeniden değerlendirmeniz önemlidir. Çoğu durumda, mevcut prosedürler, benzer test bağlantılarını çalıştırma sırasında art arda yerleştirerek bağlantı değişikliklerini azaltmak için optimize edilmiştir, ancak bu, prosedür boyunca asla değişmeyen tek bir bağlantı olarak uygulanabileceğinden, yeni kabloyla artık en uygun olmayabilir.
