Son zamanlarda bir SFP (Small Form-factor Pluggable) alıcısı-vericisinin çalışıp çalışmadığını nasıl belirleyeceğimizle ilgili sorular alıyoruz.Fluke Networks fiber test cihazları, bir SFP tarafından yayılan ışığı ölçmek için kullanılabilir.

FiberLert™ Canlı Fiber Dedektörü ile SFP Alıcısı-Vericisi Nasıl Test Edilir?

Bir SFP alıcısı-vericisini test etmenin en basit yolu, aktif bir fiber veya bağlantı noktasının önüne yerleştirildiğinde yanan ve bip sesi çıkaran FiberLert™ canlı fiber dedektörüdür. Bu ucuz, cep boyutunda SFP test cihazı, "temassız" / kirletici olmayan bir dedektör kullanarak single modelu, multi modelu UPC ve APC bağlantı kablolarını ve alıcı-verici bağlantı noktalarını test eder. Kabloları ve SFP bağlantı noktalarını kontrol ederek, bu videoda gösterildiği gibi, sorunu hızlı bir şekilde alıcı-verici veya kablodan tespit edilebilir. Konuyla ilgili anlatım videosu için tıklayınız .

Optik Güç Ölçer ile SFP'yi Kontrol Etme

Başlamak için CertiFiber™ Pro'nuzu “Güç Ölçer” moduna alın. Ana ekrandan ARAÇLAR menüsünü seçin; CertiFiber modülünüz takılı ise ikinci seçenek GÜÇ ÖLÇER olacaktır. Bunu seçmek sizi doğrudan güç ölçer özelliğine götürür. Açılır ve çalışır. – TEST butonuna  basmanıza bile gerek yok!

Uygulanacak bazı minimum yapılandırmalar vardır. Güç ölçerin alt yarısına odaklanacağız. Üst kısım iletim için kullanılır, ancak SFP'yi test etmek için buna ihtiyacımız yok. Aradığımız tek şey ortaya çıkan mutlak güç. Bunu, birçok SFP modülünün özelliklerini yansıtan dBm'de okumanızı öneririz.

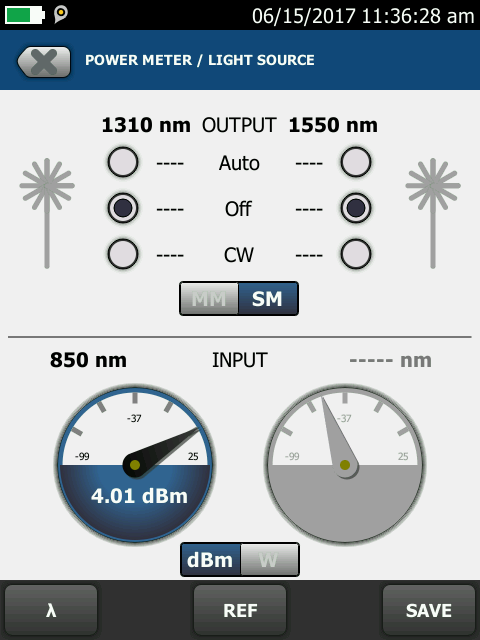

Görsel.1: dBm cinsinden okuma, birçok SFP modülünün özelliklerini gösterir.

Önemli olan konfigürasyon, sol alt köşedeki λ (Lambda) veya dalga boyudur. Neyi test ediyorsunuz? Multimode ise 850 nm kullanın; Single  mod ise 1310 nm kullanın. Lambda tuşuna basmak size uygun dalga boyunu seçmeniz için bir menü verecektir.

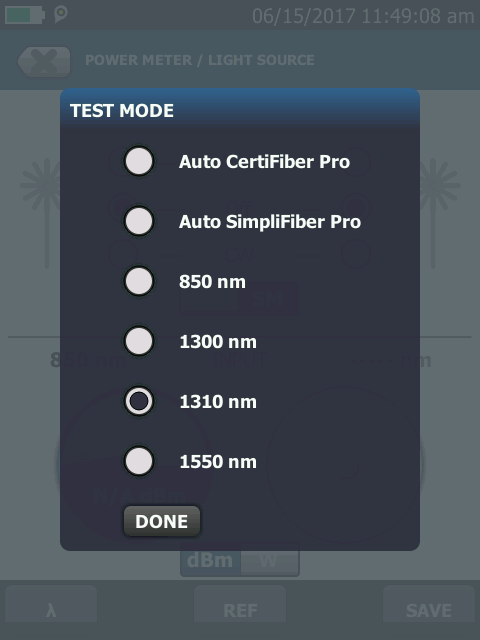

Görsel.2: Multi modu test ediyorsanız, 850nm  single  modu test ediyorsanız, 1310 kullanın.

SFP için kabul edilebilir güç seviyeleriyle ilgili üreticinin talimatlarına bakın. Pozitif bir sayı alıyorsanız, sisteminize bir zayıflatıcı koymanız gerekebilir.

Peki inceleme ? İnceleme, SFP modülleriyle sağlıklı çalışmaz. IEC 61300-3-35 gibi inceleme mikroskopları ve ilgili standartlar, bir SFP'nin çıkış portu için değil, konektörler için tasarlanmıştır. Bir SFP'nin giriş portu, bir tür temassız geniş alan giriş portuna sahip olmalıdır. Fiber, bağlantı noktasıyla fiziksel temas kurmaz, bu nedenle oldukça temiz kalmalıdır. Bağlantı noktasında toz veya diğer kalıntılar birikmiş olsa bile, mikroskopla görünmesi zor olabilir.

Çoklu Fiber Bağlantıları Test Etme

40 Gigabit'i bir MPO konektörü aracılığıyla iletmek için bir QSFP kullanıyorsanız, bunu iki basit seçenekle test edebilirsiniz. Bunlardan biri, bir MPO bağlantı noktasından birden fazla LC konektör ayağına giden bir fanout kablosu kullanmak ve ardından bunu CertiFiber Pro'ya takmak olacaktır.

Diğer test seçeneği, MPO kablosunu doğrudan bir MultiFiber™ Pro'ya takmak olacaktır. GÜÇ moduna ayarlayın ve her bir fiber için güç seviyesini görebilirsiniz. Her bir core için bir örnek:

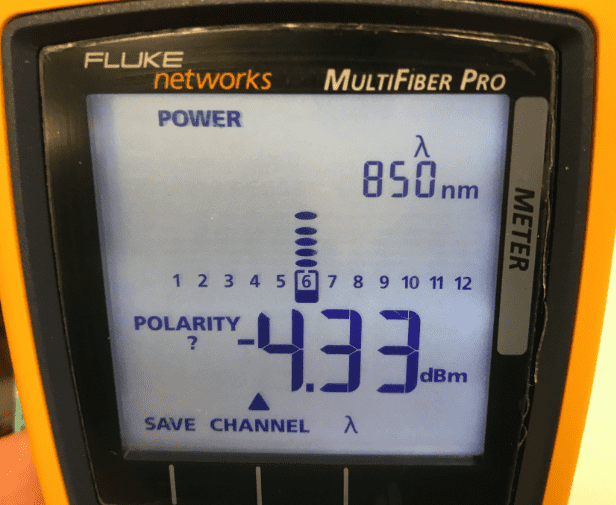

Görsel.3: Güç moduna alınan  Fluke MultiFiber Pro ekranı
Unutmayın, 40 Gigabit  ile çalışıyorsanız, muhtemelen sadece 4 fiber kullanıyorsunuzdur. Güç ölçerde yalnızca ilk veya son 4 fiberde bir güç seviyesi görürseniz şaşırmayın.
