Gelişmiş Osiloskop Analizi – 6 Serisi B MSO ile 4 Benzersiz Özellik

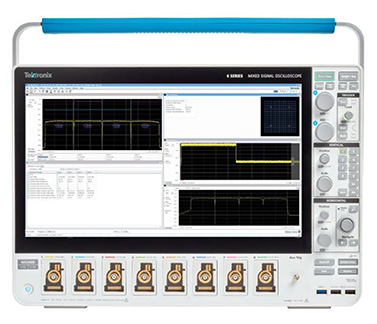

Düşük giriş gürültüsü ve 10 GHz'e kadar analog bant genişliği ile 6 Serisi B MSO, günümüzün yerleşik sistemlerini GHz saat sinyali ve veri yolu hızlarıyla analiz etmek ve hata tespiti için en iyi sinyal doğruluğunu sağlar.

Büyük bir yüksek tanımlı ekran ve her biri bir analog veya 8 dijital sinyali ölçmenizi sağlayan 8 adete kadar FlexChannel™ girişiyle birleştirilmiş, dikkat çekici derecede yenilikçi, parmakla kaydırmalı-zoomlu dokunmatik ekranlı kullanıcı arabirimli, 6 Serisi B MSO günümüzün (ve yarının) zorlu işlemleri için hazırdır.

6 Serisi B MSO ayrıca basitleştirilmiş, geliştirilmiş ölçüm ve analiz sunar. GHz saat sinyallerindeki ve seri veri yollarındaki titreşimleri(jitter) kolaylıkla karakterize edin. Entegre ölçümlerle istatistikleri günlük araç setinize taşıyın. Gelişmiş ve günlük ölçümler eklemek için aynı basit sürükle ve bırak işlemini kullanın.

Özellikle 4 benzersiz analiz yeteneği, 6 Serisi B MSO'nun öne çıkmasına yardımcı olur:

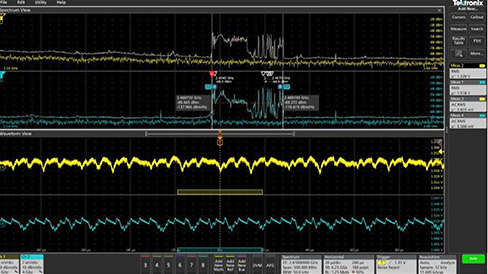

1. Spektrum Görünümü Senkronize Çok Kanallı Spektrum Analizi

Frekans alanında bir veya daha fazla sinyali görüntüleyerek bir hatayı ayıklamak genellikle daha kolaydır. Osiloskoplar, bu ihtiyacı karşılamak için onlarca yıldır matematik tabanlı FFT'leri içeriyor. Bununla birlikte, FFT'lerin iki temel nedenden dolayı kullanımı oldukça zordur.

İlk olarak, frekans alanı analizi yaparken, genellikle bir spektrum analiz cihazında bulacağınız gibi, Merkez Frekansı, Aralık ve Çözünürlük Bant Genişliği (RBW) gibi kontrolleri düşünürsünüz. Ancak daha sonra, örnekleme hızı, kayıt uzunluğu, zaman/bölme gibi geleneksel kapsam kontrollerine takılıp kaldığınız ve frekans alanında aradığınız görünümü elde etmeye çalışmak için tüm zihinsel çevirileri gerçekleştirmeniz gereken bir FFT kullanırsınız.

İkinci olarak, FFT'ler, analog zaman alanı görünümünü sunan aynı toplama sistemi tarafından yönlendirilir. Analog görünüm için alım ayarlarını optimize ettiğinizde, frekans alanı görünümünüz istediğiniz gibi olmaz. İstediğiniz frekans alanı görünümünü elde ettiğinizde ise, analog görünümünüz istediğiniz gibi olmaz. Standart bir osiloskop ile FFT'leri ile her iki alanda da optimize edilmiş görünümler elde etmek neredeyse imkansızdır.

Spektrum Görünümü(Spectrum View) tüm bunları değiştirir. Tektronix'in patentli teknolojisi, hem zaman alanı için bir desimator hem de her FlexChannel'in arkasındaki frekans alanı için bir dijital aşağı dönüştürücü sağlar. İki farklı edinim yolu, her etki alanı için bağımsız edinim ayarlarıyla giriş sinyalinin hem zaman hem de frekans etki alanı görünümlerini aynı anda gözlemlemenize olanak tanır. Diğer üreticiler, kullanım kolaylığı iddiasında bulunan çeşitli 'spektral analiz' paketleri sunar, ancak hepsi yukarıda açıklanan sınırlamaları sergiler. Yalnızca Spectrum View, hem olağanüstü kullanım kolaylığı hem de her iki alanda aynı anda en iyi görünümleri elde etme olanağı sağlar.

Genel bir bakış izleyin: Birden Çok Kanalda Spektrum Görünümü Spektrum Analizini Kullanma

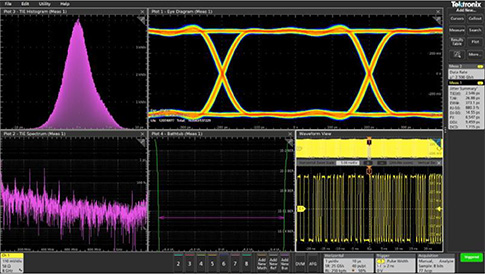

2. Gelişmiş Titreşim(Jitter) Analizi, Saat Sinyali Kalitesini Hızla Tanımlar

6 Serisi B MSO, DPOJET Essentials ve analiz yazılım paketini sorunsuz bir şekilde entegre ederek, osiloskobun tek atışlı gerçek zamanlı alımda bitişik saat ve veri döngüleri üzerinden ölçüm yapma yeteneklerini genişletti. Bu, olası sistem zamanlama sorunlarını karakterize etmeye yardımcı olmak için Zaman Aralığı Hatası ve Faz Gürültüsü gibi temel titreşim ve zamanlama parametrelerinin ölçülmesini sağlar.

Zaman eğilimleri ve histogramlar için grafikler gibi analiz araçları, zamanlama parametrelerinin zaman içinde nasıl değiştiğini hızlı bir şekilde gösterir ve spektrum analizi, titreşim ve modülasyon kaynaklarının kesin frekansını ve genliğini hızlı bir şekilde gösterir.

Seçenek 6-DJA, cihazınızın performansını daha iyi karakterize etmek için ek titreşim analizi özelliği ekler. 31 ek ölçüm, günümüzün yüksek hızlı seri, dijital ve iletişim sistemi tasarımlarında sinyal bütünlüğü sorunlarının ve bunlarla ilgili kaynakların keşfedilmesini sağlayan kapsamlı titreşim, göz diyagramı analizi ve titreşim ayrıştırma algoritmaları sağlar. Ayrıca seçenek 6-DJA, otomatik başarılı/başarısız testi için göz şeması(eye diagram) maskesi testi sağlar.

Genel bir bakış izleyin:6 Serisi B MSO için Yüksek Hızlı Seri ve Titreşim Testi

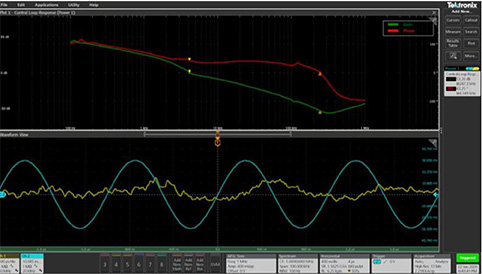

3. Gelişmiş Güç Analizi Hızlı, Tekrarlanabilir Güç Kaynağı Ölçümleri Sağlar

6 Serisi B MSO, güç kalitesi, ani akım, harmonikler, anahtarlama kaybı, güvenli çalışma alanı (SOA), manyetik ölçümler, verimlilik, Kontrol Döngüsü Yanıtı (Bode Grafiği), Güç Kaynağı Reddetme Oranı (PSRR), dalgalanmanın hızlı ve tekrarlanabilir analizini sağlamak için isteğe bağlı 6-PWR güç analiz paketini osiloskopun otomatik ölçüm sistemine entegre etti.

Ölçüm otomasyonu, harici bir PC'ye veya karmaşık yazılım kurulumuna ihtiyaç duymadan, bir tuşa dokunarak ölçüm kalitesi ve tekrarlanabilirlik sağlar.

Genel bir bakış izleyin: Bir Güç Kaynağının Gövde/Kontrol Döngüsü Tepkisini Ölçme

4. Modüle Edilmiş Sinyallerin İncelenmesi için Vektör Sinyal Analizi

Mevcut analiz yazılımıyla birlikte 6 Serisi B MSO, 4 kanal, 10 GHz bant genişliği veya 8 kanal, 5 GHz bant genişliği çok kanallı, çok alanlı Vektör Sinyal Analizi (VSA) çözümü olarak uygun maliyetli orta seviye bir performans sunar.

Analiz ihtiyaçları temel spektrum, genlik, frekans ve faz-zamanın ötesine geçtiğinde, SignalVu-PC vektör sinyal analizi uygulamasını kullanabilirsiniz. Bu, derinlemesine geçici RF sinyal analizi, ayrıntılı RF titreşim karakterizasyonu ve kapsamlı analog ve dijital RF modülasyon analizi sağlar.

Örneğin, Tektronix'in her kanalda özel dijital dönüştürücüler ile 5G Yeni Radyo testine yönelik karma sinyal osiloskop tabanlı yaklaşımı ve SignalVu-PC VSA yazılımı, geleneksel FFT tabanlı osiloskoplardaki teknik sınırlamalar nedeniyle RF mühendisinin daha önce dikkate almamış olabileceği 5G NR tasarımlarını doğrulamak için yeni bir yaklaşım sunar.

Genel bakışı izleyin: 5G Yeni Radyo Vektör Sinyal Analizi
