Geniş Bant Aralıklı MOSFET'lerde Enerji Kaybını Belirlemek İçin Çift Darbe Testi



Daha küçük ve daha hafif tasarımların güç yoğunluğu avantajları, özellikle elektrikli araçlar gibi alanı kısıtlı olan veya mobil kullanımlarda belirgindir ama kompakt güç elektroniği de daha fazla tercih edilmektedir. Aynı zamanda, hükümetler finansal teşvikleri ve daha katı enerji verimliliği düzenlemelerini getirdikçe verimliliğin önemi artıyor. Avrupa Birliği'nin Eko-tasarım yönergesi, Amerika Birleşik Devletleri Enerji Bakanlığı 2016 Verimlilik Standartları ve Çin'in Kalite Sertifika Merkezi (CQC) İşareti gibi küresel kuruluşlar tarafından yayınlanan yönergeler, elektrikli ürünler ve ekipmanlar için enerji verimliliği gereksinimlerini yönetir. Verimlilik ve güç yoğunluğundaki son gelişmeler, SiC ve GaN kullanılan geniş bant aralıklı MOSFET'ler tarafından sağlanmaktadır.

Bu geniş bant aralıklı MOSFET'lerin hızlı anahtarlama kapasitesinden tam olarak yararlanmak için, tasarımcılar anahtarlama kayıpları ile EMI arasında bir dengeleme eylemi gerçekleştirerek devre performansını değerlendirmelidir.

Çift Darbe Testi, anahtarlama parametrelerini ölçmek ve güç yarı iletken cihazlarının dinamik davranışlarını değerlendirmek için tercih edilen test yöntemidir. Test, cihazı açma ve kapatma sırasındaki enerji kaybını ve geri kazanım parametrelerini ölçmek için kullanılabilir.

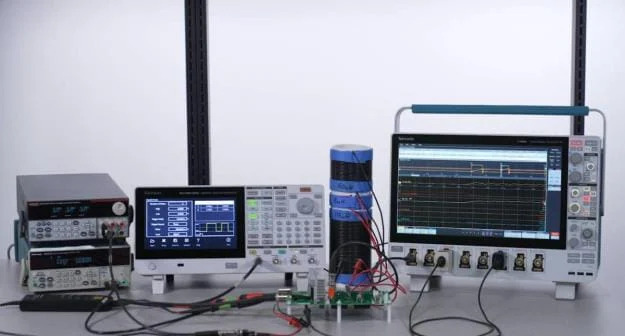

Tektronix MSO4 Serisİ, MSO5B Serisi ve MSO6B Serisi’nin tümü otomatik çift darbeli test ölçümleri sunar ve AFG31000 keyfi fonksiyon üreteci, kolay çift darbeli sinyal üretimi sağlayan yerleşik bir yazılım uygulamasına sahiptir.

Tipik çift darbe testi dalga formları bir osiloskop kullanılarak yakalanır ve ölçülür. Açma ve kapama parametrelerini hesaplamak için, ilk darbenin düşen kenarında ve ikinci darbenin yükselen kenarında ölçümler yaparız. Herhangi bir tutarsızlık tekrarlanabilirliği etkileyeceğinden, geçit bölgelerinin ayarlanmasına dikkat edilmelidir. Dikkatli olunsa bile, parazitin neden olduğu çınlama nedeniyle tutarlı sonuçlar elde etmek zor olabilir. Geniş Bant Aralıklı Çift Darbe Testi uygulaması (Opt. WBG-DPT) Tek MSO 4/5/6 Serilerinde, testi kolaylaştıran hassas çift darbeli ölçümler sunar. Uygulama, JEDEC ve IEC standartlarına göre otomatik anahtarlama, zamanlama ve diyot ters geri kazanım ölçümleri sunar. Ayrıntılı yapılandırma seçenekleri, gerçek dünya dalga formlarının analiz edilmesini ve standartların ötesinde testlerin yapılmasını sağlar.

Ters geri kazanım akımı, ikinci darbenin açılması sırasında meydana gelir. Ölçümler şimdi yüksek yan MOSFET üzerinde yapılır. Id, diyot boyunca yüksek taraf MOSFET ve Vsd ile ölçülür. Düşük taraf MOSFET tekrar açıldığında, yüksek taraf diyot hemen ters engelleme durumuna geçmelidir; ancak diyot, ters geri kazanım akımı olarak bilinen kısa bir süre için ters durumda çalışacaktır. Bu ters geri kazanım akımı, güç dönüştürücünün verimliliğini doğrudan etkileyen enerji kayıplarına dönüştürülür.

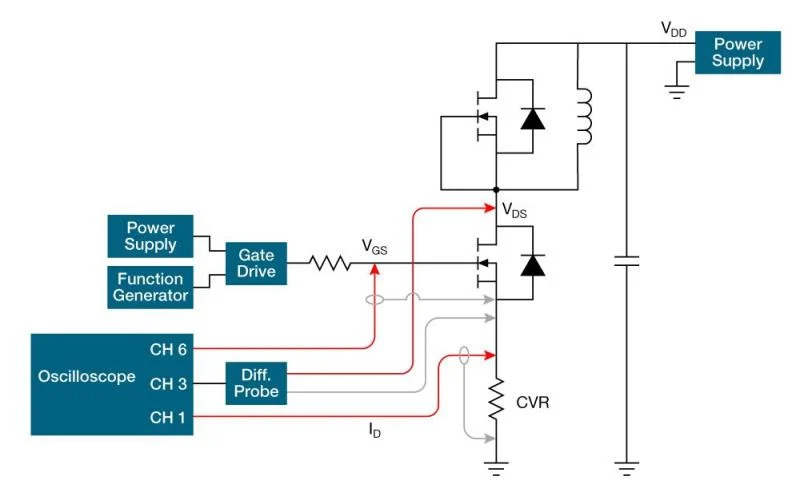

Çift darbe testi, alçak taraf geçidini çalıştırmak için bir sinyal kaynağı gerektirir. Elde edilen voltajları ve akımları ölçmek için genellikle bir osiloskop kullanılır Çift darbe testi, değişen darbe genişliklerine sahip iki voltaj darbesi gerektirir. Bu darbe treninin kurulması zor olabilir. Yöntemlerden biri, gelişigüzel bir dalga biçimi oluşturmak ve onu gelişigüzel bir fonksiyon oluşturucuya yüklemektir. Diğer bir yöntem ise mikrodenetleyici kartı kullanmaktır Tektronix AFG31000 Keyfi Fonksiyon Üreteci, ön ekranda değişen darbe genişliklerine sahip darbeler oluşturmak için basit bir yöntem sunar. AFG31000'DEKİ Çift Darbe Testi uygulaması, darbeleri kurmak ve çıkarmak için hızlıdır, böylece tasarım ve test mühendislerinin veri toplamaya ve daha verimli dönüştürücüler tasarlamaya odaklanmasına olanak tanır.

MSO 4/5/6 Serisindeki WBG-DPT çift darbe uygulaması, manuel teste kıyasla zamandan tasarruf ederken, güç cihazlarının davranışlarını analiz etmek için standarda özgü testlere olanak tanır. Uygulama, doğru dalga formunu yakalamaya yardımcı olacak önceden ayarlanmış bir özellik, standartların ötesinde test etmek için ayrıntılı yapılandırma seçenekleri içerir, gürültülü dalga formlarını analiz etmek için sinyal koşullandırma özelliğini etkinleştirir ve gezinme ve açıklama özellikleri sunar.

AFG31000 ve MSO 4/5/6 Serisindeki otomatik çift darbe test kurulumu ve analizi, test sürelerini büyük ölçüde azaltmak ve yeni nesil güç dönüştürücüler için pazara daha hızlı sürüm süresi elde etmek için bir araya gelir.
