Günümüzün Fiber Denetimi için En İyi Fiber Optik Scope'u Seçme

Kirlenmiş bağlantılar, veri merkezlerinde, kampüste ve diğer kurumsal veya telekom ağ ortamlarında fiberle ilgili sorunların ve arızaların bir numaralı nedeni olmaya devam ediyor. Ancak her fiberin uç yüzünü temizlemek yeterli değildir - incelemeden uç yüzün temiz olup olmadığını bilmenin bir yolu yoktur.

Piyasada bulunan çeşitli video ve el mikroskopları ile günümüzün fiber ağları için en iyi fiber optik kapsamı seçmek göz korkutucu olabilir. Daha kolay ve verimli fiber denetimleri için doğru seçimi yapmanıza yardımcı olmak için (ister bir düzine ister binlerce fiber uç yüzünü inceliyor olun), kendinize aşağıdaki dört basit soruyu sorun.
1. Tüm fiber konektör türlerinizi inceleyebilir mi?
Günümüzün fiber ağları oldukça karmaşık olabilir, genellikle hem çok modlu hem de tek modlu fiber türlerinden ve yüksek hızlı gelen servis sağlayıcı ve anahtardan anahtara bağlantılardan anahtardan anahtara kadar her şeyi desteklemek için çeşitli dupleks ve paralel optik uygulamalardan oluşur. LAN'da sunucu bağlantıları ve hatta pasif fiber optik bağlantılar. 4X25 gibi 8 ve hatta 16 fiber çoklu fiber MPO konektörlerinin dört veya sekiz dubleks konektöre ayrıldığı koparma uygulamalarında yüksek hızlı 100, 200 ve 400 Gigabit'ten yararlanmak günümüzün veri merkezleri için de oldukça yaygın hale geldi. , 4X100 veya 8X50 Gigabit dağıtımları, yerden tasarruf etmek ve maliyeti azaltmak için birden çok alt katmanlı anahtarı veya sunucuyu tek bir bağlantı noktasından bağlar.
Aynı zamanda, tek modlu MPO bağlantısında kullanılan ve daha iyi yansıtma performansı nedeniyle hem tek modlu dubleks hem de yeni nesil 400 Gigabit çok modlu MPO bağlantısında popülerlik kazanan APC (açılı fiziksel temas) uç yüzleri ile artık birçok fiber ağ ortamı bir kombinasyondan oluşmaktadır. hem APC hem de UPC (ultra fiziksel temas) fiber uç yüzleri. Çoğu ağ artık nadiren yalnızca bir tür fiber ve bir konektör arabiriminden oluşurken, Fluke Networks'ün FI-3000 / FI2-7300 FiberInspector™ Ultra Kamerası gibi, hepsini tek bir konektörü ve bir konektörü incelemenizi sağlayan uçlara sahip bir fiber optik scope'a  ihtiyacınız var. veya UPC veya APC olmak üzere 8-, 12-, 24-, 16- veya 32-fiber MPO'larda iki sıra fiber.

2. Fiber optik inceleme süreci otomatik mi?

Kabul edelim. Fiber uç yüzlerinin manuel olarak incelenmesi, büyük ölçüde öznel ve tutarsız bir süreçtir ve bir kişinin temiz olarak nitelendirdiği bir şey, diğerinin bakış açısından büyük ölçüde değişebilir. Son yüz temizliğini belirlemede tutarsızlıklara yol açabilecek yılların deneyimi ve görme yeteneği gibi dikkate alınması gereken ek değişkenler de vardır. Süreci otomatikleştirmeye ve insan öznelliğini ve hatalarını ortadan kaldırmaya gelince, bir fiber optik kapsamı seçerken iki temel husus vardır: otomatik odaklama yeteneği ve başarılı/başarısız otomatikleştirme yeteneği.

Otomatik odaklama düğmesine dokunarak, FiberInspector™ Ultra, fiber uç yüzünün anında net ve canlı görüntüsünü sunar. Ve bir MPO'yu incelerseniz, çift kamera tek bir fiberi veya tüm diziyi görüntülemenize izin verir; sadece görüntülemek istediğiniz bölüme yakınlaştırın veya belirli bir fiberin ayrıntılı yakından görünümü için ekrana dokunun. Ancak en iyi yanı, FiberInspector Ultra'nın otomatik test modunun uç yüzleri, çiziklerin ve kusurların sayısına, boyutuna ve konumuna göre başarılı veya başarısız belirleyen IEC 61300-3-35 standardının temizlik kriterlerine göre otomatik olarak incelemesi ve derecelendirmesidir.

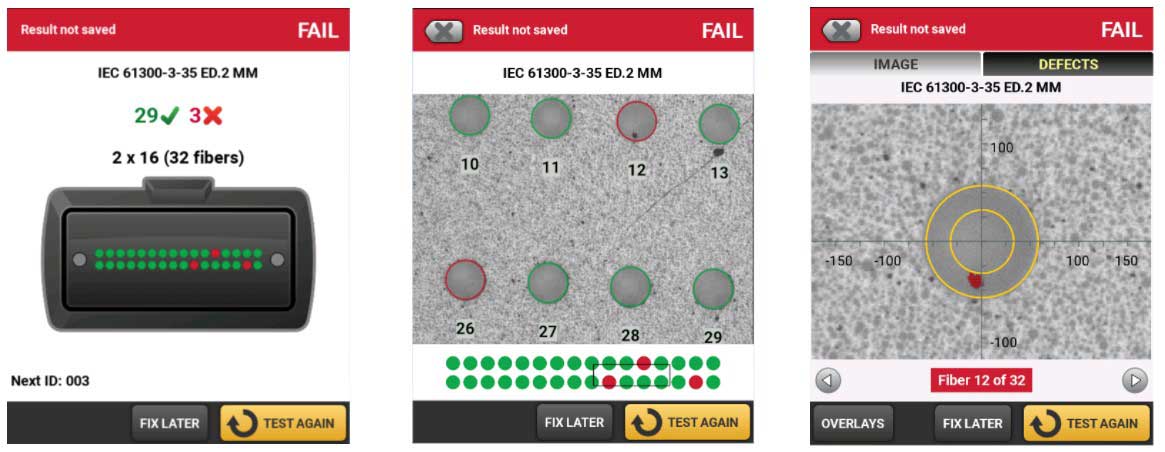

Yukarıda: FiberInspector Ultra kullanılarak otomatikleştirilmiş başarılı/başarısız sonuçları örnekleri

3. Fiber muayene verilerini paylaşabilir ve raporlayabilir misiniz?

Herhangi bir fiber uç yüzünü otomatik olarak inceleyebilmek harikadır, ancak verileri paylaşamıyor veya rapor edemiyorsanız, bu bilgileri işbirliği için ekibinizdeki başka birine veya gerekli Katman 1 veya Katman 2 test sonuçlarına almak son derece zordur ( imkansız değilse)—özellikle yüzlerce hatta binlerce fiber bağlantıyla uğraşırken. FI-3000 / FI2-7300 FiberInspector™ Ultra Kamera ile bu sorun değil.

Fluke Networks'ün FiberInspector uygulamasını (FI-IN) iOS veya Android cihazınıza yükleyebilir ve hızlı inceleme ve BAŞARILI/BAŞARISIZ sonuçları ile yakınlaştırma veya uzaklaştırma kontrolü için Wi-Fi üzerinden FI-3000 kameraya bağlanabilirsiniz. Her iki uç da canlı görüntü boyunca yüzer ve kaydırılır. Küçük işler için ideal olan FI-IN, sonuçların cihazınızda adlandırılmasını ve saklanmasını veya ekibinize görüntü veya PDF raporları göndermeyi bile destekler.

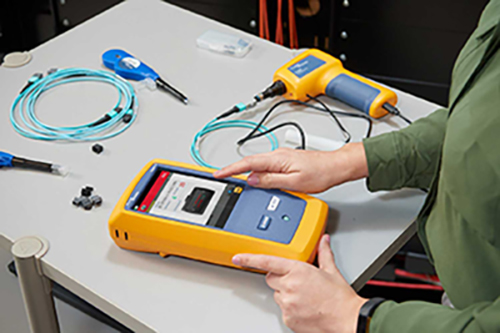

Yukarıda: FI-3000 / FI2-7300'de fiber inceleme raporları

Bir adım daha ileri götüren FI-3000 ayrıntılı PDF inceleme raporlama özelliği, proje yönetimi ve dokümantasyonda en üst düzey için Versiv™ ve LinkWare™ ile entegre olur. Teknisyenler, FI-3000'i basit bir USB kablosu aracılığıyla bir Versiv test cihazına bağlayarak, işi kablo türü, tanımlayıcı, gerekli testler ve kayıp için test limitleri (Tier 1), OTDR (Tier) ile tanımlayan Versiv'in ProjX™ Yönetim sistemini kullanabilir. 2) ve teftiş raporları. Ayrıca, Tier 1, Tier2 ve denetim raporlarını tek bir raporda birleştirmenize olanak tanıyan her bağlantının tam dokümantasyonu için LinkWare ile ve sertifika işlerini istediğiniz zaman, istediğiniz yerde ve herhangi bir cihazdaki herkes.

4.Fiber Optik Kapsamının Kullanımı Kolay ve Taşınabilir mi?

Kullanım kolaylığı ve denetim sırasında ele alma, gereksinimlerinizin en azı olsa da, yüzlerce veya binlerce bağlantıyı incelerseniz, ağır ve hantal bir denetim kapsamıyla gelen hayal kırıklığını ve el yorgunluğunu hayal edin. FI-3000, bu akılda tutularak benzersiz bir şekilde tasarlanmıştır. Sadece 11,5 oz (326 g) ağırlığıyla kompakt, ergonomik ve hafif olup, gün boyu hem bölme duvarlarını hem de ana kabloları incelemeyi kolaylaştırır. Ayrıca hızlı ve kolay erişim için bir tutucu ve inceleme ipuçları için bir saklama yeri ve bir Quick Clean™ temizleyici içerir. Ama hepsi bu değil.

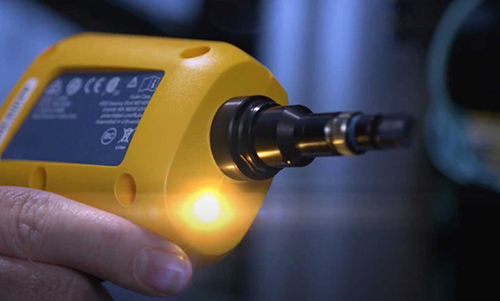

Yukarıda:  Fluke FI-3000 FiberInspector™ Ultra Kamera

Her zamankinden daha az alana yerleştirilmiş daha fazla fiber bağlantısıyla, özellikle veri merkezlerinde veya telekom odalarında yaygın olarak bulunan düşük ışık koşullarında, yüksek yoğunluklu ortamlarda doğru fiber bağlantı noktasını bulmak zor olabilir. Doğru bağlantıyı bulmak ve ellerini serbest tutmak için dişlerinde bir el feneri tutan teknisyenleri ne sıklıkla görüyorsunuz? Fluke Networks'ün FI-3000 / FI2-7300 FiberInspector™ Ultra Kamerasında, ortam ne kadar kötü aydınlatılırsa aydınlatılsın doğru bağlantı noktasını bulmayı kolaylaştıran yerleşik bir PortBright™ el feneri bulunur.
