Yüksek gerilimli EV bileşenleri, farklı sürüş koşulları (hızlanma, frenleme, akü SOC vb.) sırasında meydana gelen besleme gerilimlerindeki değişikliklere sıklıkla maruz kalır. Bu nedenle, HV bileşenlerinin farklı besleme gerilimleri altında doğru şekilde çalışmaya devam ettiğini test etmek gerekir. Bu, gerilim değişikliklerini (yavaş değişen gerilim rampaları) ve ayrıca gerilim dinamiklerini (dinamik eğimler ve darbeler) içerir.

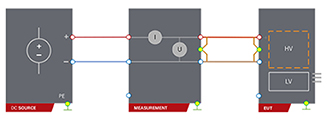

EUT (artı gerilimi ve akımı izlemek için bazı ölçüm cihazları) sağlayan dinamik bir batarya simülatörü olarak "sadece" bir DC kaynağı ile test kurulumu nispeten basittir:

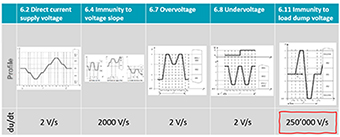

ISO 21498, LV123, VW 80300 ve diğer standartlar, gerilim değişiklikleri ve gerilim dinamikleri için çeşitli testler tanımlar:

Dalga formlarının şekli nispeten basit görünse de, asıl zorluk yükselen ve düşen eğimlerde yatmaktadır. Gerilim değişimleri, 2V/s ve 2000V/s aralığında dönüş hızlarına (du/dt) sahipken, gerilim dinamikleri, yani yük boşaltma, 250V/ms ve daha yüksek dönüş hızları gerektirir.

Tablo, sistem gerilimine ve dönüş hızlarına bağlı olarak yükselme sürelerinin örneklerini gösterir:

Genel olarak e-sürücü ve akü test tezgahlarında kullanılan yüksek gerilim kaynakları, hassasiyet, kararlılık ve maliyet için optimize edilmiştir. Bu kaynakların dezavantajı, çıktının sınırlı dinamiğidir. Daha yavaş gerilim değişiklikleri oluşturmak genellikle mümkün olsa da, hızlı gerilim dinamikleri çalışma aralığının dışındadır.

E-sürücü ve batarya testi için çözüm

500 V/ms veya daha yüksek gerekli yüksek çıkış dinamiğini sağlamak için uygulamanın özelliklerine uyacak şekilde tasarlanmış bir kaynağa ihtiyaç vardır. Bu, gereken dalga formunu tam olarak yeniden üretmeyi garanti eder - aşırı veya eksik olmadan.

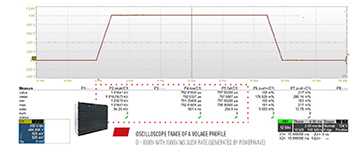

Aşağıda, 1000V/ms dönüş hızıyla (PowerWave tarafından oluşturulan) 0 – 1000V gerilim profilinin osiloskop izini görebilirsiniz - Not: yükselme süresi %10 – 90 olarak ölçülür.

ISO 21498, LV123 ve benzeri standartlara göre sürücüleri ve bataryaları test etmek için bir güç kaynağı seçerken yüksek çıkış dönüş hızlarına özel olarak odaklanmak önemlidir. AMETEK CTS NetWave ve PowerWave, zorlu dinamik gerilim testlerini gerçekleştirmek için özel olarak tasarlanmış ve optimize edilmiş kaynaklardır.

AMETEK CTS, yüksek gerilimli bileşen testi için kapsamlı bir kaynak yelpazesi sunar.

  > 20'den 150kW'a kadar NetWave: yerleşik şarj cihazı (OBC), DC-DC dönüştürücüler vb. gibi yardımcı ekipmanlar için idealdir.

  > 250kW'dan 1MW'a kadar PowerWave: e-sürücü ve batarya testi için idealdir.
