Kendi EMI Sorun Giderme Sisteminizi ve Ön Uyumluluk Kitinizi Oluşturma

Tektronix Ürün Pazarlama Müdürü Dylan Stinson, yakın zamanda Girişim Teknolojisinin 2022 EMC Test Kılavuzu için bir makale kaleme aldı: Kendi EMI Sorun Giderme Sisteminizi ve Ön Uyumluluk Kitinizi Nasıl Oluşturursunuz. Bizlerde bazı önemli bilgileri burada paylaşmak istedik.

EMI / EMC uyumluluk testinde başarısız olmak, bir tasarım mühendisinin gününü kesinlikle mahvedebilir. Başarısız bir testle ilişkili maliyetler ve zaman gecikmeleri hızla artabilir. İster ek uyumluluk ve harici laboratuvar testi maliyetleri olsun, ister hata giderme ile mühendislik süresi veya bazı durumlarda beklenmedik kurul dönüşleri olsun, maliyet ve gecikmeler asla iyi bir şey değildir. Bu senaryolardan kaçınmak için, giderek artan sayıda tasarım ekibi - sınırlı bütçelerle çalışanlar bile - EMI sorun giderme ve ön uyumluluk testi yapmak için kendi kurum içi laboratuvarlarını geliştiriyor.

Elbette ki asıl soru ve Dylan'ın makalede araştırdığı soru…  EMI laboratuvarını bir araya getirmek gerçekten zaman ve gösterilen çabaya değer mi?

Tipik uyumluluk testi maliyetlerine bakıldığında, aşağıdakiler de dahil olmak üzere dikkate alınması gereken bir dizi faktör vardır:

  • Ürün türü
  • Ülkelerin sayısı
  • Harici bir test merkezine yapılan gezi sayısı
  • Tasarım ve hata giderme zamanı
  • İlgili kurulların sayısı
  • Sertifikasyon testi maliyet

Dahil edilmeyen muhtemelen ek maliyetlerden daha fazlası olsa da, Dylan, EMC/EMI uyumluluk testinin tipik maliyetlerinin 17.000 ila 55.000 ABD Doları arasında değişebileceğini hesaplıyor, ancak paylaştığı gerçek dünya senaryoları karmaşıklığı ve zorlukları artırıyor:

  1. Bir tasarım ekibi yıllardır ürünleri bir test merkezine götürüyor ve uyumluluğa hazırlanmak için harici bir yankısız oda sağlayıcısının hizmetlerinden yararlanıyor. Geliştirdikleri son iki ürün için, yarım gün başına 700$'lık bir maliyetle yılda 40 yolculuk, toplamda 28.000$ olacağı tahmin ettiler. Ayrıca, emisyon testinden fazlasını içeren tam uyumluluk testinin maliyetinin yaklaşık 30.000 $ olduğunu tahmin ettiler.
  2. Bir ekip, ürünlerindeki "gürültünün" nereden geldiğini anlamaya çalışırken bir yıl boyunca büyük bir zorlukla karşılaştı. Ürünü test etmek için, bir teknisyen, ekipman ve oda için saat başına 1.250 $ maliyetle ön taramalar için yankısız odaya sahip bir laboratuvara gittiler. Her çeyrekte 12 tahtayla laboratuvara gittiler. Bazı durumlarda, tam bir gün geçireceklerdi. EMC/EMI uygunluk öncesi giderlerini gözden geçirirken, ürün gecikmeleri ve kayıp personel zamanından bahsetmiyorum bile, yıl için yaklaşık 30.000 $'lık laboratuvar harcamalarına maruz kaldıklarını keşfettiler. Bu sayı aynı zamanda gerçek sertifikasyon maliyetlerini de içermez.

Karmaşıklıklar arttıkça ve bileşenler daha da küçüldükçe, üretimden önce - ürün geliştirme sırasında - sorunları bulmak ve belirlemek önemlidir. İşte ön uygunluk testinin devreye girdiği yer burasıdır. Ön uygunluk testi, tam uyumluluk testlerinin mümkün olan en iyi şekilde yürütülme şeklini kopyalamaya ve gerçek emisyon testi limitleriyle karşılaştırmaya çalışır. Bu, kalibre edilmiş bir EMI anteni, ölçüm sistemindeki kazanç veya kayıplar hakkında bilgi ve ilgili standartlara dayalı emisyon sınır tabloları gerektirir.

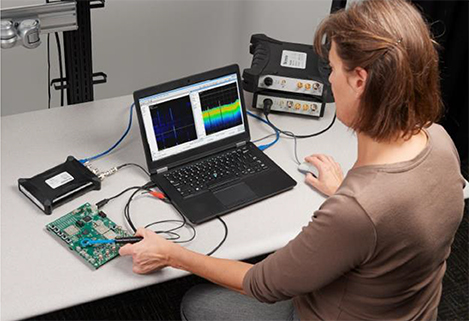

Kendi EMC/EMI sorun giderme ve uyumluluk öncesi test laboratuvarınızı kurmak, sanıldığı kadar göz korkutucu değildir. İhtiyacınız olan şeylerin genel bir listesi:

1. Spektrum Analizörü veya RF özellikli Osiloskop
Tektronix'in sunduğu spektrum analizörleri şunları içerir:



  • RSA306B
  • RSA500
  • RSA600
  • Veya yenilikçi osiloskop ailemiz

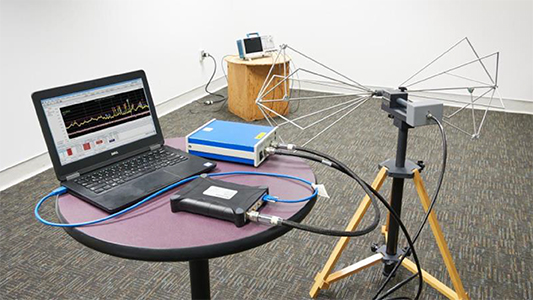

2. Antenler ve Problar

EMC uyumluluk testi için en yaygın olanları şunlardır:



  • Loop: 10 kHz-30 MHz
  • Boconical: 25 MHz-300 MHz
  • Günlük Periyodik: 300 MHz-1 GHz
  • Horn: 1 GHz-26 GHz



3. Hat Empedansı Stabilizasyon Ağı

4. Preamplifikatör

5. Anten Tripod

6. Koaksiyel Kablolar

7. Döner tabla

8. Test ortamı
