2023 yılında yapılan ve 4.500’den fazla BT uzmanının katıldığı bir Ağ BT Yönetimi Raporu’na göre, katılımcıların neredeyse %50’si zamanlarının en az yarısını ağ sorunlarını giderme, haritalama ve yapılandırma gibi aktif olmayan görevlerle geçirdiğini belirtti Üstelik kablosuz bağlantı kullanan tüm kullanıcılar için güvenilir ve güvenli bir Wi-Fi performansını sağlama önceliğini de unutmamak gerekir. Bu nedenle, zaten güvenilir kablo, Ethernet Üzerinden Güç (PoE) ve ağ test yeteneklerine sahip olan LinkIQ™ test cihazına Wi-Fi analiz özelliğini ekledik. Karşınızda LinkIQ Duo: Kablo, Wi-Fi ve ağ testleri için vazgeçilmez çözümünüz!
Güvenilir Kablo Testi — LAN'dan Fabrikaya Kadar
LinkIQ test cihazı, 1000 feet’e (305 m) kadar kablo uzunluklarını ölçer ve açık devreler, kısa devreler ve sonlandırılmamış kablolar gibi arızalara olan mesafeyi belirler. Uzaktan Kimlik (Remote ID) özelliği sayesinde, ters bağlanmış çiftler, çapraz çiftler ve ayrık çiftler gibi yanlış bağlantıları tespit etmek için tam bir kablo haritası testi yapabilirsiniz.
Eğer korumalı( ekranlı ) kablo (shielded) ise, ekran bağlantısının sürekliliği olup olmadığını da gösterir. Kablo haritası testinden geçemeyen bir kablo olduğunda, renk kodlu iletkenlerin grafiksel ekranı sorunun tam olarak nerede olduğunu kolayca görmenizi sağlar.
LinkIQ test cihazı ile 10BASE-T’den 10GBASE-T’ye (10 Mb/sn’den 10 Gb/sn’ye) kadar bir kablo bağlantısının bant genişliğini doğrulayabilir ve belirli bir uygulamayı destekleme kapasitesini değerlendirebilirsiniz. Gerçek bir yeterlilik test cihazı olarak LinkIQ, bu testleri frekans ve IEEE standartlarına dayalı ölçümlerle gerçekleştirerek, test edilen bağlantının gerçek performans gereksinimlerini karşılayıp karşılamadığını belirler. Bu, özellikle ağ altyapısının yeni ekipmanları destekleyip destekleyemeyeceğini anlamak için idealdir; çünkü basit test cihazları yalnızca bağlantının sürekliliğini ve veri iletim yeteneğini gösterebilir. Ayrıca, 10 Mb/sn ile 10 Gb/sn arasında bir performans sınırı belirleyerek basit bir GEÇTİ/KALDI (PASS/FAIL) sonucu alabilirsiniz. Daha ayrıntılı analiz gerektiğinde, LinkIQ başarısızlığa neden olan parametreyi de gösterir: kablo uzunluğu, kablo haritası, ekleme kaybı, geri dönüş kaybı, uçtan uca çapraz konuşma (NEXT) veya gecikme sapması. Bu sayede, ağ altyapınızın gerçek performansını değerlendirmek ve olası sorunları hızlıca teşhis etmek çok daha kolay hale gelir.

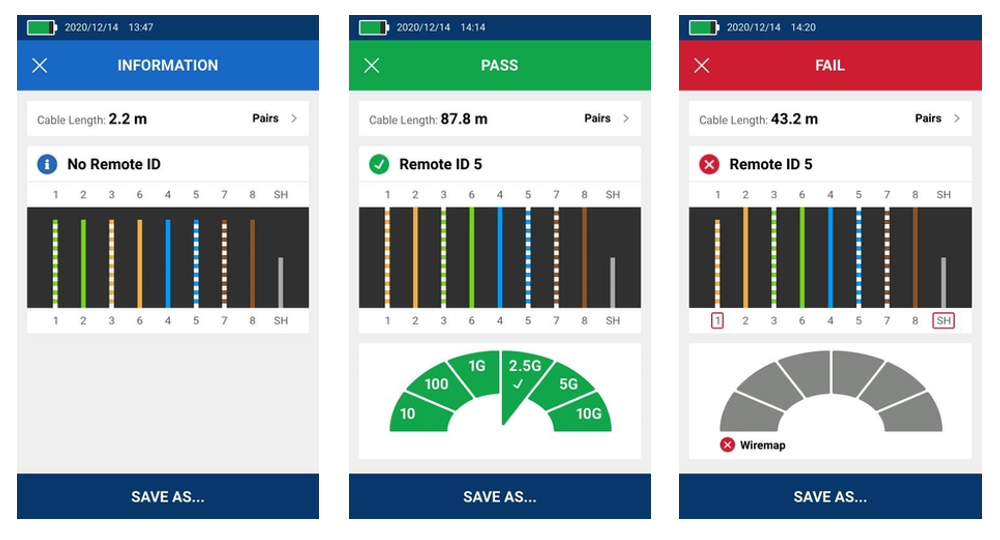

Sol: Uzaktan modül bağlanmadan yapılan kablo testi, her bir telin uzunluğunu ve eşleşmesini gösterir.
Orta: Uzaktan modül bağlıyken yapılan kablo testi, uzaktan kimlik (Remote ID), uzunluk, tel eşleşmeleri ve 10 Gb/sn’ye kadar kablo performansını gösterir.
Sağ: Uzaktan modül bağlıyken yapılan kablo testi, uzaktan kimlik, uzunluk ve tel eşleşmelerini gösterir; kablo performansı 2.5 Gb/sn olarak ölçülmüştür, ancak kullanıcı tarafından belirlenen 10 Gb/sn performans sınırını karşılamadığı için test başarısız olmuştur.
Endüstriyel Ethernet (IE) arızalarının en yaygın nedenleri kablo kaynaklı olduğundan, standart ticari RJ45 yerine endüstriyel sınıf konektörler kullanan kablo bağlantılarını test edebilmek oldukça faydalıdır. LinkIQ-Duo IE versiyonu, M12X, M12D ve M8D ile sonlandırılmış kabloların test edilmesini sağlayan çoklu konektör adaptörü içerir. Ethernet/IP’nin yanı sıra, LinkIQ-Duo IE test cihazı PROFINET, EtherCAT ve diğer Endüstriyel Ethernet protokolleri için 10 Mb/sn’den 10 Gb/sn’ye kadar bant genişliği kalifikasyonu yapabilir.
PoE Testi — Sertifikalı ve Güvenle
PoE, güvenlik kameraları ve erişim noktaları gibi cihazların kurulumunu kolaylaştırsa da, Ethernet Alliance tarafından 800’den fazla kurulumcu, entegratör ve son kullanıcıyla yapılan bir ankette, katılımcıların beşte dördünün PoE sistemlerini entegre ederken zorluk yaşadığı ortaya çıkmıştır.
PoE kurulumunu ve sorun gidermeyi basitleştirmek için LinkIQ test cihazı, gücün sağlandığı çiftleri, farklı güç seviyelerini ve çift imzalı uygulamalar için kullanılan çiftleri görüntüler. Cihaz, gerçek müzakere edilmiş PoE sınıfını (0-8) ve hem donanım hem de yazılım seviyesinde bir beslenen cihaz (PD) için mevcut olan watt değerini göstererek, cihazın ağa bağlanmasını ve bir PoE anahtarı gibi güç kaynağı ekipmanından dinamik güç tahsisine izin vermesini sağlar. LinkIQ test cihazı, bağlantıya bir yük uygulayarak anahtarın doğru güç ve voltaj seviyesini sağladığını da doğrular.
Ayrıca, LinkIQ test cihazı, güvenilir çoklu satıcı uyumluluğu için Ethernet Alliance tarafından IEEE-802.3™ standartlarına göre sertifikalandırılmıştır, böylece tamamen içiniz rahat olabilir.
Anahtar portu PoE sonucu, kullanılan çiftleri, mevcut güç ve sınıf bilgilerini ve yük altındaki PoE testinin sonuçlarını gösterir.
Gerekli Ağ Testleri — Sorun Kablo Kaynaklı Değilse
Eğer kabloyla ilgili bir sorunu yeterlilik test cihazı ve kablo haritası testleriyle elediyseniz, problem ağın kendisinde olabilir. Bu, yanlış yapılandırmadan ağ anahtarının istenilen uygulamayı desteklememesine kadar çeşitli nedenlerden kaynaklanabilir.
LinkIQ test cihazı, Link Layer Discovery Protocol (LLDP) veya Cisco Discovery Protocol (CDP) kullanarak bir anahtar hakkında detaylı bilgi sağlar. Bu, bir bağlantının uzak ucundan aktif ekipmandaki sorunları belirlemek için idealdir. Test cihazı, bağlantının hangi anahtara bağlı olduğunu, anahtarın desteklediği hız ve duplex ayarlarını, anahtar port numarasını ve bağlantıya atanan sanal LAN’ı (VLAN) görüntüler. Böylece bir ağ sorununu hızla teşhis edebilir, sorunun bir anahtar yanlış yapılandırmasından mı, yanlış bir anahtar portuna bağlanmaktan mı yoksa yanlış bir VLAN’a atanmış olmaktan mı kaynaklandığını kolayca belirleyebilirsiniz. Üstelik, bu bilgileri görmek için dolaba geri dönüp anahtarı kontrol etmenize gerek kalmaz. Eğer bağlı olduğunuz anahtar portunu tespit etmeniz gerekiyorsa, Blink Port Light özelliği sayesinde ilgili portun ışığını yanıp söndürerek hızlıca bulabilirsiniz.
LinkIQ test cihazı ile belirli bir ağ geçidinin veya alan adı sunucusunun (DNS) ağda veya internette çalışıp çalışmadığını ve erişilebilir olup olmadığını belirlemek için bir IP ping testi yapabilirsiniz. Ping testi için test cihazının IPv4 veya IPv6 adresini manuel olarak ayarlayabilir veya Dynamic Host Configuration Protocol (DHCP) kullanarak otomatik olarak atanmasını sağlayabilirsiniz. IP ping testi, bir cihazın belirli bir hedef adresine erişmekte zorlanıp zorlanmadığını anlamak için faydalıdır. Ayrıca, hedefe gönderilen dört ping’in ortalama yanıt süresini ölçerek gecikmeyi (latency) kontrol etmenizi sağlar. Ping testinin sonuç ekranında, her bir ping’in yanıt süresini görebilir ve DHCP, DNS ve ağ geçidi bilgilerini kontrol edebilirsiniz.
Wi-Fi Testi — Tüm Nesiller İçin Wi-Fi 6E’ye Kadar Destek
Wi-Fi 6E (802.11ax), mevcut Wi-Fi 6'nın 2.4 GHz ve 5 GHz bantlarına ek olarak 6 GHz frekans bandında da çalışabilen ilk Wi-Fi teknolojisidir. Aynı zamanda, kablosuz güvenlik protokolleri WEP ve WPA’dan, WPA2 ve en yeni WPA3’e kadar gelişmiştir. Daha fazla frekans, kanal, kanal genişliği ve güvenlik protokolünün mevcut olması, Wi-Fi yapılandırmasını her zamankinden daha karmaşık hale getirmiştir. Ne yazık ki, bu durum Wi-Fi ağınızda aksamalara neden olabilecek yaygın sorunların ortaya çıkma ihtimalini de artırmaktadır. Bu sorunlar arasında şunlar yer alır:
- Diğer Wi-Fi ağlarından kaynaklanan parazitlenme
- Tıkanmış (aşırı yüklenmiş) kanallar.
- Zayıf Sinyaller
- Yanlış yapılandırılmış erişim noktaları.
Yeni LinkIQ Duo test cihazı, dahili anteni sayesinde Wi-Fi ortamınızı analiz etmenize ve test etmenize olanak tanıyarak sinyal gücünü belirlemenizi ve olası sorunları tespit etmenizi sağlar. Wi-Fi 6E desteği sayesinde 2.4 GHz, 5 GHz ve 6 GHz frekans bantlarını kapsar ve önceki tüm Wi-Fi nesilleriyle uyumludur.
Ana ekrandan mevcut kablosuz ağları, erişim noktalarını veya kanalları görüntüleyebilirsiniz. "Networks" (Ağlar) seçeneğini seçerek tüm ağları isimleriyle birlikte sinyal gücü, güvenlik durumu ve radyo sayısı gibi bilgilerle görüntüleyebilirsiniz. Belirli bir ağa dokunduğunuzda, menzil içindeki tüm radyolara ait detayları görebilirsiniz: sinyal gücü hesaplaması, erişim noktası MAC adresi, Wi-Fi türü, frekans bandı, kanal ve güvenlik protokolü gibi bilgiler sunulur. Daha sonra "TEST" düğmesine dokunarak belirli bir ağ veya erişim noktası kombinasyonunu test edebilir, sinyal gücünü ve iletim hızlarını zaman içinde takip edebilirsiniz.
"Access Points" (Erişim Noktaları) seçeneğini seçerek, tüm mevcut erişim noktalarını ad veya MAC adresi ile birlikte, ağ özeti, frekans bantları, kanallar, sinyal gücü ve güvenlik bilgileriyle görüntüleyebilirsiniz. Daha sonra belirli bir erişim noktasını seçerek, o erişim noktasındaki her bir radyo için sinyal gücünü ve kanal kullanımını takip edebilirsiniz.
Buradan veya ana ekrandan, belirli bir frekans bandındaki tüm kanalların kullanımını da kontrol edebilirsiniz. Bu, o kanalda çalışan bitişik erişim noktalarını ve olası kanal çakışmalarını görmenizi sağlar. Belirli bir kanal seçildiğinde, kullanım oranı, zaman içindeki değişimler ve çakışan bitişik radyolar gibi detaylar görüntülenir.

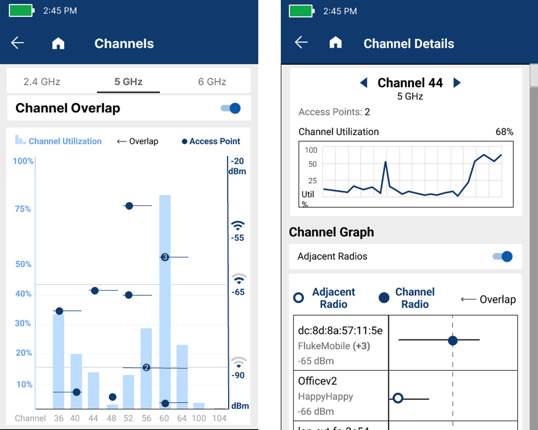

Sol: 5 GHz bant genişliğindeki her kanalın kullanım oranı, erişim noktaları (AP’ler) ve kanal çakışmaları görüntülenir.
Sağ: Belirli bir kanalın detayları, zaman içindeki kullanım oranı ve o kanalda çalışan veya çakışan radyoların bilgileri gösterilir.
Daha Fazlası –Kablo bulmadan Dokümantasyona
LinkIQ Duo test cihazı yalnızca kablo, PoE, ağ ve Wi-Fi testleri yapmakla kalmaz, aynı zamanda Fluke Networks IntelliTone™ Probe veya Pro3000™ Tone and Probe ile kullanılmak üzere analog veya dijital tonlar üretebilir. Bu sayede kabloların izlenmesi veya duvar ya da telekomünikasyon odasında kablo arızalarının (açık devreler, kısa devreler ve ters çiftler) tespit edilmesi sağlanır.
LinkIQ Duo test cihazı, hareket tabanlı dokunmatik ekran arayüzü ve net kontrolleri ile sektörün en kolay kullanımlı cihazlarından biridir. Eğer ana diliniz İngilizce değilse endişelenmenize gerek yok — tüm LinkIQ test cihazları İngilizce, Almanca, Fransızca, Japonca, İspanyolca, Tayca, Basitleştirilmiş ve Geleneksel Çince, Korece, Rusça, İtalyanca ve Portekizce olmak üzere 12 dili destekler. Klavye ayrıca genişletilmiş alfa karakterleri ve sembolleri de destekler.
Eğer bunun kolay olduğunu düşündüyseniz, LinkIQ test cihazının Otomatik Test seçeneği test yapmayı daha da basit hale getirir. Sadece Otomatik Test düğmesine dokunarak, test cihazı karşı uçta bir Uzaktan Kimlik (Remote ID) veya anahtar (switch) olup olmadığını algılayarak kablo mu yoksa ağı mı test ettiğinizi otomatik olarak belirler.
Günümüzün giderek karmaşıklaşan ağlarında dokümantasyon hayati önem taşırken, her LinkIQ test cihazı eksiksiz dokümantasyon sağlar ve sıralı test yaparken zaman kazandıran, otomatik olarak sayısal artış gösterebilen açıklayıcı adlarla 1.000'e kadar test sonucunu depolama yeteneğine sahiptir. Verileri, sonuçları depolamadan PDF raporları oluşturmaya kadar her şeyin sorunsuz çalışmasını sağlayan Fluke Networks LinkWare™ PC kablo test yönetim yazılımına bile aktarabilirsiniz.
Tam LinkIQ test cihazının daha iyi olamayacağını düşündüğünüz anda, kapsamlı kablo ve ağ yeteneklerini Wi-Fi testini de içerecek şekilde genişlettik: LinkIQ Duo Kablo+Wi-Fi+Ağ test cihazı. Artık kablolu ve kablosuz LAN’larınızın performansını doğrulamak ve sorunlarını gidermek için ihtiyacınız olan tek test cihazı bu.
