İster bir termal kamera (termal görüntüleyici olarak da bilinir) kullanmayı öğreniyor olun, ister uzman bir termograf olun, muhtemelen "Önce Odaklanın!" Mantrasını duymuşsunuzdur! Bu mantranın mantığı basittir: ayarlanabilen tüm ayarlar arasında odak, termal kamera doğruluğunu iyileştirmede açık ara en önemli olanıdır.
Odaklanma, hem görüntü kalitesi hem de sıcaklık doğruluğu için önemlidir. Bulanık bir termal görüntü, bir ekipmandaki kritik sıcaklık anormalliğini gizleyebilir. Odaksız bir termal görüntü, 20 dereceye kadar (hatta belki daha fazla) hatalı bir sıcaklık ölçümü üretebilir. Bu önemli sıcaklık farkı, sizi yanlış bir sonuca yönlendirebilir.
Odaksız olması kötü veriler elde etmek anlamına gelebilir
Aşağıdaki görüntülerin her ikisi de aynı elektrikli bileşenin maksimum görünen sıcaklığını izole etmektedir. Her biri, aynı algılanan anormalliği gösterir ancak her biri, farklı bir sıcaklık gösterir.

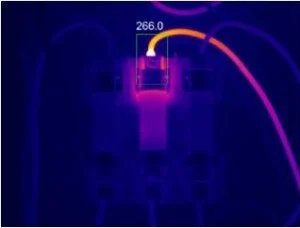

Net bir şekilde odaklandığında termal görüntüleme cihazı, kutunun içindeki yüzeylerden yayılan termal enerji miktarının net bir gösterimini yakalamıştır. Bu netodak, termal kameranın bu enerjiyi daha doğru ölçmesine ve ona bir sıcaklık değeri atamasına olanak tanır.
Burada odak bulanık. Bu, termal görüntüleme cihazının yakaladığı enerjinin netliğini azaltır ve daha odaklanmış görüntüye göre 76 dereceden daha soğuk bir ölçüm üretir.
Yukarıdaki görüntüler, daha yüksek termal kamera doğruluğu elde etmek için odağın çok önemli olduğunu açıkça göstermektedir.
Işığı yansıtma - emisivite
Bildiğiniz gibi termal kamerayla bir hedefe odaklanmak, görsel ışıklı bir görüntüleme cihazından daha fazla zorluk yaratır. Görsel materyal görüntüleme cihazıyla nesneler arasında keskin kontrast oluşturabilen yansıyan ışıktan yararlanabiliriz. Termografide, yüzeyden yayılan enerjinin üstesinden gelmemiz gerekir. Keskin sıcaklık farklılıklarının yan yana olduğu yüzeylerin olması alışılmadık bir durumdur. Bu nedenle ısı enerjisi katılar, sıvılar ve gazlardan geçerken nesneler arasındaki keskin çizgiler kaybolarak odağı zorlu hale getirir.
Odağınızı iyileştirmenin birkaç basit yolu vardır:
- Kameranızı gri ölçeğe dönüştürün. İnsan gözü genellikle siyah-beyaza (gri ölçek) diğer renk paletlerine göre daha kolay odaklanabilir
- Görüş alanında keskin bir kenar olup olmadığına bakın
- Kameranızı sabit tutun
- Fluke termal kameranız varsa resim içinde resim modunda "IR-Fusion" özelliğini kullanın. İki görüntüyü (görünür ışık ve IR) hizalanana kadar bağımsız olarak yukarı ve aşağı kaydırın, böylece hedefe mükemmel şekilde odaklanacaktır!
- Uygulamalarınızla eşleşen odak türünü seçin
İstediğiniz termal kamera odaklama sistemi türünü seçmenin en önemli faktörlerinden biri, sistemin uygulamalarınıza uyduğundan emin olmaktır. Termal görüntüleme cihazı seçerken üç genel odaklama sistemi türünden birini seçebilirsiniz:
- Sabit odaklama: Bu ürünler, belirli bir mesafede ve ötesinde hedeflere odaklanan yönelt ve çek teknolojisine sahiptir. Bu kameralar genellikle düşük çözünürlüğe sahiptir ve belirgin sıcak ve soğuk noktaları bulmak üzere bir alanı hızlıca taramak için kullanılır.
- Manuel odaklama: Çoğunlukla deneyimli termograflar tarafından kullanılan manuel odaklı termal kameralar genellikle daha yüksek çözünürlüklüdürler. Hedefin çok yakınına doğru bir şekilde odaklamak ve/veya daha uzak mesafelerden çok daha net görüntüler yakalamak için kullanılabilirler. Özellikle başlangıç seviyesindeki termograflar için doğru odaklama elde etmenin daha fazla zaman gerektirdiğini unutmayın.
- Otomatik odaklama: Bu odaklama sistemi türü, lazer destekli otomatik odaklama ve çok odaklı görüntü yakalama dahil olmak üzere çeşitli otomatik odaklama teknolojilerini kapsar. Hem deneyimli hem de acemi termograflar için net odaklamayı hızlandırır.

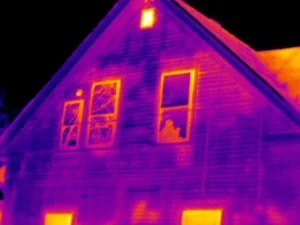

Bu görüntü daha nettir ve daha fazla ayrıntı sağlar çünkü odak daha nettir
Odak dışı görüntüler yalnızca sonuçlarınızın doğruluğunu etkilemekle kalmaz, aynı zamanda bu sonuçları müşterinize veya bakım yöneticinize etkili bir şekilde iletme becerinizi de etkileyebilir. Aşağıdakileri göz önünde bulundurun:
Görüntünün bulanıklığı, müşterinin termal anormallikleri tespit etmesini zorlaştırır
Her iki görüntüdeki nesnenin de bir ev olduğunu görmek kolay olsa da, daha net görüntü daha fazla ayrıntı sağlar. Çoğu müşteri görüntü kalitesini hemen fark eder ve görüntü ne kadar net olursa termal anormallikleri açıkça belirtmek o kadar kolay olur.
