Test yöntemi ne olursa olsun, fotovoltaik (PV) devre performansını değerlendirmek için güneş ışınımı ve hücre sıcaklığı gibi çevresel faktörleri bilmek önemlidir. Doğru bir şekilde I-V eğrilerini yorumlayabilmek için çevresel koşullarına dikkat edin; ışınım ve hücre sıcaklığındaki ani değişiklikler, I-V eğrisi testlerinde hatalara yol açabilir. Güvenilir sonuçlar için Fluke Solmetric PVA 1500 gibi doğru test yöntemleri ve sensör türleri kullanılmalıdır.

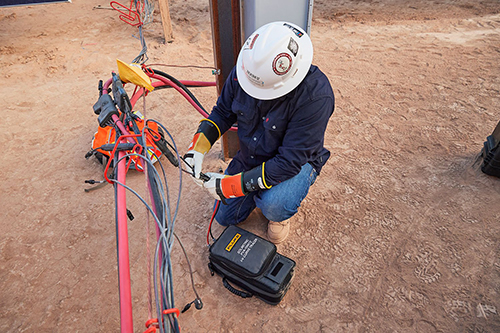

Fluke Solmetric PVA 1500 IV Eğrisi İzleyici ile PV devre performansını izleme ve analiz etme
Test İçin Çevre Koşulları
Performans testleri, 700 W/m² üzerinde ışınım ve kararlı hava koşullarında yapılmalıdır. Bu, özellikle devreye alma veya kurulum aşamalarında performans temelinin oluşturulması ve arıza giderme esnasında önemlidir. Standart test koşulu ışınımı 1.000 W/m²'dir ve saha test koşulları standart test koşullarına ne kadar yakınsa, I-V eğrilerinin yorumlanması o kadar doğru olur. İyi test koşulları genellikle güneşin en tepede olduğu (öğlen vakti) 4 saatlik bir dönemde sağlanabilir.
Işınım Ölçümleri ve Etkileri
Işınım ölçüm hataları, fotovoltaik performans testlerini ciddi şekilde etkileyebilir. Örneğin, küçük bir hata payı bile Fluke Solmetric PVA-1500 gibi yüksek kaliteli I-V eğrisi sunan cihazların doğruluğunu gölgede bırakabilir. Özellikle güneş etrafında hızla hareket eden bulutlar ve yüksek seviyedeki sirüs bulutları bu tür sorunlara yol açabilir. I-V eğrisi cihazlarının performans testleri için kullanmanın avantajlarından biri, I-V verileriyle birlikte önemli çevresel verileri de kaydedebilmenizdir. Bu, manuel veri girişi hatalarını önler ve test koşullarındaki hızlı değişikliklerden kaynaklanan hata olasılığını en aza indirir.
Panel performansını doğru şekilde ölçmek için, ışınım sensörünü panele monte edin ve sensörün spektral tepkisinin PV modüllerinin spektral tepkisiyle uyumlu olduğundan emin olun. Gösterilen kablosuz ünite, spektral açıdan düzeltilmiş silikon fotodiyot ışınım sensörü içermekte olup aynı zamanda arka kısmın sıcaklığını ve modül eğikliğini de ölçmektedir.
Sensör Seçimi
Gerçek piranometreler, I-V eğrisi testi için uygun bir seçenek değildir çünkü geniş ve düz bir spektral tepkiye sahiptirler, bu da kristal ve ince film modül teknolojilerinden farklıdır. Ayrıca, el cihazı şeklindeki ışınım sensörleri de panel düzleminde güvenilir ve tekrar eden bir şekilde yönlendirmek zor olabilir. Bu sensörler, sahadaki PV modüllerinden farklı bir açısal tepkiye sahip olabilir, ki bu özellikle günün erken ve geç saatlerinde ve güneş ışığının bulutlar tarafından engellendiği günlerde önemlidir. Bu test koşullarında, dizi ve sensörün gökyüzünü eşit derecede geniş bir alanda görmesi gerekir.
Yansıyan Işık Etkisi
Işınım sensörlerinin güçlü optik yansımalarından etkilenmemesi önemlidir. Çünkü bu yanlış ölçüme yol açabilir. Örneğin, sensör, test edilen PV modüllerinden çok daha fazla yansıyan ışık alırsa, Isc değerini yüksek tahmin edebilir ve modülün performansını düşük gösterebilir. Metal yüzeylerden yansıyan güneş ışığı da ışınım değerlerini önemli ölçüde artırabilir. Bu sorunu genellikle sensörün monte edildiği konumu değiştirerek çözebilirsiniz.
Fotovolvik Sistemlerde Sıcaklık Ölçümleri
PV modülü performansı sıcaklık değişimlerine ışınımdan daha az duyarlı olsa da bu hala önemli bir faktördür. termokupllar, farklı koşullar altında hücre sıcaklığını ölçmek için tercih edilir. Termokuplun doğru şekilde konumlandırılması, doğru değerler elde etmek için oldukça kritiktir. Dizi ve modül kenarları soğuma eğilimi gösterdiğinden, termokuplun modülün köşesi ile orta noktası arasında daha serin olan dizi kenarından uzakta olacak şekilde yerleştirilmesi önemlidir. Bu uygulamanın amacı, arka kısmın ortalama sıcaklığına yakın bir sensör montaj noktası seçmektir. Hava boşlukları, düşük sıcaklık değerleri sağlamak için ısı aktarımını keser, bu nedenle termokuplun ucu PV modülünün arka kısmıyla iyi temas etmelidir. Termokuplu benzer panel bölümleri arasında taşırken, her seferinde yapay sıcaklık değişimlerinden kaçınmak için aynı göreceli konuma yerleştirilmesi önemlidir. Panel kenarları soğuma eğilimindedir, bu nedenle termokuplunun modülün köşesi ile orta noktası arasında, daha soğuk olan dizi kenarından uzak bir konumda yerleştirilmesi gerekmektedir. Bu uygulamanın amacı, arka kısmın ortalamasına yakın bir sıcaklık seviyesinde sensör montaj noktası seçmektir. Hava boşlukları, düşük sıcaklık değerleri sağlamak için ısı aktarımını engellediğinden, termokuplunun ucu PV modülünün arka kısmıyla sağlam temas halinde olmalıdır. Termokuplu benzer dizi bölümleri arasında taşınırken, her zaman aynı göreceli konuma yerleştirilerek yapay sıcaklık değişimlerinden kaçınılmalıdır.
