Bir dalga üreteci kullanırken, EMC bağışıklık testleri gerçekleştirirken EUT tarafından üretilen dalgalı bozulmayı nasıl ayırabilirim?

Ripple NX, istenmeyen bozuklukları etkili bir şekilde ortadan kaldırmak için frekans seçici bir ölçüm tekniği kullanır. Bu özellik, çalışma sırasında kendi dalgalanmalarını veya bozulmalarını üreten motor invertörleri veya diğer bileşenler üzerinde testler yapılırken özellikle avantajlıdır.

Bir invertör anahtarındaki H köprüsünün transistörleri, titreşimli bir akım akışı üretirler. Bu darbeli akımların frekansları, temel anahtarlama frekansı ve onun harmoniklerinin birleşiminden oluşur. Sonuç olarak invertörün girişinde gürültüye benzer bir akım ve gerilim varlığı ortaya çıkar. İstenilen bozulma sinyali (dalgalanma) ve invertör tarafından üretilen gürültü benzeri bozulma örtüşür. Osiloskop veya multimetre gibi geniş spektrumlu bir cihaz kullanılarak ölçülürse, ölçülen sinyal bu iki sinyalin (RMS veya tepe noktası) toplamı olacaktır. Bununla birlikte, dar bantlı veya frekans seçici bir ölçüm tekniği kullanılarak ölçüm, diğer frekansları filtrelerken özellikle istenen parazit sinyalinin frekansına ayarlanır.

Kapalı döngü modunda, dalgalanma üreteci, ayarlanan değere uyacak şekilde bozulma sinyalini düzenler. Bunu başarmak için invertör girişindeki bozulma sinyali ölçülür. Geniş bantta (RMS) ölçülürse, istenen bozulma sinyali ile invertör tarafından oluşturulan bozulmanın toplamı ölçülür ve gerçek değer olarak alınır. Sonuç olarak, invertörün bozulmasının katkısı nedeniyle istenen dalgalanma sinyali ayarlanan değerden daha küçük olabilir.

Öte yandan, Ripple NX tarafından kullanılan dar bant ölçüm tekniği (frekans seçici), invertörden kaynaklanan istenmeyen bozuklukları filtreler. Ölçülen değer daha sonra amaçlanan bozulma sinyalini doğru bir şekilde temsil eder. Bu yaklaşım, üretilen parazit sinyalinin ayarlanan genliklerle tam olarak eşleştiği anlamına gelir.

Örneğin;

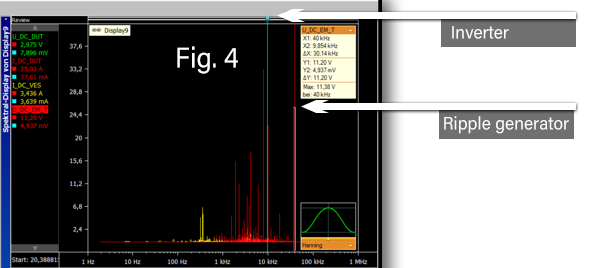

Şekil 4, 40 kHz'de üst üste binmiş bir dalgalanma eşliğinde, 9 kHz'lik bir anahtarlama frekansında çalışan bir invertörün ölçümünü gösteren açıklayıcı bir spektrumu göstermektedir.

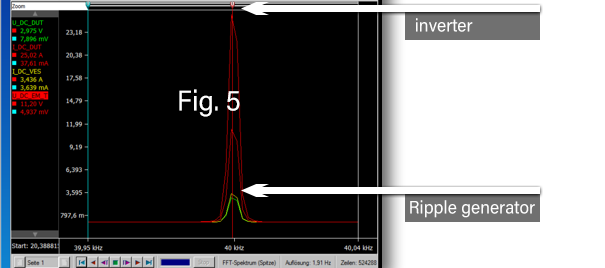

_{Şekil 5, spektrumun daha yakından bir görünümünü sağlayarak daha ayrıntılı bir perspektif sunar.}

Frekans seçici ölçüm kullanılarak oluşturulan parazit sinyalinin genlikleri, test planında veya standartta belirtilen istenen ayar değerleri ile tam olarak hizalanır.

Ripple NX varsayılan olarak frekans seçici ölçümü kullanır. Ancak gerekirse bu özellik devre dışı bırakılarak geniş bant ölçümüne olanak sağlanır.

Ölçülen değerlerdeki bu farklılıkların, Ripple NX (frekans seçici) ile veri kaydediciler, multimetreler veya osiloskoplar gibi diğer ölçüm cihazları arasında bulunabileceğini unutmamak önemlidir. Bununla birlikte, oluşturulan bozulma frekansına odaklanan bir spektrum analizörü kullanmak aynı sonucu verecektir.
