Çalışmaları MIMO (Multiple-input multiple-output, çoklu giriş çoklu çıkış), fazlı dizilim ve hüzmeleme içeren mühendisler ve araştırmacılar geniş bant genişliği ve çoklu kanal özellikleri olan bir sinyal analizi cihazına ihtiyaç duyar. Osiloskoplar iyi bir seçenek olarak görünebilir ancak çoğu osiloskop RF sinyali analizi yapabilecek şekilde tasarlanmamıştır veya yanlızca bir kanal üzerinden RF sinyali analizi yapabilecek şekilde tasarlanmıştır. Ama Tektronix 5 ve 6 B Serisi MSO osiloskoplarıyla birden çok kanalın aynı anda RF spektral ve modülasyon analizi yapması mümkündür. Bunu yapmayı mümkün kılan ise Tektronix’ SignalVu-PC yazılımının son versiyonudur.
Doğrudan osiloskopun opsiyonel Windows 10 sürücüsüne yüklenmiş olan SignalVu-PC yazılımı cihaz üzerinde veya offline olarak gelişmiş RF analizi yapılmasına olanak sağlar. Ek olarak da 5 ve 6 B serisi osiloskoplar Tektronix RSA spektrum analizörleri için ara yüz sağlar ve Tektronix MSO/DPO70000 serisi osiloskoplarla kullanılabilir olan başka bir versiyonu da mevcuttur.
Çoklu kanal RF analizlerinin özellikle nerede kullanışlı olduğunu gösteren bir örneği inceleyelim.
Örnek: Çoklu Hüzme Radar Sistem Analizi

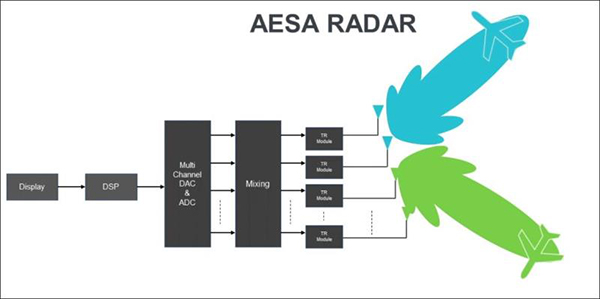

Radar sisteminin çoklu hüzme içerdiği yerlerde radar performans analizi yapmanız gerekebileceğini göz önünde bulundurun. Örneğin modern AESA (Active Electronically Scanned Array, Aktif Elektronik Taramalı Dizi) radarları genellikle aynı anda çoklu hedefleri takip eden veya çoklu hedeflere odaklanan çoklu hüzmelere sahiptir. Her bir hüzme için sinyal ve hüzmenin karakteristiği birbirinden farklı olabilir. Bütün sistemin performansını değerlendirmek her bir hüzmenin temel spektrumdan modülasyona veya gelişmiş darbe analizlerine kadar her şey için analiz edilmesini gerektirir.

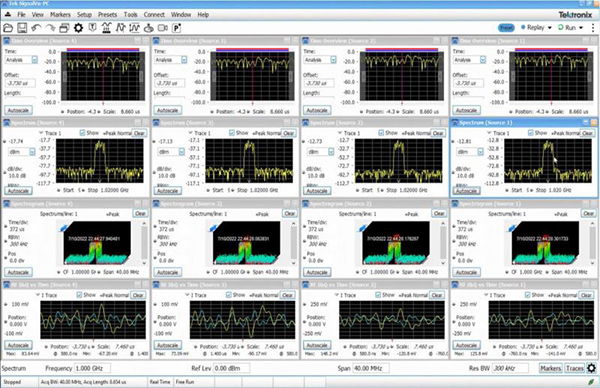

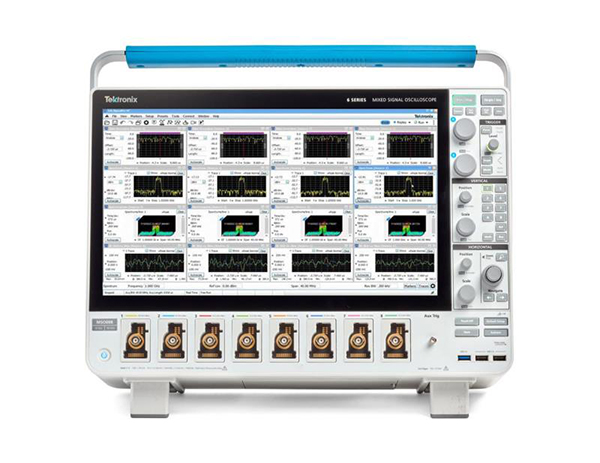

6 Series B MSO osiloskop sekiz adede kadar kanala sahip olabilir ve SignalVu-PC yazılımının yüklü olduğu durumda her kaynak için bağımsız bir aralık, RBW (resolution bandwidth/ çözünürlük bant genişliği) ve merkez frekansı ile konfigüre edilebilir. Diyelim ki birden çok kaynak için birden çok spektral görüntü başlatmak istiyorsunuz. Her kaynak, açıklık ve her biri için ayarlanan RBW ile sekiz kanala kadar herhangi bir osiloskop kanalına atanabilir. Kaynaklar ayrıca IQ veya diferansiyel IQ olabilir.
Benzer şekilde, daha fazla sinyal bilgisi elde etmek için her bir kaynak için zamana karşı genlik ve zamana karşı faz gibi diğer RF ekranları başlatılabilir. Markerlar, sonuçları herhangi iki kanal arasında ilişkilendirmek için kullanılabilir. Markerı hareket ettirmek veya bir kanalda ayarlamak, markerı diğer tüm kanallarda hareket ettirir. Bu, kanallar arasındaki genlik ve faz farkları gibi yararlı parametrelerin kolayca belirlenmesine yardımcı olacaktır.
Zaman İçinde Bağımsız Sinyal Analizi

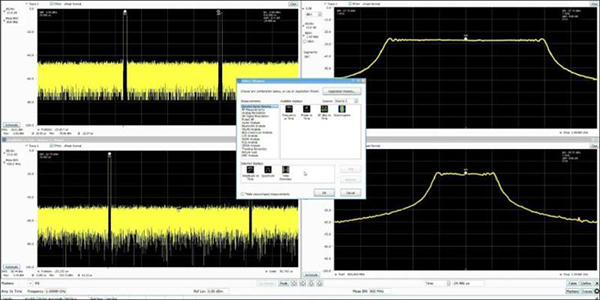

Eğer sinyaller iki farklı hüzmeden geliyorsa, sinyaller bağımsız olabilir ve farklı modülasyon ve spektral özelliklere sahip olabilir, bu nedenle sinyallerin ayrıca her kanalda farklı zaman dilimlerinde analiz edilmesi gerekir. SignalVu-PC yazılımındaki zamana genel bakış, analiz süresini kontrol etmenizi sağlar. Farklı kanalların analiz süresi, her kanaldaki edinimin önemli bölümlerini bağımsız olarak analiz edecek şekilde ayarlanabilir.
SignalVu-PC yazılımı ile 5 veya 6 Serisi B osiloskoplar arasındaki yüksek derecede entegrasyon sayesinde, tüm değişiklikleri yalnızca SignalVu-PC yazılımından yapabilirsiniz. Osiloskobun hemen hemen tüm kontrol ve analiz özellikleri, osiloskobun tetikleyicisi dahil doğrudan SignalVu-PC yazılımında yapılandırılabilir.
Eşzamanlı Darbe Analizi
Çoklu kanal özelliği, aynı anda birden çok kanalda darbe analizi içerir. Gelişmiş darbe analiz paketi, uzun darbe gerilmelerini otomatik olarak karakterize etmede kullanım için 31 ayrı ölçüm sağlar. Kümülatif istatistikler, min/maks değerlerin yanı sıra tepeden tepeye ortalama ve standart sapma veya birden çok alım için zaman damgaları sağlayarak analizi daha da genişletir.
Esnek ve Çok Kanallı Bir Analiz Aracı
SignalVu-PC yazılımı yüklü Tektronix 5 veya 6 Series B MSO osiloskop, her kanalda bağımsız analiz süresi ve kanallar arasında ilişkilendirilebilen markerlar ile birlikte tüm kanallarda açıklık, merkez frekansı ve RBW gibi tamamen yapılandırılabilir RF kontrolleri sunar. Ortaya çıkan analiz aracı, burada bahsedildiği gibi çok ışınlı, çok kanallı veya çok cihazlı test altında olsun, herhangi bir sayıda senaryoyu analiz edecek şekilde kolayca yapılandırılabilir.
