MX SERİSİ
MX180T (3 Çıkış, 378 watt)

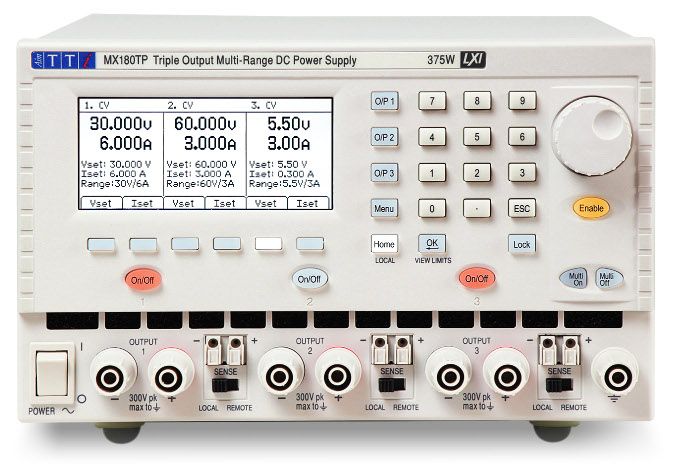

MX180TP (3 Çıkış, 378 watt) + USB, RS-232, GPIB & LAN

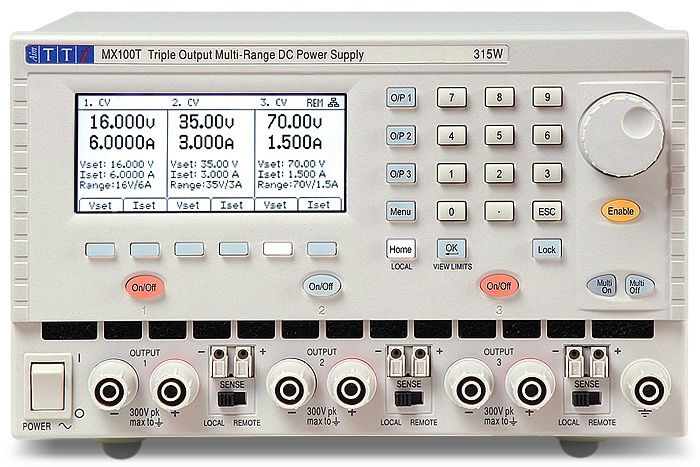

MX100T (3 Çıkış, 315 watt)

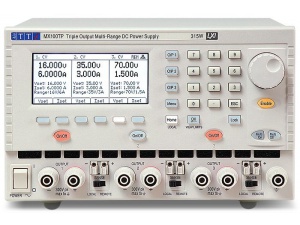

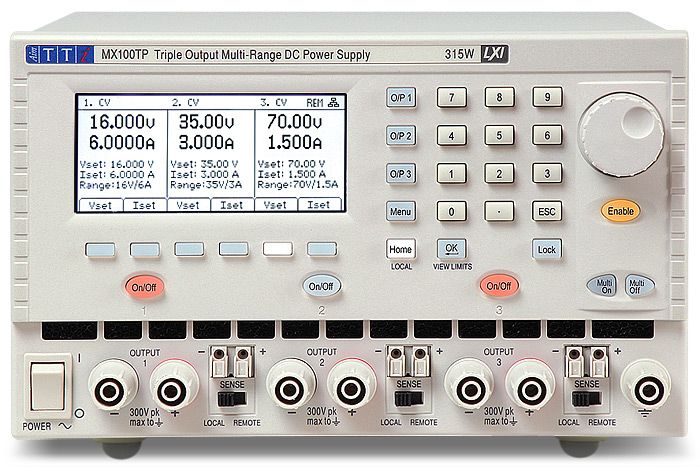

MX100TP (3 Çıkış, 315 watt) + USB, RS-232, GPIB & LAN
MX100Q (Quad Çıkış, 420 watt)
MX100QP (Quad Çıkış, 420 watt) + USB, RS-232, LAN ve GPIB
Yeni nesil güç kaynakları
MX Serisi yeni nesil, çok çıkışlı laboratuvar tipi güç kaynakları. Kademeli düğmeleri ile mixed mod regülasyonlu kullanıma uygun, şık tasarımlı yüksek güçlü ekranı, arka aydınlatmalı grafik LCD ekran ve yumuşak tuş takımları ile kontrol edilebilirler.
MX Serisinin 315 ve 375 watt gücünde, 3 çıkışlı modellerinin özellikleri aşağıdaki gibidir.
· Her biri 105 veya 180 watt olan 3 adet yüksek performans çıkışı, 3 x (0 - 3A kademelerinde 0 - 35V arası) veya (0 - 3A kademelerinde 0 - 70V arası)
· Toplam 315 veya 375 watt yüksek güç paketleri
· 120 Volt ve 20 Amp değerlerine kadar kademe düğmeleri
· Maksimum esneklik için 12 kademe kombinasyonu
· Tek çıkıştan 210 veya 360 Watt’a kadar güç değeri
· Düşük çıkış gürültüsü ve linear final regülasyonu ile dalgalanma
· 1mV ve 0.1mA (çıkış 1) değerlerinde yüksek çözünürlük ayarı
· Tüm çıkışlarda değişken OVP ve OCP trips
· Her çıkışta 50 ayarlama hafızası + 50 hafıza bağlantısı
· Seçilebilir gerilim izleme (izole iz)
· Seçilebilir akım ölçer ortalaması
· Tüm çıkışlarda düğme işe uzaktan değişim ayarı
· Grafik LCD simültane çıkış ölçümü sağlar
· Tüm parametreleri nümerik veya tekerlek dönme ile kontrol
· Programlanabilir gecikme aşamalı bireysel veya kombine çıkış açma/kapatma kontrolü.
· Opsiyonel şifre-kod korumalı ön panel kilitleme
· Tezgah üstü veya rafa monte edilebilir 3U yarım raf çanta
· GPIB, RS-232, USB ve LAN (LXI) arayüzleri (MX100TP & MX180TP)
· Arka taraftaki güç & gerilim çıkışları iki katına çıkarılabilir (MX100TP & MX180TP)
3-4* tam performanslı çıkış - 3 x 105, 4 x 105 veya 180 watt
Eşit güçteki diğer 3 çıkışlı güç kaynaklarından daha üstün özelliklere sahip olan MX100T, her bir çıkışında 0 - 3A kademesinde 0 - 35V değerini sağlayabilen bir güç kaynağıdır. Herbir çıkışı eşzamanlı yüksek çözünürlüklü ölçüm, değiştirilebilir uzak hassasiyeti ve bireysel çıkış anahtarı özelliklerine sahiptir.
Mixed-mod regülasyonu
Etkileyici güç yoğunluğunu sağlayabilmek için MX serisi linear post-regülasyon ile yüksek frekanslı anahtar modlu pre-regülasyonu birleştirerek tüm linear tasarımların performanslarına yakın performans sağlar. Mükemmel hat ve yük regülasyonu, düşük gürültü ve iyi geçici yanıt ile eşleştirilir.
Kademe anahtarı ve güç kontrolü
Uygulama çeşitliliği ile eşleşmeyi artırabilmek için, her bir çıkış birden fazla kademeye sahiptir.
| MX Serisi Çıkış Karşılaştırma Tablosu |
| |
MX100T |
MX180T |
MX100Q |
| Toplam Maksimum Güç |
315 watt |
378 watt |
420 watt |
| Her Çıkıştaki Maksimum Güç |
105W + 105W + 105W veya 105W + 210W |
180W + 180W + 18W veya 360W + 18W |
105W + 105W + 105W + 105W |
| Tek çıkıştan maksimumVolt/Amp |
70V |
120V |
70V |
| 6A |
20A |
3A |
| Çıkış 1 Kademeleri |
16V/6A, 35V/3A |
15V/10A, 30V/6A, 60V/3A, |
35V/3A, 16V/6A, 35V/6A* |
| 15V/20A*, 30V/12A*, 60V/6A*, 120V/3A* |
| Çıkış 2 Kademeleri |
16V/6A, 35V/3A, 35V/6A* |
15V/10A, 30V/6A, 60V/3A |
35V/3A, 16V/6A, 35V/6A* |
| Çıkış 3 Kademeleri |
35V/3A, 70V/1.5A, 70V/3A* |
5.5V/3A, 12V/1.5A |
35V/3A, 70V/1.5A, 70V/3A* |
| Çıkış 4 Kademeleri |
- |
- |
35V/3A, 70V/1.5A, 70V/3A* |
| * Diğer çıkışlar devre dışı bırakıldığında belirtilen değerler elde edilir (paylaşımlı güç modu). |
Sistem uygulamalarını uzaktan kontrol edebilme
MX100TP ve MX180TP modelleri USB, RS232, GPIB ve LXI uyumlu LAN ara yüzlerini destekler. Yüksek seviyeli yabancı dil uygulamaları için uzaktan tam kontrol sağlar ve geri okuma kapasiteleri IVI sürücüler tarafından desteklenir. Cihazın arkasındaki çıkışlar birleştirilerek güç ve hassasiyet çift gücüne çıkartılır. Şık yarım raf 3U boyutları, ek havalandırma boşluğuna gereksinim duyulmadan, ön paneldeki boşluğu yatay ya da düşey olarak doldurabilmenizi sağlar. Mevcut 1 veya 2 ünite kullanılarak 3U raf montajı uygundur.
Giriş
AC Giriş: 110V - 240V AC ±%10, 50/60Hz. Kategori II.
Giriş Gücü: 500VA maks.(100 Modellerinde); 600VA maks.(180 Modellerinde)
Sıcaklık & Çevre Koşulları
Çalışma Sıcaklığı: +5ºC - +40ºC, %20 -% 80 RH
Saklama Sıcaklığı: -40ºC - + 70ºC
Çevre Koşulları: 2000m’ye kadar iç mekan kullanımına uygun, Kirlilik Derecesi 2.
Soğutma: Değişken çalışma hızına uyumlu fan.
Güvenlik & EMC
Güvenlik: EN61010-1 standartları ile uyumlu
EMC: EN61326 standartları ile uyumlu
Fiziksel
Boyutlar: 212 x 130 x 375mm (GxYxD) (yarın raf x 3U yükseklik) .
Ağırlık: 4.8kg (MX100T); 4.9kg (MX100TP), 5.0 (MX180T); 5.1kg (MX180TP).
MX100T – 3 Çıkışlı 315 watt DC Güç Kaynağı - 3 x 35V/3A (70V maks., 6A maks.)
MX100TP - 3 Çıkışlı 315 watt DC Güç Kaynağı - 3 x 35V/3A (70V maks., 6A maks.) + USB, RS-232, GPIB & LAN
MX180T – 3 Çıkışlı 378 watt DC Güç Kaynağı - 2 x 180 watt + 1 x 18 watt
MX180TP - 3 Çıkışlı 378 watt DC Güç Kaynağı - - 2 x 180 watt + 1 x 18 watt + USB, RS-232, GPIB & LAN
MX100Q - 4 Çıkışlı 420 watt DC Güç Kaynağı - 4 x 105 watt
MX100QP - 4 Çıkışlı 420 watt DC Güç Kaynağı - 4x105 watt + USB, RS-232, LAN ve GPIB
