Ürün Adı
ESA612 - Elektriksel Güvenlik Analizörü
Ürün Kodu
ESA612
Garanti Süresi
24 Ay

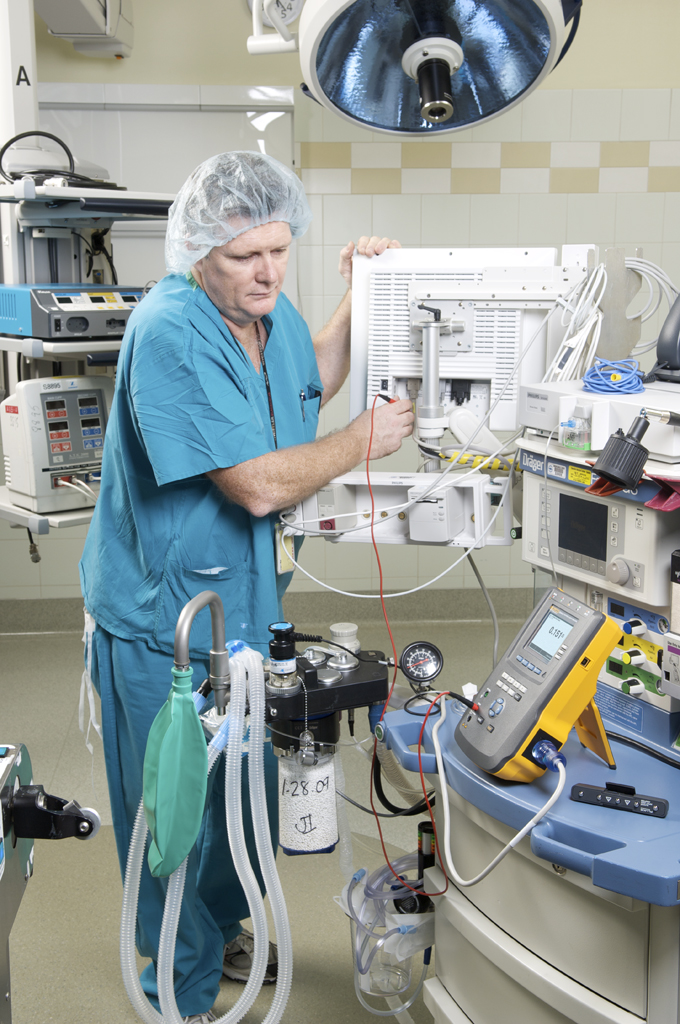

ESA612 Elektriksel Güvenlik Analizörü tesislerde, kliniklerde veya sahada servis gerektiren her yerde biyomedikal uzmanları için medikal ekipmana saha servisi sunan yeni nesil test cihazlarını temsil eder. Taşınabilir, hafif ve dar alanlarda çalışmak üzere tasarlanmış ESA612, simülatör, multimetre ve elektriksel güvenlik analizörünün işlevselliğini tek bir test aletinde sunar. İki test yükü seçimi ile bu çok yönlü ürün, istenen önleyici bakim elektriksel güvenlik standardını test etmek için dünya çapında kullanılabilir: ANSI/ AAMI ES1:1993 (NFPA-99), IEC62353 (VDE 751) ve AN/NZS 3551. Gelişmiş ESA612`nin çok yönlülüğü, testleri hızlandıran ve basitleştiren ve yazılım seviyesinde yatırımda üst seviye analizör üretkenliği sağlayan isteğe bağlı otomasyon yazılımıyla daha da genişletilmiştir. Ansur kontrollü ESA612 test prosedürlerini standartlaştırır, sonuçları standart limitleriyle karşılaştırır, toplam dijital veri yönetimi için raporlar oluşturur ve saklar.



• Taşınabilir, ergonomik, hafif ve kullanımı kolay
• Ayarlanabilir kontrastlı, büyük, kolay okunabilir ekran
• Ergonomik tasarımlı kullanıcı arabirimi
• Saha ortamlarında ayakta test için kullanışlı tasarım
• İsteğe bağlı genişletici kutuyla beş uygulanan parça jaki ve kolay ECG geçmeli bağlantısı
• ECG dalga sekli testleri ve iki uçlu ölçümler, simülatör, multimetre ve elektriksel güvenlik analizörünü tek bir test aletinde birleştirir.
• Değiştirilebilir elektrik sigortaları aletin sahada kalmasını sağlar ve tamir atölyesine gerek bırakmaz.
• 100 test kaydı için dahili bellek
• 120 V da 20 A akim kapasitesi
• Ansur ve Veri Görüntüleyici yazılımıyla kullanım için USB bağlantısı (Hafızanın PC’ye aktarımı için)
• İki yıllık uzatılmış garanti (ücretsiz, Fluke Biomedical Cleveland Servis Merkezindeki ilk yıl kalibrasyonundan sonra yararlanılır)
• İsteğe bağlı Ansur otomasyon yazılımı test prosedürlerini standartlaştırır, sonuçları standart limitleriyle karşılaştırır, raporlar oluşturur/saklar ve toplam dijital veri yönetimi sağlar.
• Fluke kalite tasarım onay damgasına ek olarak CE ve CSA ile zorlu saha uygulamaları için özenle test edilmiştir.



Gerilim
Aralık (şebeke gerilimi) 90 V ac - 132 V ac rms
180 V ac - 264 V ac rms
Aralık (erişilebilir gerilim) 0 V ac - 300 V ac rms
Doğruluk ± (okumanın %2`si + 0,2 V)
Gerilim testleri Şebeke, erişilebilir ve noktadan noktaya
Toprak direnci
Mod İki terminal
Test akımı > 200 mA ac
Aralık 0 W - 2 W
Doğruluk ± (okumanın %2`si + 0.015 W)
Direnç testleri Toprak direnci ve noktadan noktaya
Ekipman akımı
Mod AC rms
Aralık 0 A - 20 A
Doğruluk okumanın ± %5`i + (2 sayım veya 0,2 A, hangisi büyükse)
Duty Cycle 15 A - 20 A, 5 dak açık/5 dak kapalı
10 A - 15 A, 7 dak açık/3 dak kapalı
0 A - 10 A kesintisiz
Kaçak akım
Modlar* AC + DC (gerçek-rms)
Sadece AC
Sadece DC
* Modlar, sadece gerçek rms`de bulunan MAP kaçakları hariç tüm kaçak testlerinde mevcuttur.
Hasta yük seçimi (giris empedansı) AAMI ES1-1993 Sek.1
IEC 60601-1: Sek 15
Tepe değer faktörü ≤ 3
Aralıklar 0 μA - 199.9 μA
200 μA - 1999 μA
2 mA - 10 mA
Frekans tepkisi/doğruluk DC - 1 kHz ± (okumanın %1`i + (1 μA veya 1 LSD, hangisi büyükse))
1 kHz - 100 kHz ± (okumanın %2`si + (1 μA veya 1 LSD, hangisi büyükse))
100 kHz - 1 MHz ± (okumanın %5`i + (1 μA veya 1 LSD, hangisi büyükse))
Kaçak testleri Toprak kablosu (toprak)
Sasi (muhafaza)
Uçtan toprağa (hasta)
Uçtan uca (hasta yardımcısı)
Uç izolasyonu (uygulanan parçadaki şebeke)
Doğrudan ekipman
Doğrudan uygulanan parça
Alternatif ekipman
Alternatif uygulanan parça
Noktadan noktaya
Uygulanan parçadaki şebeke test gerilimi Şebekenin %100`ü
Fark kaçak Aralıklar 75 μA - 199 μA
200 μA - 2000 μA
2 mA - 20 mA
Doğruluk Okumanın ± %10`u + (2 sayım veya 20 μA, hangisi büyükse)
İzolasyon direnci
Aralıklar 0,5 MΩ - 20 MΩ
20 MΩ - 100 MΩ
Doğruluk ± (okumanın %2`si + 0,2 MW)
± (okumanın %7,5`i + 0,2 MW)
Kaynak test gerilimi 500 V dc
250 V dc
İzolasyon direnci testleri Şebeke-PE, AP-PE, Şebeke- PE, Şebeke-NE (topraklanmamış erişilebilir iletken parça) ve AP- NE (topraklanmamış erişilebilir iletken parça)
ECG performans dalga şekilleri
Doğruluk ± 2 %
2 Hz kare dalganın genliği için ± %5, 1 mV`de sabitlenmiş Uç II konfigürasyonu
Dalga şekilleri Oranlar
ECG kompleks (BPM) 30, 60, 120, 180 ve 240
Ventriküler fibrilasyon
Kare dalga (%50 duty cycle) (Hz) 0,125 ve 2
Sinüs dalga (Hz) 10, 40, 50, 60 ve 100
Üçgen dalga (Hz) 2
Puls (63 ms darbe genişliği) 30 BPM ve 60 BPM
Güç değerleri
Şebeke gerilimi çıkışı 120 V ac veya 230 V ac
Şebeke gerilimi giriş güç aralığı 90 - 132 V ac rms 180 - 264 V ac rms
Maksimum akım 20 A 16 A
Hz 50 veya 60 50 veya 60
Fiziksel kasa
Boyutlar (U x G x Y) 17,63 cm x 8,38 cm x 28,45 cm (6,94 inç x 3,30 inç x 11,20 inç)
Ağırlık 1,6 kg (3,5 lb)
Çevresel özellikler
Çalışma sıcaklığı 10 °C - 40 °C (50 °F - 104 °F)
Saklama sıcaklığı -20 °C - 60 °C (-4 °F - 140 °F)
Çalışma nemi %10 - %90 yoğunlaşmayan
Rakım 120 V ac şebeke gerilimi, 5.000 m`ye kadar 230 V ac şebeke gerilimi, 2.000 m`ye kadar
Genel
Garanti İki yıllık uzatılmış garanti (ücretsiz, Fluke Biomedical Cleveland Servis Merkezindeki ilk yıl kalibrasyonundan sonra yararlanılır, aksi halde standart bir yıllık garanti uygulanır)

Siparis Bilgileri

  • 3367232 ESA612 Elektriksel Güvenlik Analizörü (ABD), 1 15 V 20 A
  • 3367259 ESA612 Elektriksel Güvenlik Analizörü (Avrupa), 230 V
  • 3367244 ESA612 Elektriksel Güvenlik Analizörü (Fransa), 230 V
  • 3367267 ESA612 Elektriksel Güvenlik Analizörü (Israil), 230 V
  • 3367271 ESA612 Elektriksel Güvenlik Analizörü (Avustralya), 230 V
  • 3367280 ESA612 Elektriksel Güvenlik Analizörü (Ingiltere), 230 V
  • 3367298 ESA612 Elektriksel Güvenlik Analizörü (Isviçre), 230 V
  • 3454793 ESA612 Elektriksel Güvenlik Analizörü (Tayland), 230 V
  • 3461965 ESA612 Elektriksel Güvenlik Analizörü (Japonya), 100 V
  • 3460932 ESA612 Elektriksel Güvenlik Analizörü (ABD), 115 V 20 A, test otomasyonu ile
  • 3460959 ESA612 Elektriksel Güvenlik Analizörü (Avrupa), 230 V, test otomasyonu ile
  • 3460944 ESA612 Elektriksel Güvenlik Analizörü (Fransa), 230 V, test otomasyonu ile
  • 3460967 ESA612 Elektriksel Güvenlik Analizörü (Israil), 230 V, test otomasyonu ile
  • 3460971 ESA612 Elektriksel Güvenlik Analizörü (Avustralya), 230 V, test otomasyonu ile
  • 3460980 ESA612 Elektriksel Güvenlik Analizörü (Ingiltere), 230 V, test otomasyonu ile
  • 3460998 ESA612 Elektriksel Güvenlik Analizörü (Isviçre), 230 V, test otomasyonu ile
  • 3461001 ESA612 Elektriksel Güvenlik Analizörü (Tayland), 230 V, test otomasyonu ile
  • 3462285 ESA612 Elektriksel Güvenlik Analizörü (Japonya), 100 V, test otomasyonu ile



Standart Aksesuarlar

  • 3334509 Operatör Kılavuzu (çok dilli CD)
  • 3334511 Başlangıç Kılavuzu (basili, çok dilli)
  • 2795488 Ansur ESA612 Eklentisi, demo sürümü içeren CD
  • 1626219 Veri Transfer Kablosu
  • 3326842 Bos Post Adaptör
  • 3359538 5-5 Banana Jak - ECG (BJ2ECG) Adaptör
  • 2248650 Taşıma Çantası
  • Verilen güç kablosu bir adettir ve model numarasına göre ülkeye özeldir
  • 2238680 ABD
  • 2238615 Avrupa
  • 2238596 Ingiltere
  • 2238603 Avustralya
  • 2434122 Israil
  • 2238615 Fransa/Belçika
  • 2238644 Tayland
  • 3379149 Isviçre



İsteğe Bağlı Aksesuarlar

  • 1903307 Geri Çekilebilir Test Uçları
  • 2242165 Toprak Pimi Adaptörü (ABD prizi test toprak bağlantısı)
  • 3392119 1210 Adaptör Kutu Aksamı
  • 3454829 Ansur ESA612 Eklentisi Lisans Anahtarı
