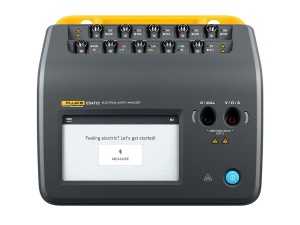

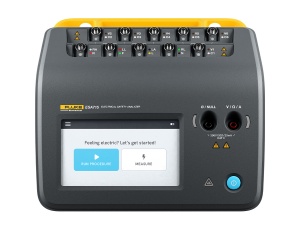

ESA620 - Elekriksel Güvenlik Analizörü

ESA620 Elektriksel Güvenlik Analizörü manuel olarak gelecek nesli temsil eden taşınabilir elektriksel güvenlik testi yapan cihazdır. 3 test yükünün, iki koruyucu toprak test akımlarının ve iki izolasyon test voltajının seçimiyle bu çok yönlü ürün seçim standartlarını test etme ve üretkenliği geliştirmek için dünya çapında kullanılabilir. Yeni DSP teknolojisi standartlarda belirlenmiş sahalar boyunca sızıntı ölçümlerinin doğruluğunu daha da iyileştirmeyi teklif eder.

On adet güvenliği arttırılmış ECG girişiyle donatılmış ESA620, ECG`nin ve performans dalga şekillerinin simülasyonunu sağlar. Böylece hem elektriksel güvenlik hem de hasta monitörlerindeki ana testler tek bir bağlantıyla yürütülebilir. Opsiyonel Ansur yazılımı ile birlikte kullanıldığında ESA620 otomasyona uygun hale gelir. Bu, test prosedürlerinin, sonuçlarının alınmasına ve saklanmasına, standart limitlerle karşılaştırmaya ve raporların çıktısını almaya olanak sağlar. Böylece, sofistike hale gelmiş ileri teknoloji elektriksel güvenlik analizörlerinin performansını sağlar.

Birden fazla standartla üstün uygunluk: IEC 60601:2005, EN 62353, VDE 751, ANSI/AAMI ES1:1993, NFPA-99, AN/NZS 3551, IEC 61010
10.000 μA’e kadar genişletilmiş kaçak aralıkları
Çift-uç direnci, kaçak ve voltaj testleri
Sadece AC, sadece dc ve gerçek rms kaçak değerleri
Uygulanan Bölümdeki (uç yalıtımı) şebeke gerilimi testi için şebekenin % 100 ve % 110’u
200 mA ve 25 A ac PE test akımı
Kaçak ölçümlerinde geliştirilmiş doğruluk için DSP filtre teknolojisi
20 A cihaz akımı
Daha fazla uygulanan bölüm seçimleri
ECG ve performans dalga biçimleri
Kullanımı kolay uygulanan bölüm (ECG) bağlantıları
Uygulanan bölüm bağlantılarındaki izolasyon bağlantı noktaları
Beş farklı izolasyon testi
Değişken izolasyon test voltajı 500 V dc ve 250 V dc
2 veya (isteğe bağlı) 4 telli topraklama teli direnci
İsteğe Bağlı Ansur eklenti yazılımı
USB bağlantısı

Voltaj
Aralık (şebeke voltajı)	90 V - 132 V ac rms
	180 V - 264 V ac rms
Aralık (erişilebilir voltaj)	0 V - 300 V ac rms
Doğruluk	± (% 2 okuma + 2 LSD)
Voltaj testleri	Şebeke, erişilebilir ve noktadan noktaya
Toprak direnci
İki-terminal mod testi akImI/aralığı ve doğruluğu	> 200 mA ac	0,0 - 2,0 Ω ± (% 2 okuma + 0,015 Ω)
	10 A - 25 A ac	0,0 - 0,2 Ω ± (% 2 okuma + 0,015 Ω)0,2 - 2,0 Ω ± (% 5 okuma + 0,015 Ω)
Dört-terminal mod testi akımı/ aralığı ve doğruluğu	> 200 mA ac	0,0 - 2,0 Ω ± (% 2 okuma + 0,005 Ω)
	10 A - 25 A ac	0,0 - 0,2 Ω ± (% 2 okuma + 0,005 Ω)0,2 - 2,0 Ω ± (% 5 okuma + 0,005 Ω)
Direnç testleri	Toprak direnci ve noktadan noktaya
Cihaz akımı
Mod	AC rms
Aralık/doğruluk	0 A - 20 A	± % 5 okuma ± (2 sayi veya 0,2 A, hangisi daha büyükse)
Duty cycle	15 A - 20 A, 5 dak açık/5 dak kapalı
	10 A - 15 A, 7 dak açık/3 dak kapalı
	0 A - 10 A sürekli
Kaçak akımı
Modlar*	AC + DC (Gerçek rms)
	Sadece AC
	Sadece DC
*Modlar, sadece gerçek rms’de kullanılabilen MAP kaçakları hariç, tüm kaçak testlerinde kullanılabilir
Hasta yük seçimi (giriş empedansı)	AAMI ES1-1993 Şekil 1
	IEC 60601: Şekil 15
	IEC 61010: Şekil A-1
Crest faktörü	≤ 3
Aralıklar	0 μA - 199,9 μA
	200 μA - 1999 μA
	2 mA - 10 mA
Frekans yanıt/doğruluğu	DC - 1 kHz	± (% 1 okuma + 1 μA)
	1 kHz - 100 kHz	± (% 2 okuma + 1 μA)
	100 kHz - 1 MHz	± (% 5 okuma + 1 μA)
Kaçak testleri	Toprak (toprak teli)
	Sasi (muhafaza)
	Hasta (uçtan toprağa)
	Hasta yardımcı (uçtan uca)
	Uygulanan bölüm üzerindeki şebeke (Uç izolasyonu)
	Doğrudan cihaz
	Doğrudan uygulanan bölüm
	Alternatif ekipman
	Alternatif uygulanan parça
	Ulaşılabilir
	Noktadan noktaya
	IEC 60601 için 230 V’taki şebekenin % 110’ü
	AAMI’da 115 V’taki AAMI için şebekenin % 100’ü
Uygulanan bölüm üzerindeki şebeke test voltajı	62353 için 230 V’taki şebekenin % 100’ü
Diferansiyel kaçak
Aralıklar	10 μA - 199 μA
	200 μA - 1999 μA
	2 mA - 20 mA
Doğruluk	± % 10 okuma ± (2 sayım veya 20 μA, hangisi daha büyükse)
İzolasyon direnci
Aralıklar/doğruluk	0,5 MΩ - 20 MΩ	± (% 2 okuma + 2 sayi)
	20 MΩ - 100 MΩ	± (% 7,5 okuma + 2 sayi)
Kaynak test voltajı	500 V dc
	250 V dc
İzolasyon direnci testi	Şebeke-PE, AP-PE, Sebeke-PE, Şebeke-NE (topraklanmamış erişilebilir iletken bölüm) ve AP-NE (topraklanmamış erişilebilir iletken bölüm)
Minimum yük kapasitesi	1 μF
ECG performans dalga biçimleri
Doğruluk	± % 2
	1 mV’de sabitlenmiş sadece 2 Hz kare dalga genligi için ± % 5 Uç II yapılandırma
Dalga biçimleri	Oranlar
	ECG kompleksi (BPM)	30, 60, 120, 180 ve 240
	Ventriküler fibrilasyon
	Kare dalgası (% 50 görev periyodu) (Hz)	0,125 ve 2
	Sinüs dalgası (Hz)	10, 40, 50, 60, ve 100
	Üçgen dalgası (Hz)	2
	Darbe (63 ms darbe genişliği)	30 ve 60
Güç değerlendirmeleri
Şebeke voltajı çıkışı	120 V ac	230 V ac
Şebeke voltajı girişi güç aralığı	90 - 132 V ac rms	180 - 264 V ac rms
Maksimum akım	20 A	16 A
Hz	50 veya 60	50 veya 60

Fiziksel özellik
Boyutlar (U x G x Y)	31 cm x 23 cm x 10 cm (12,2 in x 9 in x 2,9 in)
Ağırlık	4,7 kg (10,25 lb)
Ortam özellikleri
Çalışma sıcaklığı	10 °C - 40 °C
Saklama sıcaklığı	-20 °C - 60 /td>
Çalışma nemi	% 10 ile % 90 arasında, yoğuşmasız
Rakım	2000 metreye kadar
Genel
Garanti	İki yıllık genişletilmiş garanti*
