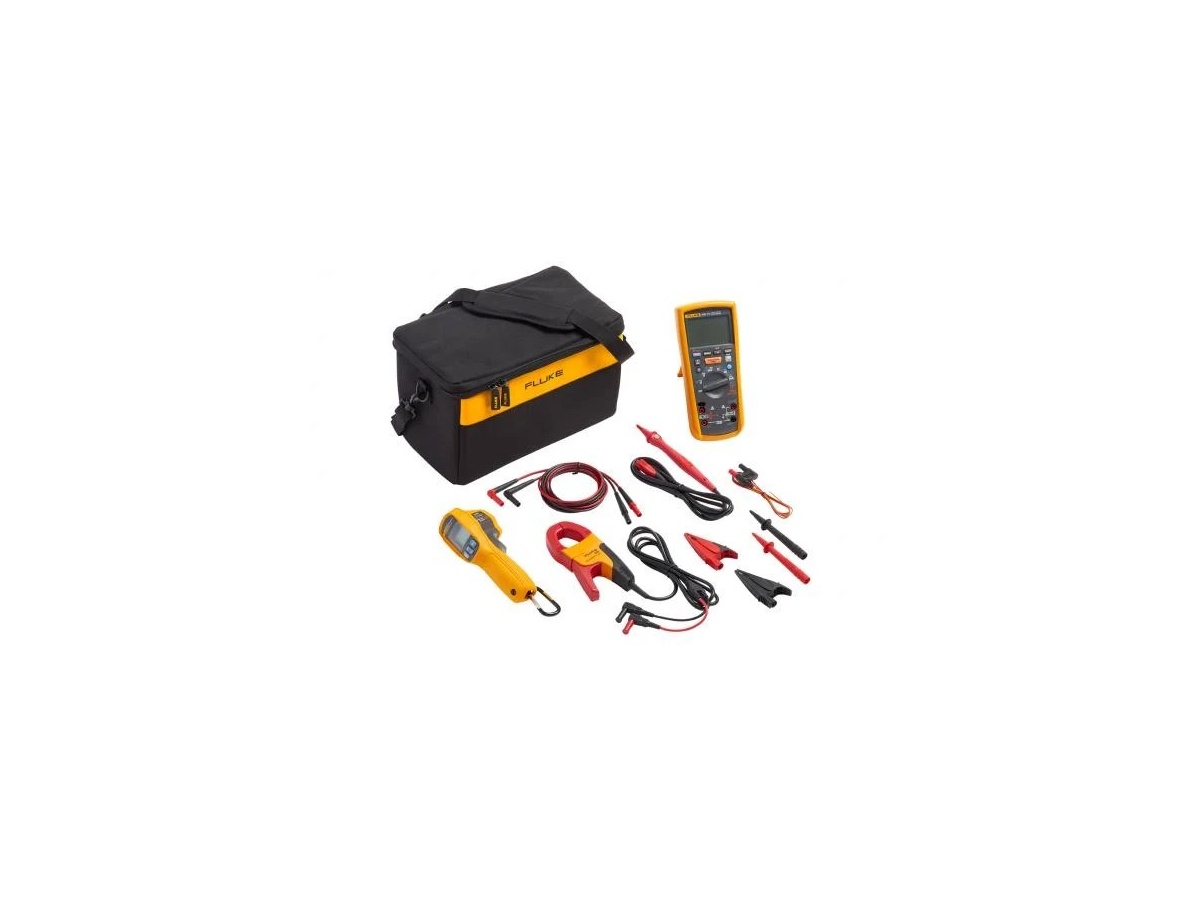

Elektriksel Özellikler
|
|
AC Gerilim Ölçümü
|
|
Kademe
|
|
600.0 mV
|
Çözünürlük
|
0.1 mV
|
|
Doğruluk 50 Hz ile 60 Hz ±(Rdg + Sayımların %'si)
|
±(%1 + 3)
|
|
Doğruluk 60 Hz ile 5000 Hz ±(Rdg + Sayımların %'si)
|
±(%2 + 3)
|
|
6.000 V
|
Çözünürlük
|
0.001 V
|
|
Doğruluk 50 Hz ile 60 Hz ±(Rdg + Sayımların %'si)
|
±(%1 + 3)
|
|
Doğruluk 60 Hz ile 5000 Hz ±(Rdg + Sayımların %'si)
|
±(%2 + 3)
|
|
60.00 V
|
Çözünürlük
|
0.01 V
|
|
Doğruluk 50 Hz ile 60 Hz ±(Rdg + Sayımların %'si
|
±(%1 + 3)
|
|
Doğruluk 60 Hz ile 5000 Hz ±(Rdg + Sayımların %'si)
|
±(%2 + 3)
|
|
600.0 V
|
Çözünürlük
|
0.1 V
|
|
Doğruluk 50 Hz ile 60 Hz ±(Rdg + Sayımların %'si)
|
±(%1 + 3)
|
|
Doğruluk 60 Hz ile 5000 Hz ±(Rdg + Sayımların %'si)
|
±(%2 + 3)¹
|
|
1000 V
|
Çözünürlük
|
1 V
|
|
Doğruluk 50 Hz ile 60 Hz ±(Rdg + Sayımların %'si)
|
±(%2 + 3)
|
|
Doğruluk 60 Hz ile 5000 Hz ±(Rdg + Sayımların %'si)
|
±(%2 + 3)¹
|
|
¹ 1 kHz bant genişliği
|
|
Alçak Geçiren Filtre Gerilimi
|
|
Kademe
|
|
600.0 mV
|
Çözünürlük
|
0.1 mV
|
|
Doğruluk 50 Hz - 60 Hz ±(Rdg + Sayımların %'si)
|
±(%1 + 3)
|
|
Doğruluk 60 Hz - 400 Hz ±(Rdg + Sayımların %'si
|
+(%2 + 3), -(%6 - 3)
|
|
6.000 V
|
Çözünürlük
|
0.001 V
|
|
Doğruluk 50 Hz - 60 Hz ±(Rdg + Sayımların %'si)
|
±(%1 + 3)
|
|
Doğruluk 60 Hz - 400 Hz ±(Rdg + Sayımların %'si
|
+(%2 + 3), -(%6 - 3)
|
|
60.00 V
|
Çözünürlük
|
0.01 V
|
|
Doğruluk 50 Hz - 60 Hz ±(Rdg + Sayımların %'si)
|
±(%1 + 3)
|
|
Doğruluk 60 Hz - 400 Hz ±(Rdg + Sayımların %'si
|
+(%2 + 3), -(%6 - 3)
|
|
600.0 V
|
Çözünürlük
|
0.1 V
|
|
Doğruluk 50 Hz - 60 Hz ±(Rdg + Sayımların %'si)
|
±(%1 + 3)
|
|
Doğruluk 60 Hz - 400 Hz ±(Rdg + Sayımların %'si
|
+(%2 + 3), -(%6 - 3)
|
|
1000 V
|
Çözünürlük
|
1 V
|
|
Doğruluk 50 Hz - 60 Hz ±(Rdg + Sayımların %'si)
|
±(%2 + 3)
|
|
Doğruluk 60 Hz - 400 Hz ±(Rdg + Sayımların %'si
|
+(%2 + 3), -(%6 - 3)
|
|
DC Gerilim Ölçümü
|
|
Kademe
|
Çözünürlük
|
Doğruluk ±(Rdg + Sayımların %'si)
|
|
6.000 V dc
|
0.001 V
|
±(%0.09 + 2)
|
|
60.00 V dc
|
0.01 V
|
±(%0.09 + 2)
|
|
600.0 V dc
|
0.1 V
|
±(%0.09 + 2)
|
|
1000 V dc
|
1 V
|
±(%0.09 + 2)
|
|
Giriş Empedansı
|
10 MΩ (nominal), <100 pF
|
|
Normal Mod Reddetme Oranı
|
>60 dB @ 50 Hz veya 60 Hz
|
|
Ortak Mod Reddetme Oranı
|
>120 dB @ dc, 50 Hz veya 60 Hz (1 k dengesizlik)
|
|
Doğruluk aralığın ± %100'ü için geçerlidir
|
|
DC Milivolt Ölçümü
|
|
Kademe
|
Çözünürlük
|
Doğruluk ±(Rdg + Sayımların %'si)
|
|
600.0 mVdc
|
0.1 mV
|
±(%0.1 + 1)
|
|
DC ve AC Akım Ölçümü
|
|
AC 45 Hz ile 1000 Hz
|
|
Kademe
|
400 mA
|
|
Çözünürlük
|
0.1 mA
|
|
Doğruluk ±(Rdg+Sayımların %'si)
|
±(%1.5 + 2)¹
|
|
Yük Gerilimi (Tipik)
|
2 mV/mA
|
|
Kademe
|
60 mA
|
|
Çözünürlük
|
0.01 mA
|
|
Doğruluk ±(Rdg+Sayımların %'si)
|
±(%1.5 + 2)¹
|
|
Yük Gerilimi (Tipik)
|
2 mV/mA
|
|
DC
|
|
Kademe
|
400 mA
|
|
Çözünürlük
|
0.1 mA
|
|
Doğruluk ±(Rdg+Sayımların %'si)
|
±(%0.2 + 2)
|
|
Yük gerilimi (Tipik)
|
2 mV/mA
|
|
Kademe
|
60 mA
|
|
Çözünürlük
|
0.01 mA
|
|
Doğruluk ±(Rdg+Sayımların %'si)
|
±(%0.2 + 2)
|
|
Yük gerilimi (Tipik)
|
2 mV/mA
|
|
Aşırı Yük
|
2 dakika maksimum 600 Ma
|
|
mA Girişi İçin Sigorta Koruması
|
0.44 mA, 1000 V, IR 10 kA
|
|
AC Dönüştürme
|
Girişler ac-kuplajlıdır ve sinüs dalgası girişinin rms değerine kalibre edilmiştir
|
|
Dönüşümler true-rms yanıtlıdır ve aralığın %5 ila %100'ü arasında belirtilir.Giriş sinyali tepe faktörü 300 mA'ya kadar 3'e kadar olabilir, 600 mA'da doğrusal olarak tepe faktörü ≤1.5'e düşer.Sinüzoidal olmayan dalga formları için, 3'e kadar bir tepe faktörü için tipik olarak + (%2 okuma + %2 FS) ekleyin.
|
|
¹ 1 kHz bant genişliği
|
|
Ohm Ölçümü
|
|
Kademe
|
Çözünürlük
|
Doğruluk ±(Rdg+Sayımların %'si)
|
|
600.0 Ω
|
0.1 Ω
|
±(%0.9 + 2)
|
|
6.000 kΩ
|
0.001 kΩ
|
±(%0.9 + 2)
|
|
60.00 kΩ
|
0.01 kΩ
|
±(%0.9 + 2)
|
|
600.0 kΩ
|
0.1 KΩ
|
±(%0.9 + 2)
|
|
6.000 MΩ
|
0.001 MΩ
|
±(%0.9 + 2)
|
|
50.0 MΩ ²
|
0.01 MΩ
|
±(%1.5 + 3)
|
|
Aşırı Yük Koruması
|
1000 V rms veya dc
|
|
Açık Devre Testi Gerilimi
|
<8.0 V dc
|
|
Kısa Devre Akımı
|
<1.1 mA
|
|
¹ Doğruluk, aralığın %0 ila %100'ü arasında geçerlidir
|
|
² %80'e kadar bağıl nem
|
|
Diyot Testi
|
|
Diyot Testi Göstergesi
|
Ekran gerilimj düşüşü: 0,6 V 1.0 mA nominal test akımında:
|
|
Doğruluk
|
±(%2 + 3)
|
|
Devamlılık Testi
|
|
Süreklilik Göstergesi
|
25 Ω'un altında ve 100 Ω'un üzerinde kapalı test direnci için sürekli sesli ton. Maksimum Okuma; 1000 Ω
|
|
Açık Devre Gerilimi
|
<8.0 V
|
|
Kısa Devre Akımı
|
1.0 mA typical
|
|
Aşırı Yük Koruması
|
1000 V rms
|
|
Tepki Süresi
|
>1 m sec
|
|
Frekans Ölçümü
|
|
Kademe
|
Çözünürlük
|
Doğruluk ±(Rdg+Sayımların %'si)
|
|
99.99 Hz
|
0.01 Hz
|
±(%0.1 + 1)
|
|
999.9 Hz
|
0.1 Hz
|
±(%0.1 + 1)
|
|
9.999 kHz
|
0.001 kHz
|
±(%0.1 + 1)
|
|
99.99 kHz
|
0.01 kHz
|
±(%0.1 + 1)
|
|
Frekans Sayacı Duyarlılığı
|
|
600.0 mV ac
|
V ac Duyarlılığı (RMS Sinüs Dalgası)¹ 5 Hz - 20 kHz
|
100.0 mV
|
|
V ac Duyarlılığı (RMS Sinüs Dalgası)¹ 20 kHz - 100 kHz
|
150.0 mV
|
|
DC Tetikleme Seviyeleri¹ - 20 kHz²
|
NA
|
|
6.0 V
|
V ac Duyarlılığı (RMS Sinüs Dalgası)¹ 5 Hz - 20 kHz
|
1.0 V
|
|
V ac Duyarlılığı (RMS Sinüs Dalgası)¹ 20 kHz - 100 kHz
|
1.5 V
|
|
DC Tetikleme Seviyeleri¹ - 20 kHz²
|
-400.0 mV ve 2.5 V
|
|
60.0 V
|
V ac Duyarlılığı (RMS Sinüs Dalgası)¹ 5 Hz - 20 kHz
|
10.0 V
|
|
V ac Duyarlılığı (RMS Sinüs Dalgası)¹ 20 kHz - 100 kHz
|
36.0 V
|
|
DC Tetikleme Seviyeleri¹ - 20 kHz²
|
1.2 V ve 4.0 V
|
|
600.0 V
|
V ac Duyarlılığı (RMS Sinüs Dalgası)¹ 5 Hz - 20 kHz
|
100.0 V
|
|
V ac Duyarlılığı (RMS Sinüs Dalgası)¹ 20 kHz - 100 kHz
|
-
|
|
DC Tetikleme Seviyeleri¹ - 20 kHz²
|
12.0 V ve 40.0 V
|
|
1000.0 V
|
V ac Duyarlılığı (RMS Sinüs Dalgası)¹ 5 Hz - 20 kHz
|
300.0 V
|
|
V ac Duyarlılığı (RMS Sinüs Dalgası)¹ 20 kHz - 100 kHz
|
-
|
|
DC Tetikleme Seviyeleri¹ - 20 kHz²
|
12.0 V ve 40.0 V
|
|
¹ Belirtilen doğruluk için maksimum giriş = 10x aralık (1000 V maks). Düşük frekanslarda ve genliklerde gürültü doğruluğu etkileyebilir
|
|
² Tam ölçekli giriş ile 100 kHz'e kadar kullanılabilir
|
|
Kapasitans
|
|
Kademe
|
Çözünürlük
|
Doğruluk ±(Rdg+Sayımların %'si)
|
|
1000 nF
|
1 nF
|
±(%1.2 + 2)
|
|
10.00 μF
|
0.01 μF
|
±(%1.2 + 2)
|
|
100.0 μF
|
0.1 μF
|
±(%1.2 ±90 sayım)
|
|
9999 μF
|
1 μF
|
±(%1.2 ±90 sayım)
|
|
Sıcaklık Ölçümü
|
|
Kademe
|
Çözünürlük
|
Doğruluk ±(Rdg+Sayımların %'si)
|
|
-40 ° C ile 537 ° C
|
0.1 °C
|
±(%1 + 10 sayım)
|
|
-40 ° F ile 998 ° F
|
0.1 °F
|
±(%1 + 18 sayım)
|
|
¹ Doğruluk, cihazın ortam sıcaklığındaki bir değişiklikten sonra 90 dakikalık oturma süresinden sonra geçerlidir.
|
|
İzolasyon Özellikleri
|
|
Ölçüm Aralığı
|
0.01 MΩ ile 2 GΩ
|
|
Test Gerilimleri
|
50, 100, 250, 500, 1000 V
|
|
Test Gerilimi Doğruluğu
|
+%20, -%0
|
|
Kısa Devre Test Akımı
|
1 mA nominal
|
|
Otomatik Deşarj
|
Deşarj süresi <0,5 saniye için C = 1 μF veya daha az
|
|
Canlı Devre Tespiti
|
Testi başlatmadan önce terminal gerilimi > 30 V ise testi engelle
|
|
Maksimum Kapasite Yükü
|
1 μF'ye kadar yük ile çalışabilir
|
|
Çıkış Gerilimi
|
|
50 V (%0 ile +%20)
|
Görüntüleme aralığı
|
0.01 ile 6.00 MΩ
|
|
Çözünürlük
|
0.01 MΩ
|
|
Test akımı
|
1 mA @ 50 kΩ
|
|
Direnç doğruluğu ±(Rdg'nin %'si + Sayımlar)
|
±(%3 + 5 sayım)
|
|
Görüntüleme aralığı
|
6.0 ile 50.0 MΩ
|
|
Çözünürlük
|
0.1 MΩ
|
|
Test akımı
|
1 mA @ 50 kΩ
|
|
Direnç doğruluğu ±(Rdg'nin %'si + Sayımlar)
|
±(%3 + 5 sayım)
|
|
100 V (%0 ile +%20)
|
Görüntüleme aralığı
|
0.01 ile 6.00 MΩ
|
|
Çözünürlük
|
0.01 MΩ
|
|
Test akımı
|
1 mA @ 100 kΩ
|
|
Direnç doğruluğu ±(Rdg'nin %'si + Sayımlar)
|
±(%3 + 5 sayım)
|
|
Görüntüleme aralığı
|
6.0 ile 60.0 MΩ
|
|
Çözünürlük
|
0.1 MΩ
|
|
Test akımı
|
1 mA @ 100 kΩ
|
|
Direnç doğruluğu ±(Rdg'nin %'si + Sayımlar)
|
±(%3 + 5 sayı)
|
|
Görüntüleme aralığı
|
60 ile 100 MΩ
|
|
Çözünürlük
|
1 MΩ
|
|
Test akımı
|
1 mA @ 100 kΩ
|
|
Direnç doğruluğu ±(Rdg'nin %'si + Sayımlar)
|
±(%3 + 5 sayım)
|
|
250 V (%0 ile +%20)
|
Görüntüleme aralığı
|
0.1 to 60.0 MΩ
|
|
Çözünürlük
|
0.1 MΩ
|
|
Test akımı
|
1 mA @ 250 kΩ
|
|
Direnç doğruluğu ±(Rdg'nin %'si + Sayımlar)
|
±(%1.5 + 5 sayım)
|
|
Görüntüleme aralığı
|
60 ile 250 MΩ
|
|
Çözünürlük
|
1 MΩ
|
|
Test akımı
|
1 mA @ 250 kΩ
|
|
Direnç doğruluğu ±(Rdg'nin %'si + Sayımlar)
|
±(%1.5 + 5 sayım)
|
|
500 V (%0 ile +%20)
|
Görüntüleme aralığı
|
0.1 ile 60.0 MΩ
|
|
Çözünürlük
|
0.1 MΩ
|
|
Test akımı
|
1 mA @ 500 kΩ
|
|
Direnç doğruluğu ±(Rdg'nin %'si + Sayımlar)
|
±(%1.5 + 5 sayım)
|
|
Görüntüleme aralığı
|
60 ile 500 MΩ
|
|
Çözünürlük
|
1 MΩ
|
|
Test akımı
|
1 mA @ 500 kΩ
|
|
Direnç doğruluğu ±(Rdg'nin %'si + Sayımlar)
|
±(%1.5 + 5 sayım)
|
|
1000 V (%0 ile +%20)
|
Görüntüleme aralığı
|
0.1 ile 60.0 MΩ
|
|
Çözünürlük
|
0.1 MΩ
|
|
Test akımı
|
1 mA @ 1 MΩ
|
|
Direnç doğruluğu ±(Rdg'nin %'si + Sayımlar)
|
±(%1.5 + 5 sayım)
|
|
Görüntüleme aralığı
|
60 ile 600 MΩ
|
|
Çözünürlük
|
1 MΩ
|
|
Test akımı
|
1 mA @ 1 MΩ
|
|
Direnç doğruluğu ±(Rdg'nin %'si + Sayımlar)
|
±(%1.5 + 5 sayım)
|
|
Görüntüleme aralığı
|
0.6 ile 2.0 GΩ
|
|
Çözünürlük
|
100 MΩ
|
|
Test akımı
|
1 mA @ 1 MΩ
|
|
Direnç doğruluğu ±(Rdg'nin %'si + Sayımlar)
|
±(%10 + 3 sayım)
|
|
Genel Özellikler
|
|
Herhangi Bir Terminale Uygulanan Maksimum Gerilim ve Genel
|
1000 V
|
|
Depolama Sıcaklığı
|
-40 °C İLE 60 °C (-40 °F İLE 140 °F)
|
|
Çalışma Sıcaklığı
|
-20 °C İLE 55 °C (-4 °F İLE 131 °F)
|
|
Sıcaklık Katsayısı
|
<18 °C veya >28 °C (<64 °F veya >82 °F) sıcaklıklar için °C başına 0,05 x (belirtilen doğruluk)
|
|
Bağıl Nem
|
Yoğuşmasız
|
|
%0 ile %95 @ 10 °C ile 30 °C (50 °F ile 86 °F)
|
|
%0 ile %75 @ 30 °C ile 40 °C (86 °F ile 104 °F)
|
|
%0 ile %40 @ 40 °C ile 55 °C (104 °F ile 131 °F)
|
|
Titreşim
|
Rastgele, 2 g, MIL-PRF-28800F, Sınıf 2 cihaz başına 5-500 Hz
|
|
Radyo Frekansı İletişimi
|
2.4 GHz ISM Band
|
|
Radyo Frekansı Sertifikasyonu
|
FCC: T68-FBLE, IC: 6627A-FBLE
|
|
Elektromanyetik Uyumluluk
|
|
Uluslararası
|
IEC 61326-1:Taşınabilir Elektromanyetik Ortam; IEC 61326-2-2 CISPR 11: Grup 1, Sınıf A
|
|
Grup 1: Ekipman, ekipmanın kendi dahili işlevi için gerekli olan iletken olarak birleştirilmiş radyo frekansı enerjisini kasıtlı olarak üretmiştir ve/veya kullanmaktadır.
|
|
A Sınıfı: Ekipman, konutlar ve konut amaçlı kullanılan binaları besleyen düşük voltajlı bir güç kaynağı ağına doğrudan bağlı olanlar dışındaki tüm kuruluşlarda kullanıma uygundur. İletilen ve yayılan bozulmalar nedeniyle diğer ortamlarda elektromanyetik uyumluluğun sağlanmasında potansiyel zorluklar olabilir.
|
|
Ekipman bir test nesnesine bağlandığında, CISPR 11'in gerektirdiği seviyeleri aşan emisyonlar meydana gelebilir. Test uçları ve/veya test probları bağlandığında, ekipman bu standardın bağışıklık gereksinimlerini karşılamayabilir.
|
|
Kore (KCC)
|
A Sınıfı Ekipman (Endüstriyel Yayın ve İletişim Ekipmanı)
|
|
A Sınıfı: Ekipman, endüstriyel elektromanyetik dalga ekipmanı gereksinimlerini karşılar ve satıcı veya kullanıcı bunu dikkate almalıdır. Bu ekipman iş ortamlarında kullanılmak üzere tasarlanmıştır ve evlerde kullanılmamalıdır.
|
|
Amerika Birleşik Devletleri (FCC)
|
47 CFR 15 alt bölüm B. Bu ürün, madde 15.103 uyarınca muaf bir cihaz olarak kabul edilir.
|
|
Kasa Koruması
|
IEC 60529: IP40 (çalışmıyor)
|
|
Güvenlik
|
|
IEC 61010-1
|
Kirlilik Derecesi 2
|
|
IEC 61010-2-033
|
CAT IV 600 V / CAT III 1000 V
|
|
Batarya
|
Dört adet AA batarya (NEDA 15A veya IEC LR6)
|
|
Batarya Ömrü
|
Cihaz kullanımı 1000 saat; İzolasyon testi kullanımı: Cİhaz, oda sıcaklığında yeni alkalin pillerle en az 1000 izolasyon testi yapabilir. Bunlar, 5 saniye açık ve 25 saniye kapalı görev döngüsü ile 1000 V ila 1 MΩ arasında standart testlerdir.
|
|
Boyut (H x W x L)
|
5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 inç)
|
|
Ağırlık
|
550 g (1.2 lb)
|
|
Yükseklik
|
İşletim
|
2000 m
|
|
Depolama
|
12,000 m
|
|
Kapsama Alanı Kapasitesi
|
%100 olan kapasitans hariç aralığın %110'u
|
|
Frekans Aşırı Yük Koruması
|
<107 V Hz
|
|
mA Girişi İçin Sigorta Koruması
|
0.44A, 1000 V, IR 10 kA
|
