700G Serisi Hassas Basınç Gösterge Kalibratörleri
- 15 ile 10.000 psi arasında dokuz model
- Basınç ölçümlerinin kolay görüntülenmesi için parlak arka aydınlatmalı ekran
- Koruyucu kılıf ile dayanıklı, sağlam tasarım
- Yüksek doğruluk, bir yıl için % 0,05 toplam ölçüm belirsizliği
- Eksiksiz ölçüm ve test sonucu için 700PTPK pnömatik pompa seti veya 700HTPK hidrolik pompa seti ile birleştirilmiştir
- 700G/TRACK yazılımı ile bir bilgisayara veya dahili belleğe talep ölçüm kaydı
- Patlayıcı gazlar içerdiği bilinen özel bölgelerde güvenle çalışın;
- CSA: Sınıf 1, Bölüm 2, Grup A-D değeri
- ATEX: değer II 3 G Ex nA IIB T6
- Üç yıl garanti, yatırım için uzun vadeli değer sağlar.
| Model |
Aralık |
Çözünürlük |
Doğruluk |
Burst Basıncı |
| Fluke-700G01 |
-10 - +10 inH2O |
0.001 inH2O
|
Pozitif basınç ± %0.1aralık |
3 psi 210 mbar |
| -20 mbar - 20 mbar |
0.001 mbar |
Vakum ± %0.1aralık |
| Fluke-700G02 |
-1 to +1 psi, |
0.0001 psi 0.001 mbar |
Pozitif basınç ±% 0.1 aralık |
5 psi 350 mbar |
| -70 mbar to 70 mbar |
Vakum ±% 0.1 aralık |
| 700G04 |
-14 - 15 psi |
0.001 psi 0.0001 bar |
Pozitif basınç ± % 0,05 FS |
60 psi 4 bar |
| -0,97 - 1 bar |
Vakum ± % 0,1 FS |
| 700G05 |
-14 - 30 psi |
0.001 psi 0.0001 bar |
Pozitif basınç ± % 0,05 FS |
120 psi 8 bar |
| -0,97 - 2 bar |
Vakum ± % 0,1 FS |
| 700G06 |
-12 - 100 psi |
0,01 psi 0,0001 bar |
Pozitif basınç ± % 0,05 FS |
400 psi 26 bar |
| -0.83 - 6.9 bar |
Vakum ± % 0,1 FS |
| 700G27 |
-12 - 300 psi |
0.01 psi 0.001 bar |
Pozitif basınç ± % 0,05 FS |
1200 psi 80 bar |
| -0.83 - 20 bar |
Vakum ± % 0,1 FS |
| 700G07 |
-12 - 500 psi |
0,01 psi 0,001 bar |
Pozitif basınç ± % 0,05 FS |
2000 psi 138 bar |
| -0.83 - 34 bar |
Vakum ± % 0,1 FS |
| 700G08 |
-14 - 1000 psi |
0.1 psi 0.001 bar |
Pozitif basınç ± % 0,05 FS |
4000 psi 266 bar |
| -0,97 - 69 bar |
Vakum ± % 0,1 FS |
| Fluke-700G10 |
-14 - 2000 psi, |
0.1 psi, |
Pozitif basınç ± % 0,05 FS |
8000 psi 550 bar |
| -.97 bar - 140 bar |
Vakum ± % 0,1 FS |
| 700G29 |
-14 - 3000 psi |
0,01 psi 0,001 bar |
Pozitif basınç ± % 0,05 FS |
10000 psi 690 bar |
| -0,97 - 200 bar |
Vakum ± % 0,1 FS |
| 700G30 |
-14 - 5000 psi |
0,01 psi 0,001 bar |
Pozitif basınç ± % 0,05 FS |
10000 psi 690 bar |
| -0,97 - 340 bar |
Vakum ± % 0,1 FS |
| 700G31 |
-14 - 10000 psi |
1 psi |
Pozitif basınç ± % 0,05 FS |
20000 psi 1035 |
| -0,97 - 690 |
0,01 bar |
Vakum ± % 0,1 FS |
| Fluke-700GA4 |
0 - 15 psia |
0.001 psi |
±% 0.05 aralık |
60 psi 4 bar |
| 0 - 1 bar mutlak |
0.0001 bar |
| Fluke-700GA5 |
0 - 30 psia |
0.001 psi |
±% 0.05 aralık |
120 psi 8 bar |
| 0 - 2 bar mutlak |
0.0001 bar |
| Fluke-700GA6 |
0 - 100 psia |
0.01 psi |
±% 0.05 aralık |
400 psi 27 bar |
| 0 - 6.9 bar mutlak |
0.0001 bar |
| Fluke-700GA27 |
0 - 300 psia |
0.01 psi |
±% 0.05 aralık |
1200 psi 80 bar |
| 0 - 20 bar mutlak |
0.001 bar |
| Fluke-700RG05 |
-14 - +30 psi, |
0.001 psi |
Pozitif basınç ±%0.04 okuma + %.01 aralık |
90 psi 6 bar |
| -0.97 - +2 bar |
0.0001 bar |
Vakum ±% 0.05 aralık |
| Fluke-700RG06 |
-12 - 100 psi, |
0.01 psi |
Positive pressure, |
400 psi 27 bar |
| -0.83 - 6.9 bar |
0.0001 bar |
Vakum ±% 0.1 aralık |
| Fluke-700RG07 |
-12 - 500 psi, |
0.01 psi |
Pozitif basınç ±%0.04 okuma + %.01 aralık |
2000 psi 138 bar |
| -0.83 - 34 |
0.001 bar |
Vakum ±% 0.1 aralık |
| Fluke-700RG08 |
-14 - 1000 psi, |
0.1 psi |
Pozitif basınç ±%0.04 okuma + %.01 aralık |
4000 psi 275 bar |
| -0.97 - 69 bar |
0.001 bar |
Vakum ±% 0.1 aralık |
| Fluke-700RG29 |
-14 - 3000 psi, |
0.1 psi |
Pozitif basınç ±%0.04 okuma + %.01 aralık |
10000 psi 690 bar |
| -0.97 - 200 bar |
0.01 bar |
Vakum ±% 0.1 aralık |
| Fluke-700RG30 |
-14 - 5000 psi, |
0.1 psi |
Pozitif basınç ±%0.04 okuma + %.01 aralık |
15000 psi 1035 bar |
| -0.97 - 340 bar |
0.01 bar |
Vakum ±% 0.1 aralık |
| Fluke-700RG31 |
-14 - 10000 psi, |
1 psi |
Pozitif basınç ±%0.04 okuma + %.01 aralık |
20000 psi 1380 bar |
| -0.97 - 690 bar |
0.01 bar |
Vakum ±% 0.1 aralık |
| Mekanik Özellikler |
| Boyutlar (YxGxD) |
12,7 cm x 11,4 cm x 3,7 cm |
| Basınç bağlantısı |
NPT Erkek`te ¼, ( ¼ ISO adaptöre NTP`de 1/4 sağlanmıştır) |
| Muhafaza |
Dökme ZNAL |
| Ağırlık |
0,56 kg muhafazasında |
| Ekran |
5-1/2 basamaklı, 16,53 mm yükseklikte 20 kademeli çubuk grafik, %0 - 100 |
| Güç |
Üç adet AA alkalin pil |
| Pil ömrü |
Arkadan aydınlatma olmadan 1.500 saat (kesintisiz), yavaş örnekleme hızında 2000 saat |
Fluke`tan 700G Serisi Hassas Basınç Test Göstergeleri
Sağlam ve yüksek doğruluk oranına sahip kapsamlı basınç gösterge serisi; parlak arka aydınlatmalı ekran, cihazın kolay tutulmasını sağlayan koruyucu muhafaza ve toplam basınç ölçümü çözümüne yönelik isteğe bağlı basınç testi setleri sunuyor
Taşınabilir elektronik test ve ölçüm teknolojisinde dünya lideri olan Fluke Corporation, Fluke® 700G Serisi Hassas Basınç Test Göstergelerinin en zor endüstriyel ortamlarda yüksek doğruluk oranıyla basınç ölçümü sağlayan dokuz adet kullanımı kolay, sağlam ve güvenilir modelini sunar.
700G Serisi modelleri, bir yıl içinde %0,05 oranında toplam ölçüm belirsizliği ile hemen hemen tüm uygulamalara yönelik basınç testi sağlayarak 0,001 psi’lik çözünürlük (model 700G04) ile -14 ve 15 psi (inç kareye düşen ağırlık) değerleri arasında ve 1 psi’lik çözünürlük (model 700G31) ile -14 ve 10.000 psi değerleri arasında ölçüm yapabilir. Bu modeller, 700G/TRACK yazılımı (aşağıya göz atın) ile birlikte kullanıldığında 8493 adete kadar basınç ölçümü kaydı tutabilir.
Tüm modeller, verilerin herhangi bir ortamda kolaylıkla görüntülenebilmesi için parlak arka aydınlatmalı ekran, hızlı bağlantı yapmaya yönelik ¼ inç ISO adaptöre ¼ inç NPT ve göstergeyi koruyup tutulmasını kolaylaştıran lastik muhafaza özelliklerine sahiptir.
Basınç göstergeleri, patlayıcı gaz içeren alanlarda çalışmaya yönelik CSA: Sınıf 1, Bölüm 2, Grup A-D ve ATEX: II 3 G Ex nA IIB T6’nın Kendinden Güvenli derecelendirmesine sahiptir.
Basınç Testi Setleri
700G Serisi, eksiksiz basınç testi çözümleri sağlamak için isteğe bağlı iki test seti sunar. 700PTPK Pnömatik Test Seti ve 700HTPK Hidrolik Test Seti; el pompaları, hortum ve adaptörler içerir ve eksiksiz, taşınabilir test sistemleri oluşturmak için 700G Serisinden herhangi bir gösterge ile birleştirilebilir. Her iki set de göstergenin pompaya bağlı kalmasını sağlarken pompayı ve göstergeyi korumak için sağlam bir kasaya sahiptir.
Fluke 700G/TRACK kayıt yazılımı, basınç ölçümlerini kaydetmesi ve analiz etmesi gereken kişiler için kayıtlı verilerin bilgisayara indirilmesini sağlar. 700G/TRACK ile kayıt yapılandırmaları, uzaktan kayıt olayları için 700G Serisi göstergelerine indirilebilir. Bu ölçümler daha sonra bir bilgisayara yüklenebilir ve görüntülenebilir ya da daha fazla analiz için dışa aktarılabilir. 700G/TRACK, bilgisayar ile bağlantı kurmak için bir kablo içerir.
Fluke-700PTPK Pnömatik Test Pompası Seti
- 600 psi`ye kadar basınç oluşturur.
- Doğrudan 700G serisi basınç test göstergesine bağlanır.
- Seti 700PXX basınç modülleri ve 71x kalibratörlerle kullanın.
- Test edilecek basınç cihazına bağlamak için gerekli hortum ve adaptörleri içerir.
- Gösterge veya 717 ve pompa setinin kolay ve korunaklı taşınması için muhafaza kutusu vardır.
Fluke-700HTPK Hidrolik Test Pompası Seti
- 10.000 psi`ye kadar basınç oluşturur.
- Doğrudan 700G serisi basınç test göstergesine bağlanır.
- Seti 700PXX basınç modülleri ve 717 kalibratörlerle kullanın.
- Test edilecek basınç cihazına bağlamak için gerekli hortum seti ve adaptörleri içerir.
- Gösterge veya 71x ve pompa setinin kolay ve korunaklı taşınması için muhafaza kutusu vardır.
700G/TRACK kayıt yazılımı
- Bilgisayara gerçek zamanlı veriler kaydetmek için 700G serisi göstergeler ile kullanın.
- Uzaktan kayıt olayı için 700G serisi göstergelere kayıt yapılandırması indirin.
- Kayıt olayı okuma hızını, süresini ve ölçüm birimlerini yapılandırın.
- Uzaktan kayıt tutulan ölçümleri yükleyin ve ölçümleri görüntüleyin veya aktarın.
- Bilgisayar bağlantısı için iletişim kablosu içerir.

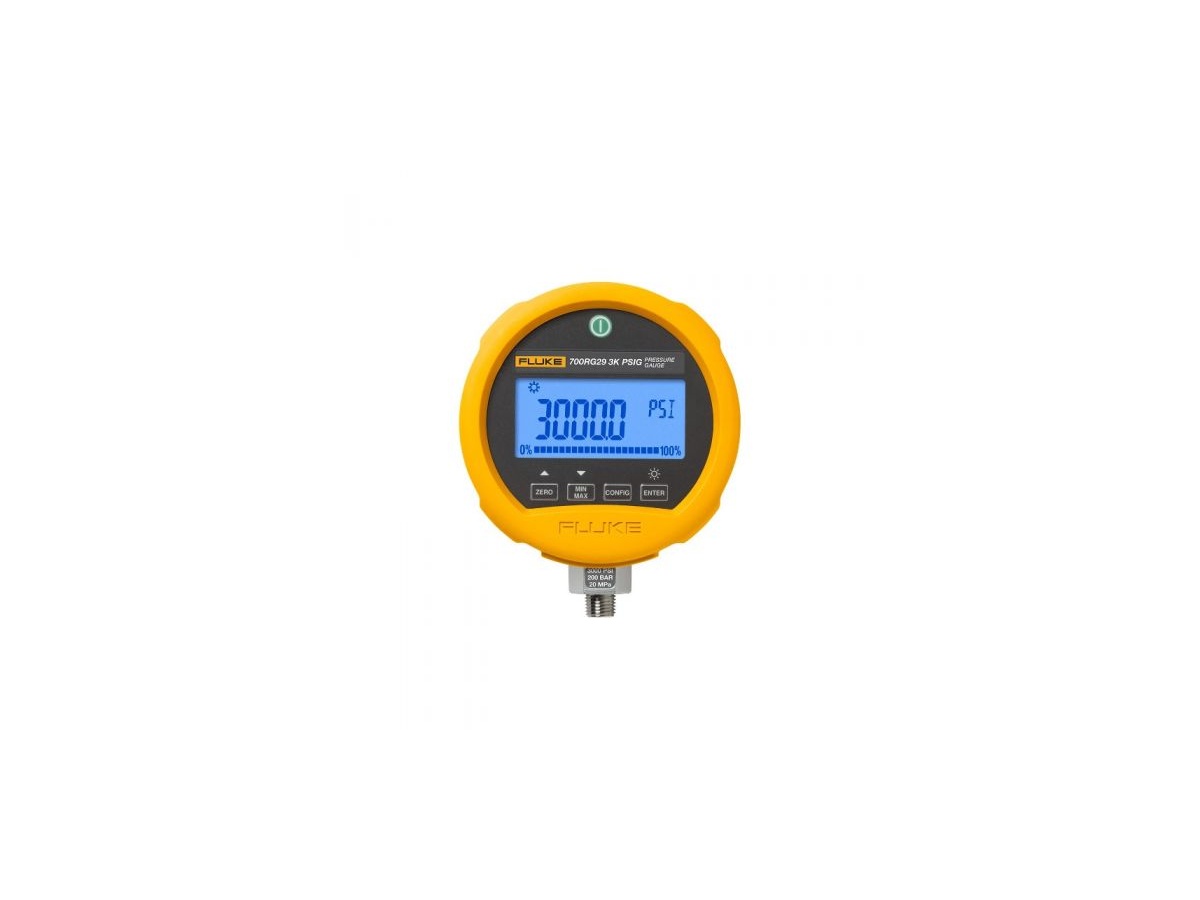

FLUKE-700RG29 BASINÇ GÖSTERGESİ, REFERANS, 3.000 PSIG
Dahil olanlar:
- 14 Dilde Kullanım Kılavuzu CD-ROM'da
- İzlenebilir Kalibrasyon Sertifikası
- 1/4˝ NPT - 1/4˝ ISO Adaptör
