CE Belgesine sahip KL-100 Lineer Devre Laboratuvarı (1)-Elektrik Devre Laboratuvarı elektrik ile ilgili temel kavramları öğrenciye kavratabilmeye yönelik olarak dizayn edilmiştir. Elektronik devre deneylerinde gerekli olan güç kaynağı, fonksiyon jeneratörü, analog ve dijital metreler ana modülün üzerine monte edilmiştir. Deney seti ile birlikte geniş deney içeriğine sahip toplam 11 adet deney modülü vardır. Ana modül üzerinde gerektiğinde çıkartılabilir özellikte 1680 bağlantı noktalı breadboard da bulunmalıdır. Set bu yapısı ile hem zaman hem de maliyetten tasarruf sağlayan bir yapıya sahiptir.

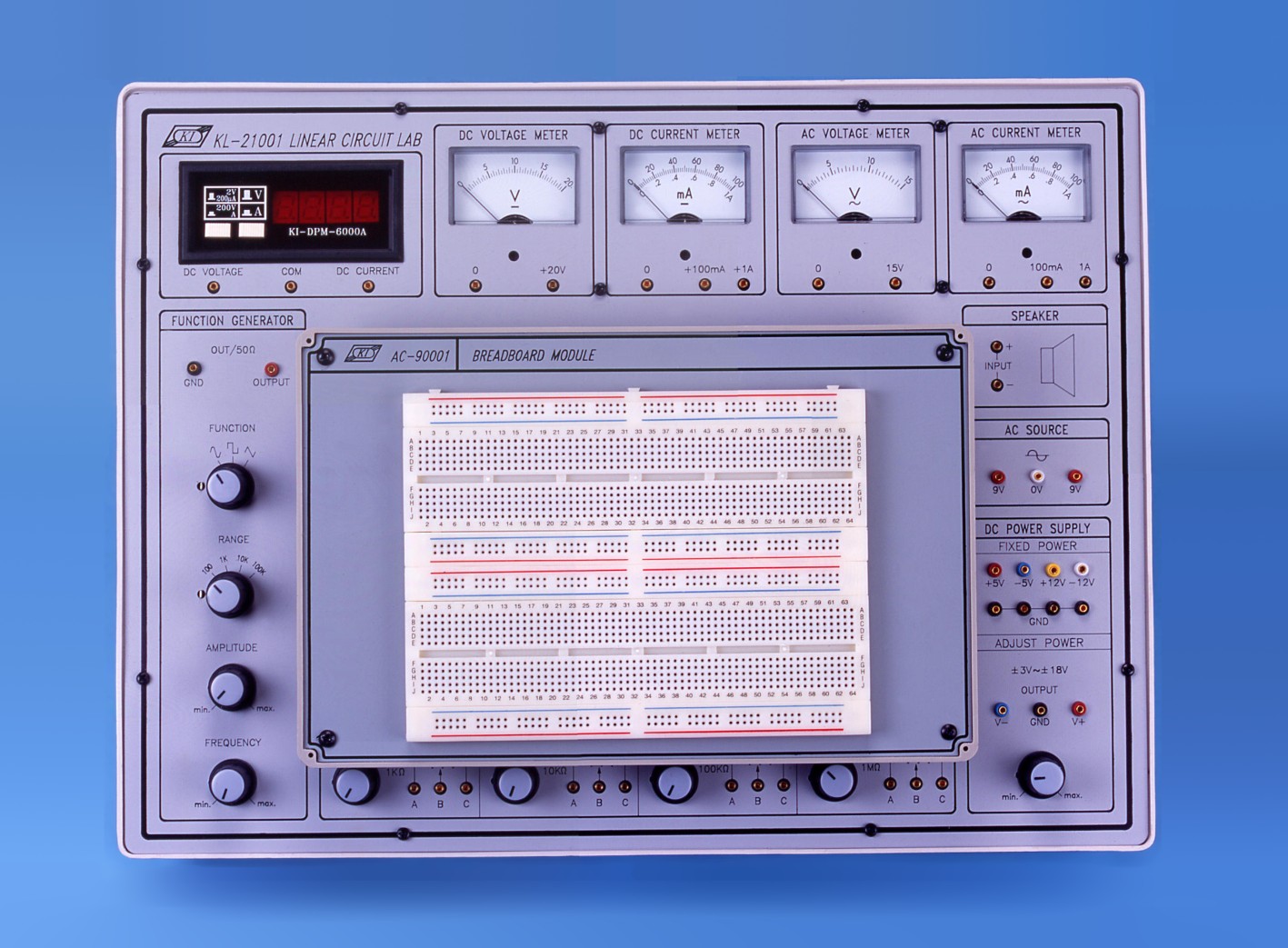

Sete ait ana modül (KL-21001) aşağıdaki özelliklere sahip olmalıdır.
DC Güç Kaynağı
Sabit Güç kaynağı
Voltaj Aralığı: +/-5 V,+/- 12 V
Maksimum Çıkış Akımı: 0.3 A
Çift DC Güç Kaynağı
Voltaj Aralığı: +/- 3Volt ~ +/- 18 V sürekli ayarlanabilir
Maksimum Çıkış Akımı : 1 A
AC Güç Kaynağı
Voltaj Aralığı : 9V-0V-9V
Maksimum Akım Çıkışı : 500 m A
Çıkış korumalı olmalıdır
Sinyal Jeneratörü
Çıkış dalga formu: Sinüs, Kare ve Üçgen
Çıkış frekansı : 10Hz~ 100 k Hz ,4 set edilebilir
Hassasiyet: +/- 5% full skala
Çıkış Empedansı : 50 OHM
Çıkış Voltajı: ³18 volt p-p (açık loop) ; ³ 9 V p-p (50 OHM yük altında)
3 ½ Dijit Dijital Multimetre
DC Voltaj Aralığı : 2 V; 200V
DC Voltaj Hassasiyeti: +/-0.3 % okunan değerin + 1 dijit
DC Akım Aralığı: 200 m A , 2000 m A
DC Akım Hassasiyeti : +/- 0.5 % okunan değerin + 1 dijit
Analog Metre
AC Akım : 0 ~100 m A ~ 1 A
AC Voltaj : 0 ~ 15 V
DC Akım : 0 ~ 100m A ~ 1 A
DC Voltaj : 0~ 20 V
Hoparlör: Bir adet 8 W, 0.25 W hoparlör
Ayarlanabilir Dirençler
1 KW ,3 Terminalli (A,B,C) 0.25 W ayarlanabilir rezistör
10 KW 3 Terminalli (A,B,C) 0.25 W ayarlanabilir rezistör
100 KW 3 Terminalli (A,B,C) 0.25 W ayarlanabilir rezistör
1 MW,3 Terminalli (A,B,C) 0.25 W ayarlanabilir rezistör
Breadboard : 1680 bağlantı noktalı breadboard

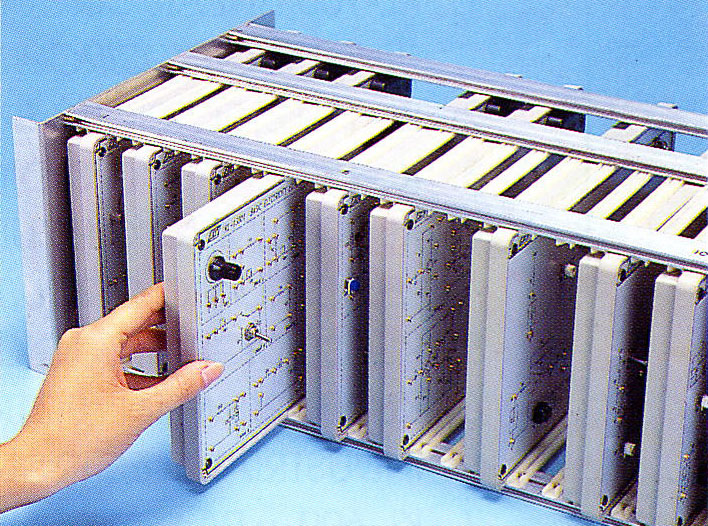

Cihaz ile birlikte aşağıdaki deney modülleri verilmektedir. Bu deney setleri ile birlikte en az 60 deney yapılabilmektedir.
1.Temel Elektrik Deneyleri Modülü(KL-13001)
Ohmmetre Kullanımı
Direnç Karakteristikleri
DC Akım Ölçümü
Ohm Kanunu
DC Devrelerde Güç
Seri-Parelel Bağlama ve Kirchoff Kanunu
Süperpozisyon, Thevenin ve Norton Teoremleri
Maksimum Güç Transfer Teoremleri
DC RC Devreler ve Transient Olgusu
AC Gerilim Ölçümü
AC Akım Ölçümü
AC RC Devreler
AC RL Devreler
AC RLC Devreler
AC Devrelerde Güç
Trasformatör Karakteristikleri
Seri Direnç Devreleri
Parelel Direnç Devreleri
LC Filtre
2.Magnetizma Element Indüksiyon Modülü(KL-13002)
Manyetik Aygıt
3.Magnetik Alan Modülü(KL-13003)
Manyetik Alan
Manyetik Eğri Çizimi
Manyetik Alan Kuvveti
Lenz ve Faraday Kanunları
4.Amper Kanunu Modülü(KL-13004)
Amper Kanunu
5.Fleming Kanunu Modülü(KL-13005)
Fleming Kanunu
6.Elektromagnetik Indüksiyon Modülü(KL-13006)
Self Indüksiyon
Ortak Indüksiyon
Manyetik Akış Tespiti
7.Elektronik Devre Deney Modülü(KL-13007)
Diyot Karakteristikleri
Rectifier Devreleri
Filtre Devreleri
Zener Diyot Karakteristikleri
LED Karakteristikleri
Transistör Karakteristikleri
Multimetre Fonksiyonları
FET Karakteristikleri
SCR Karakteristikleri
UJT Karakteristikleri
8.Temel Elektronik Devre Deney Modülü(I) (KL-13008)
Basit Yükselteç
Tamamlayıcı Yükselteç
Voltaj Regülatör
Dimmer Devresi
Çokkatlı Kaskat Yükselteç
Röle Karakteristikleri
Dokunma Kontrollü Anahtar
9.Temel Elektronik Devre Deney Modülü(II) (KL-13009)
Push Pull Yükselteç
Wheatstone Köprüsü
10.Endüstriyel Kontrol Uygulamaları Deney Modülü(KL-13010)
CDS Karakteristikleri
Işık Kontrollü Devre
Termistör Karakteristikleri
Sıcaklık Kontrollü Devre
Ses Kontrolü Devre
11.Osilatör karakteristikleri ve Uygulamaları Modülü(KL-13011)
Blok Osilatör
Elektronik Birdcall Devresi
Astable Multivibratör
LED Flasher Devresi
LC Rezonans Devresi
Aksesuarlar:
- Bağlantı kabloları : 2 mm-2mm, 300mmL, 25 adet
- Bağlantı fişleri : 2mm, 10mm 10 adet
- Türkçe ve İngilizce kapsamlı deney kılavuzu ve eğitici el kitabı
- Anahtar: 1 adet
