NİTELİKLER:



• Elektrik, elektronik ve mantık devrelerinin tasarımını öğrenmek için elektrik ve elektronik öğrencileri için ideal.
• Öğrenmeyi destekleyecek en etkili yoldur. Güç kaynağı, fonksiyon üreteci, ölçü aletleri hepsi setin içindedir.
• Tüm kaynaklarda aşırı yük koruması vardır.
• Tek bir ana modül ile, kullanıcı, farklı eğitim başlıklarını istediği modülü seçerek öğrenebilir.
• KL–210 Temel Elektrik Devreleri Laboratuvarı, yeni başlayanlar için elektrik devreleri konusunda en basit ve tam eğitim için en iyi çözümdür.





ANA MODÜL (KL-21001)





DC GÜÇ KAYNAĞI



• Sabit DC güç kaynağı :
• Çıkış gerilimleri : ±5V, ±12V
• Max. çıkış akımı : 0.3A
• Aşırı yük korumalı
• Simetrik DC güç kaynağı:
• Çıkış gerilimi : ±3V~±18V Devamlı ayarlanabilir
• Max. çıkış akımı : 1A
• Aşırı yük korumalı



AC GÜÇ KAYNAĞI



• Çıkış gerilimleri: 9V~0V~9V
• Max. çıkış akımı: 500 m A
• Aşırı yük korumalı









•
•
•
•
•
•

SİNYAL ÜRETECİ

• Darbe üreteci: (TTL seviyesi)
• Frekans aralığı : 1Hz~10KHz 4 ayarlı, devamlı ayarlanabilir
• Çıkış gücü: 10 TTL yük
• Darbe anahtarları :
• 2 bağımsız çıkış, TTL seviyesi
• Q, Q’ çıkışları darbe uzunluğu > 5ms
• Çıkış gücü: 10 TTL yük
• Data anahtarı
• 8 set bağımsız kontrollü anahtar TTL seviyesi, bastırıcı devreli
• Çıkış gücü: 10 TTL yük









•
•
•
•
•
•

FONKSİYON ÜRETECİ

• Çıkış dalga formu: Sinüs, üçgen, kare dalga
• Çıkış frekansı: 10~100KHz 4 ayarlı, devamlı ayarlanabilir
• Çıkış genliği: 18Vpp (Açık devre) 9Vpp (50 Ohm yük)









•
•
•
•
•
•

ÖLÇÜMLER VE GÖSTERGELER

3 1/2 Dijital Voltmetre/Ampermetre

• DC gerilim aralığı : 2V，200V
• DC gerilim hassasiyeti : ±(0.3% of reading +1 digit)
• DC akım aralığı : 200uA，2000mA
• DC akım hassasiyeti : ±(0.5% of reading +1digit)
• Galvanometre
• Akım aralığı : ±50mA
• Hassasiyet : Class 2.5
• LED Göstergeler: 10 set bağımsız LED göstergesi high, low lojik gösterge.
• Giriş empedansı : <100K ohm

Dijital Göstergeler

• 2 set bağımsız 7-segment LED
• BCD-7segment kod çözücü/sürücü ve Dp girişi
• 8-4-2-1 kod girişi

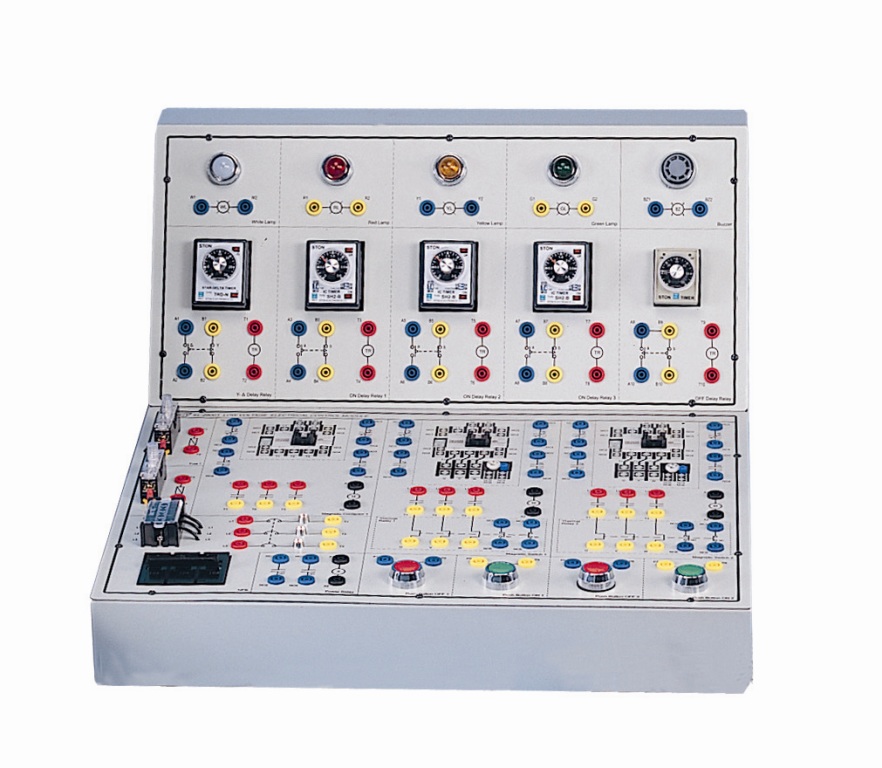

Alçak gerilim elektriksel kontrol modülü (KL-28001)



·Sigortasız 220V/10 A çıkış
·2 sigortalı 220V/5A lik çıkış
·1 adet manyetik kontaktör
·2 adet termal röleli manyetik anahtar
·220V pushbuton
·3 adet ON gecikme rölesi
·1 adet OFF gecikme rölesi
·1 adet yıldız üçgen gecikme rölesi
·220V luk pilot lamba
·220V buzzer
·Güç rölesi
·Alçak gerilim kontrol modülü ile birlikte kullanılmak üzere 1 adet tek fazlı (KL-28003), 1 adet üç fazlı ((KL-28003) motor ve yük ünitesi modülü(KL-28006) de verilmektedir.
·Temel Elektrik Devreleri Laboratuvarı
·Temel Cihazlar Modülü (KL–24001)
·Temel Elektrik Deneyleri Modülü (KL–24002)
·Sensor Modülü (1) ( KL–24003)
·Sensor Modülü (2) ( KL–24004)
·Alçak Gerilim Elektrik Kontrol Modülü (KL–28001-Opsiyon)

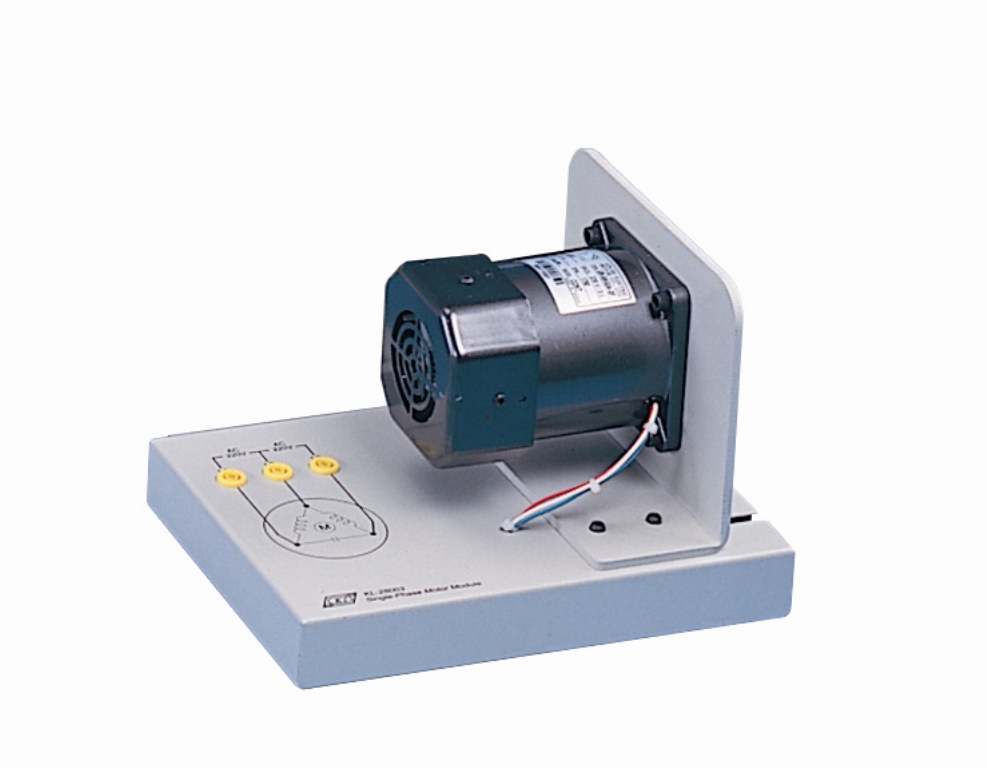

·Tek Faz Motor Modülü(AC 220V) (KL–28003-Opsiyon)
·Üç Faz Motor Modülü(KL–28004-Opsiyon)

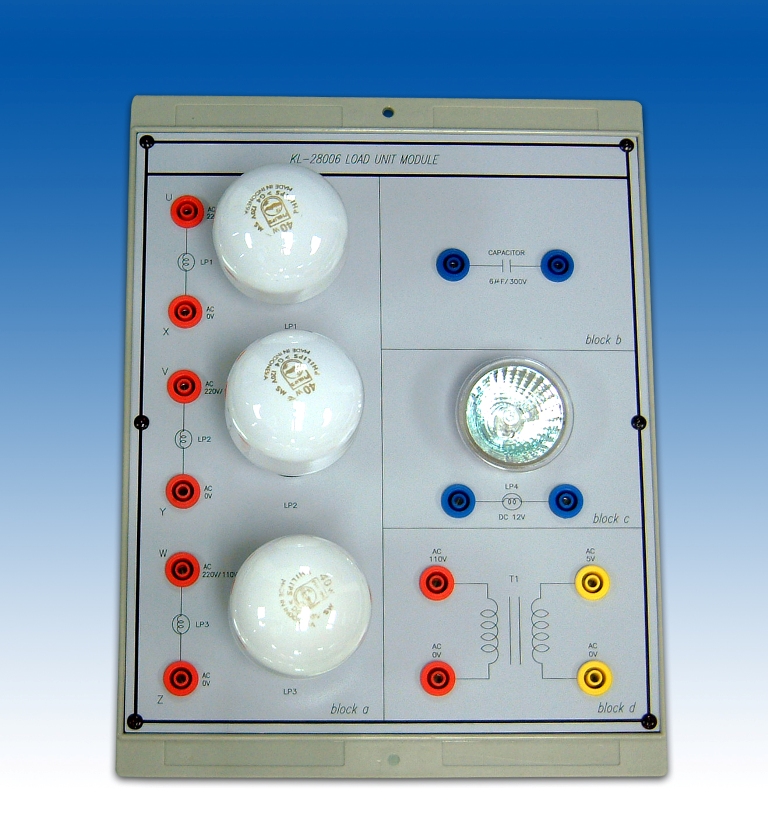

·Yük Ünitesi Modülü(KL–28006-Opsiyon)
·Elektronik Deneyleri Modülleri
·Diyot, Kırpıcı ve Kenetleyici Devreler Modülü (KL–25001)
·Doğrultma, Türev ve Integral Alıcı Devreleri (KL–25002)
·Transistor Yükselteç Devreleri Modülü(KL–25003)
·Çok Katlı Kuvvetlendirici Modülü(KL–25004)
·FET Devreleri Deney Modülü(KL–25005)
·Op-Amp Yükselteç Devreleri Modülü (1)( KL–25006)
·Op-Amp Yükselteç Devreleri Modülü (2)( KL–25007)
·Op-Amp Yükselteç Devreleri Modülü (3)( KL–25008)
·Op-Amp Yükselteç Devreleri Modülü (4)( KL–25009)
·Op-Amp Yükselteç Devreleri Modülü (5)( KL–25010)
·Dijital Lojik Deneyleri Modülleri
·Kombinezonsal Lojik Devre Modülü (1)( KL–26001)
·Kombinezonsal Lojik Devre Modülü (2)( KL–26002)
·Kombinezonsal Lojik Devre Modülü (3)( KL–26003)
·Kombinezonsal Lojik Devre Modülü (4)( KL–26004)
·Kombinezonsal Lojik Devre Modülü (5)( KL–26005)
·Ardisil Lojik Devreleri Deney Modülü (1)( KL–26006)
·Ardisil Lojik Devreleri Deney Modülü (2(KL–26007)

AKSESUARLAR

Deney Kılavuzu, Bağlantı Kabloları, Bağlantı Soketleri, Breadboard



İÇERDİĞİ DENEYLER:



1.Temel Elektrik Devreleri

1.Temel Elemanlar:

(1) Direnç
(2) Kondansatör
(3) Bobin
(4) Diyot
(5) Transistor
(6) IC


2.Temel Elektrik Deneyleri

(1)Direnç ölçümleri
(2)DC gerilim/ akım ölçümleri
(3)Ohm kanunu
(4)AC gerilim/ akım ölçümleri
(5)Seri/paralel direnç devreleri
(6)Wheatstone köprüsü
(7)Kirchoff kanunları
(8)Thevenin teoremi
(9)Norton teoremi
(10)Maksimum güç transferi teoremi
(11)RLC DC geçicilik kavramı
(12)AC akım/ gerilim deneyleri
(13)RLC AC seri/paralel devre deneyleri
(14)Harmonik devreler
(15)Güç ve güç faktörü
(16)Güç ve enerji ölçümleri





3.Seviye Kontrolü

(1)Seviye kontrol devresi









4.Limit – Fotoelektrik Kontrolü

(1)Limit kontrol
(2)Fotoelektrik kontrol









5.Elektrik Makineleri Deneyi (Opsiyon)

(1)Elektrik makineleri start-stop kontrolü
(2)Elektrik makineleri yük kontrolü
(3)Elektrik makineleri devir yönü kontrolü
(4)Elektrik makineleri faz sırası kontrolü
(5)Elektrik makineleri kapalı çevrim konrtolü









6.3 Faz Indüksiyon Motor Deneyli (Opsiyon)

(1)Faz Indüksiyon Motor Y-delta step-down start kontrolü
2.Elektronik Devreleri Deneyleri









1.Diyot Deneyleri

(1)Diyot V-l karakteristik eğrisi
(2)Seri diyotlu kırpıcı devre
(3)DC seviyesi değiştirilmiş seri diyotlu kırpıcı devre
(4)Paralel diyotlu kırpıcı devre
(5)DC seviyesi değiştirilmiş paralel diyotlu kırpıcı devre
(6)Diyot kenetleyici devre
(7)DC seviyesi değiştirilmiş diyot kenetleyici devre
(8)LED akım karakteristiği
(9)Diyot doğrultma devresi
(10)Diyot filtre devresi
(11)Çoklu gerilim doğrultma devresi









2.Transistor Deneyleri

(1)PNP - NPN transistor
(2)Transistor E, B, C
(3)Transistor β ölçüm
(4)Transistor Ie, Ib, Ic
(5)Transistor çıkış karakteristik eğrisi









3.Transistor Yükselteç Devreleri

(1)Sabit polarma devresi
(2)Bölünmüş polarma devresi
(3)Geri beslemeli polarma devresi
(4)Küçük sinyal yükselteç devresi
(5)Küçük sinyal eşdeğer devresi
(6)Ortak emetör yükselteç devresi
(7)Ortak kolektör yükselteç devresi
(8)Ortak baz yükselteç devresi









4.Transistor Çiftli Seri Yükselteç Devreleri

(1)RC bağlamalı seri yükselteç
(2)Doğrudan bağlı seri yükselteç
(3)Transformatör bağlamalı seri yükselteç
(4)Push-Pull yükselteç devresi









5.Darlington FET Devreleri

(1)Darlington devreleri
(2)Alan etkili transistör/ Field effect transistor (FET) tipleri ve karakteristikleri
(3)FET G, D, S
(4)Ortak kaynak yükselteç devresi
(5)Ortak kanal yükselteç devresi
(6)Ortak kapı yükselteç devresi









6.Op-Amp Yükselteçler

(1)Op-Amp yükselteçlerin karakteristikleri
(2)Evirmeyen yükselteç
(3)Eviren yükselteç
(4)Gerilim izleyici devre
(5)Toplayıcı yükselteç
(6)Çıkarıcı yükselteç
(7)Kesici devre
(8)Sabit gerilim devresi
(9)Sabit akim devresi
(10)Türev alıcı devre
(11)Integral alıcı devre
(12)Enstrümantasyon kuvvetlendirici devre









7.Op-Amp Yükselteç Uygulama Devreleri

(1)Yüksek geçiren yükselteç devresi
(2)Alçak geçiren yükselteç devresi
(3)Bant geçiren yükselteç devresi
(4)Ton kontrol devresi









8.Op-Amp Yükselteçler Osilatör Devreleri

(1)Karşılaştırıcı
(2)Gerilim bandı karşılaştırıcı
(3)Schmitt osilatör devresi
(4)RC faz kaydırmalı osilatör devresi
(5)Wien köprüsü osilatör devresi
(6)Tek kararlı harmonik osilatör devresi
(7)Parazit sinyali üreteci
(8)Darbe oranı ayarlanabilir osilatör devresi









9.Diğer Devreler

(1)Türev, Integral alıcı devreler
(2)Kristal osilatör devreleri
3.Dijital Lojik Deneyler









1.Temel Lojik Kapı Deneyleri

(1)Eşik gerilimi ölçümleri
(2)Gerilim/ akım ölçümleri
(3)Temel lojik kapı fonksiyon testleri
(4)TTL, CMOS karakteristikleri
(5)VE, VEYA, DEGIL kombinasyonlu devre
(6)Karşılaştırıcı









2.Toplayıcı, Çıkarıcı Deneyi

(1)Yarım toplayıcı devresi
(2)Tam toplayıcı devresi
(3)Yarım çıkarıcı devresi
(4)Tam çıkarıcı devresi
(5)4 bit ekleyici
(6)4 bit çıkarıcı
(7)BCD kod toplayıcı devresi
(8)4 bitten 10 bite kodlayıcı









3.Kod Çözücü, Kodlayıcı Devreleri

(1)4 bitten 2 bite kod çözücü
(2)2 bitten 4 bite kodlayıcı
(3)BCD’den 7-segment displaye kod çözücü







4.Kod çözücü, Çoğullayıcı, Çoğullama Çözücü Deneyleri

(1)9 bitten 4 bite kodlayıcı
(2)1 bitten 8 bite çoğullama çözücü
(3)2 bitten 1 bite çoğullama çözücü
(4)8 bitten 1 bite çoğullama çözücü
(5)Analog çoğullayıcı, çoğullama çözücü









5.IC Devre Deneyleri

(1)ALU, aritmetik lojik ünit devresi
(2)Eşlik Biti üreteç devresi









6.Flip-Flop devresi

(1) RS flip-flop
(2) D flip-flop
(3) JK flip-flop
(4) T flip-flop
(5) D flip-floplardan kaymalı kaydedici yapımı
(6) Önceden ayarlı sol/ sağ kaymalı kaydedici









7.Sayıcı, LEDli Metronom, Trafik Işıkları Deneyi

(1)Asenkron 8’e bölmeli yukarı sayıcı
(2)7490’li asenkron yukarı sayıcı
(3)İkili sistem senkron yukarı sayıcı
(4)LEDli Metronom









Trafik ışıkları
