Deney Modüllerinin Yapısı:
Deney noktalarının tamamı ve bağlantı kabloları paslanmaya karşı altın kaplamadır. Modüllerin üzerleri çizilmeye karşı antistatik boya ile boyalıdır.Deney noktalari arasindaki baglantilar 2 mm lik test kablolari ile yapilmaktadir.

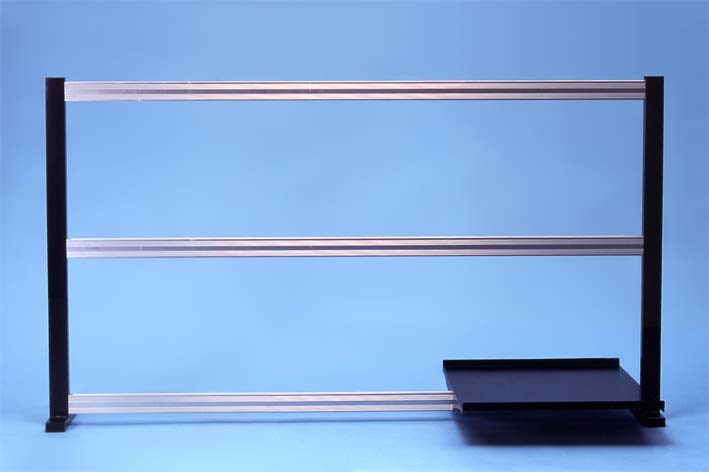

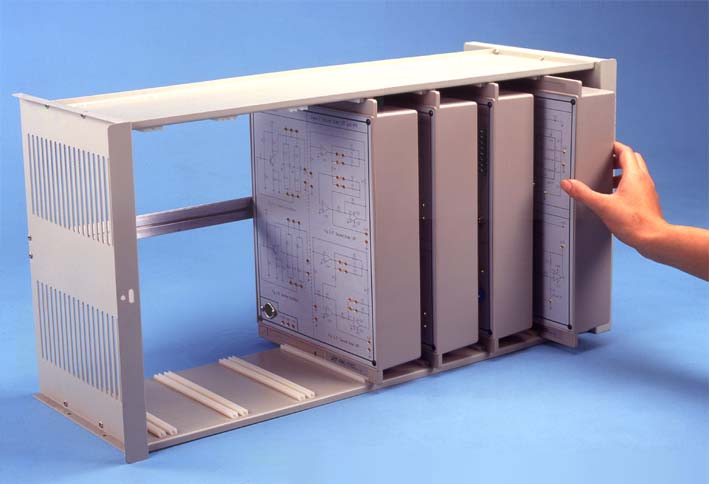

Devreler,bloklar ve elektronik malzemeler her birmolülün üzerindeki yüzeye monte edilmistir. 297x226x60 mm ebatlarinda olan modüller plastik bir çerçeve ile saglamlastirilmistir. Modüller,masa üzerinde de rahatça kullanilmak üzere dizayn edilmistir. KL-99001 saklama kabini, modüllerin düzgün bir sekilde muhafaza edilmesine olanak vermektedir. KL-97001, profilden yapilmis olan deney çerçevesi opsiyoneldir.
Eğitim Setine Dahil Olan Modüller

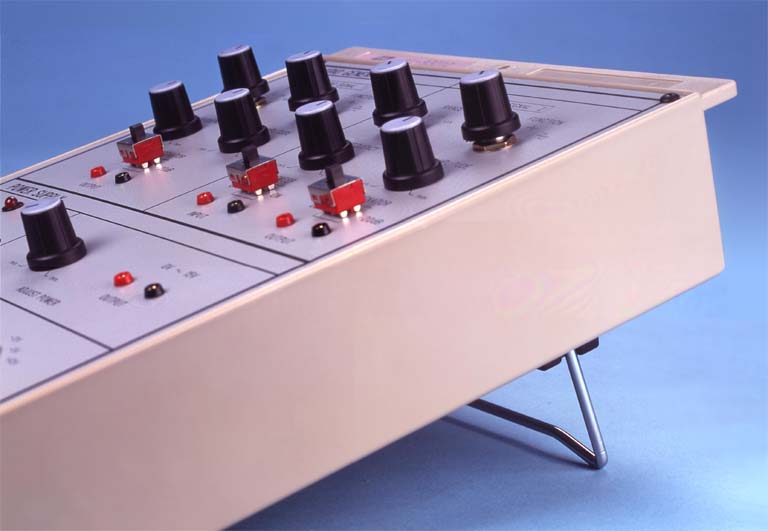

KL-96001 Ana Modül
1.Çıkış Dalga Formu: Sinüs, Kare Dalga, Üçgen Dalga ve TTL üretebilmelidir.
2.Ayarlanabilir çıkış gerilimi:
1 Hz – 50 KHz için 0–20 Vpp ayarlanabilir,
50 KHz – 200 KHz için 0–16 Vpp ayarlanabilir,
200 KHz – 500 KHz için 0–10 Vpp ayarlanabilir yapıdadır.
3. Çıkış frekansı seçilebilir 6 farklı aralıkta olmalıdır.
A. 1 Hz – 10 Hz ayarlanabilir;
B. 10 Hz – 100 Hz ayarlanabilir;
C. 100 Hz – 1 KHz ayarlanabilir;
D. 1 KHz – 10 KHz ayarlanabilir;
E. 10 KHz – 100 KHz ayarlanabilir;
F. 100 KHz – 500 KHz ayarlanabilir olmalıdır.
4 AM Modülasyon girişi genliği 0 – 5 Vpp, 1Hz – 100 KHz aralığındadır
5 FM Modülasyon girişi 0- 5 Vpp, Giriş Empedansı 10K ve 50:1 Modülasyon
aralığındadır.
6 FSK Modülasyon giriş empedansı 10KΩ,düşük gerilim seviyesi için
giriş ≤ 0,7V ayarlanabilir, yüksek gerilim seviyesi giriş ≥ 3V sabit frekanslıdır.
7 V/F Converter,
Giriş Gerilimi : 0 – 20 V
Çıkış Frekansı : 0 – 20 KHz
Dönüşüm Oranı : 1 V = 1 KHz olmalıdır.
8 Ayarlanabilir DC Güç Kaynağı
Çıkış Gerilimi : 0 – 20 V Ayarlanabilir
Maksimum Çıkış Akımı : 100 mA olmalıdır.
9 Sabit DC Güç Kaynağı
Çıkış Gerilimi : +5 V, -5V (anma akımı 500 mA)
Çıkış Gerilimi : +12 V, -12V (anma akımı 300 mA)
10 Universal frequency/period counter
Fonksiyonları : Logic Probe/Frequency/Period/Pulse Width/Single Pulse
Giriş frekans aralığı : 1Hz – 99,999999 Mhz , 10 Hz – 100 MHz aralığındadır.
Giriş periyodu aralığı : 0,01 µS – 999999,99 µS , 1 µS – 99999999 µS aralığındadır.
Giriş Sinyali : TTL, Analog sinyal (Vin ≥ 2.2 Vpp)
Örnekleme zamanı : 1 sn & 0,1 sn
Display : 8-digit, 7 segment display.
11 Giriş gerilimi AC 90 – 220V , 50 – 60 MHz .
Analog Deney Modülleri
1.KL-93001 Osilator /Ikinci Dereceden LPF&HPF:
1)RF Osilatör
a)Osilatör frekansi:500 k Hz ~10 MHZ
b)Besleme kaynagi:+12 V
2)Ikinci dereceden LPF ve HPF
a)Düsük geçiren-3 db frekansi:1 KHZ ~10 KHZ
b) Yüksek geçiren-3 db frekansi:800HZ~8 KHZ
c)Besleme kaynagi:+12 V;-12 V
2.KL-93002 AM Modulator /Demodulator:
1)AM Modülatör
a)Tasiyici sinyal:100 KHZ ~2 MHZ
b)Audio Sinyal:1 KHZ ~3 KHZ
c)Besleme kaynagi:+12 V ,-5 V
2)AM Demodülatör:
a)Tasiyici sinyal:100 KHZ ~2 MHZ
b)Audio Sinyal:1 KHZ ~3 KHZ
c)Besleme kaynagi:+12 V ,-12 V
3.KL-93003 DSB-SC & SSB Modulator /Demodulator:
1)DSB-SC Modülatör:
a)Tasiyici sinyal:500 KHZ ~ 1 MHZ
b)Audio Sinyal:1 KHZ ~ 2 KHZ
c)Besleme kaynagi:+12 V ,-5V
2)SSB Modülatör:
a)Tasiyici sinyal:453 KHZ
b)Audio Sinyal:1 KHZ ~ 2 KHZ
c)Besleme kaynagi:+12 V ,-5 V
3)DSB-SC Demodülatör:
a)Tasiyici sinyal:500 KHZ ~2 MHZ
b)Audio Sinyal:1 KHZ ~3 KHZ
c)Besleme kaynagi:+12 V
4) SSB Demodülatör:
a)Tasiyici sinyal:453 KHZ
b)Audio Sinyal:2 KHZ
c)Besleme kaynagi:+12 V
4.KL-93004 FM Modulator /Demodulator:
1)MC 1648 Modülatör:
a)Tasiyici sinyal:2 MHZ ~ 3 MHZ
b)Audio Sinyal:3 KHZ ~ 8 KHZ
c)Besleme kaynagi:+5V
2)LM566 Modülatör:
a)Tasiyici sinyal:2 KHZ ~20 KHZ
b)Audio Sinyal:1 KHZ ~ 5 KHZ
c)Besleme kaynagi:+5 V ,-5 V
3)LM565 Demodülatör:
a)Tasiyici sinyal:2 KHZ ~ 20 KHZ
b)Audio Sinyal:1 KHZ ~ 5 KHZ
c)Besleme kaynagi:+5 V;-5 V
FM-AM Demodülatör:
a)Tasiyici sinyal:500 KHZ~ 2 MHZ
b)Audio Sinyal:1 KHZ ~ 5 KHZ
c)Besleme kaynagi:+5 V; -5 V
5.KL-93005 PLL Frekans Sentezleyici:
1)Frekans seçim araligi:1 KHZ~1.5 MHZ
2)Referans Frekansi:Kristal Osilatör1 KHZ ya da 10 KHZ
3)Faz Dedektörü &VCO:IC 4046
4)Ayarlanabilir Capture araligi
5)Ayarlanabilir Lock-In araligi
6.KL-93006 TDM(Time pision Multiplexing)Çogullayici ve Bölücü Modülü
1.TDM Çogullayici
1.1.Audio sinyal üreteç
a.Üçgen üreteç:1 kHz~ 10 kHz,+/- 5pp
b. Kare üreteç:1 kHz~ 10 kHz,+/- 5pp
c.Sinüs üreteç:20 kHz~ 50 kHz,+/- 5pp
1.2. Analog anahtarlamali çogullayici
a.TDM Kanal : Kanal A,B,C 3 port
b.Ahahtar Syn.gerilim seviyesi +/- 7 V pp
c.TDM anahtarlama frekansi:M1,M0 seçici
00:100 kHz 01:10 k Hz 10:5 kHz 11:1 kHz
d. TDM çerçeve üreteç TDM
I.FSYNO: TDM çerçeve senkronal iletim palsi:TTL seviyesi
II.FCLKX:TDM data senkronal clock : TTL seviyesi
III.FYNCO:TDM.Kanal çerçeve senkronal clock : TTL seviyesi
e.TDM :Senkronizasyon için çerçeve oto start seviyesi:TTL seviyesi
2.TDM Bölücü
2.1. Analog anahtarlama bölücü
a.TDM karmasik sinyal düzeyi ± 7V pp
b.Anahtarlama gerilim düzeyi ± 7V pp
c.TDM nahtarlama düzeyi :M1,M0 seçici
00:100k Hz 01:10 k Hz 10:5 k Hz 11:1 k Hz
d.FSYNI :TDM baslangiç çerçevesi girisi: TTL düzeyi
e.Oto start çerçeve dedektörü :TTL seviye
2.2.TDM bölücü çikisi:Kanal A, B,C 3 port
3.TDM Çerçeve alici sayici:Fcnt0~Fcnt7:8 Bit :TTL düzeyi
7.KL-93007 FDM (Frequency-pision multiplexing )Çogullayici ve Bölücü Modülü
1.FDM çogullayici
1.1.FDM çogullayici kanal : Kanal A,B,C 3 port
1.2.Wien köprü audio sinyal jeneratörü
a.Degisken sinüs üreteç:1 kHz~ 10 kHz,0~12V pp
b. Sabit sinüs üreteç:3 kHz+/ %20, 3- Vpp
c.Sabit sinüs üreteç: 1 kHz+/ %20, 3- Vpp
1.3.HARTLEY tasiyici sinyal jeneratörü
a.Trimming tasiyici üreteç:500 kHz, %5, 0~12 V pp
b.Trimmingtasiyici üreteç:300 kHz , %5, 0~12 V pp
c.Sabit tasiyici üreteç: 100 kHz , %5, 0~12 V pp
1.4.AM Modülatör
a.Tasiyici sinyal:100 kHz~500 k Hz
b. Audio sinyal:1 kHz~20 k Hz
c.Modülasyon orani&Seviyesi :10% ~100 %
d.FDM. Yüksek band genisligi SUM:1 Hz ~1 MHZ
2.FDM Bölücü
1.FDM bölücü kanallar:Kanal A,B,C 3 port
2.AM Band tonu
Tasiyici Band geçiren filtre BPF: 3 kanal girisi :2 V pp
Kanal A:500 Khz Ayarl.+/-20%, BW :100kHz,+/-10%
Kanal B: 300 Khz Ayarl.+/-20%, BW :100kHz,+/-10%
Kanal C: 100 Khz Ayarl.+/-20%, BW :100kHz,+/-10%
3.AM Bölücü
a.AM dogrultmaç
b.LPF Audio band :1 Hz~10 kHz
c.Audio sinyal yükseltgeç : 1 kHz~20 kHz, 0~1V pp
d.FDM bölücü Audio sinyal çikisi
Kanal A:Sinüs:1 Khz~10 kHz,10 Vpp
Kanal B: 1 Khz~10 kHz,10 Vpp
Kanal C: 1 Khz~10 kHz,10 Vpp
8.KL-93008 Sinyal dönüstürücü yeniden üretim modülü
1.Yukari asagi frekans dönüstürücü
1.1.AD633 Çogullayici
a.Frekans A Giris:10 kHz ~1 MHz
b.Frekans B Giris:10 kHz ~1 MHz
1.2.Second order LPF . asagi dönüstürücü: 1 k Hz ~100 kHz
1.3.Second order HPF . yukari dönüstürücü: 500 k Hz ~1 MHz
1.4.Harici LPF &HPF
2.Tasiyici sinyal düzelme
3.Senkron clock düzeltme
Dijital Deney Modülleri
1.KL-94001 AD/DA Çevirici Uygulamalari:
1)Analog Dijital Dönüstürücü:
a)Çözünürlük:8 bit yada 256 adim
b)Darbe frekansi: 100 KHZ ; 800 KHZ
c)Giris voltaj araligi:0 ; 5V
d)Besleme gerilimi:+5 V
2)Dijital AnalogDönüstürücü:
a)Dijital Giris:8 bit
b)Çikis Gerilim tipi: Tek ya da bipolar
c)Besleme kaynagi: +12 V ; - 12V
d)Besleme kaynagi:+5 V
2.KL-94002 PWM Modulator /Demodulator:
1)PWM Modülatör:
LM741 PWM:
a)Tasiyici sinyal:1.5 KHZ ~2 KHZ
b)AudioSinyal:500 HZ
c)Besleme kaynagi:+12 V,-12V
LM555 PWM:
a)Tasiyici sinyal:5 KHZ ~ 10 KHZ
b)AudioSinyal:1 KHZ
c)Besleme kaynagi:+12 V
2)PWM Demodülatör:
a)Audio sinyal:500 HZ ~; 700 HZ
b)Modülasyon Sinyal:5 KHZ ~6 KHZ
c)Besleme kaynagi:+12 V
3.KL-94003 FSK Modulator/Demodulator:
1)FSK Modülatör
a)Bosluk sinyali:1270 HZ
b)Isaret sinyali:1070 HZ
c)Çikis gerilimi:0; 5 V
d) Besleme kaynagi:+12 V ; -12 V
2)FSK Demodulator
a)Bosluk sinyali:1270 HZ
b)Isaret sinyali:1070 HZ
c)Çikis gerilimi:0; 5 V
d)Besleme kaynagi:+5 V ; -5 V
4.KL-94004 CVSD Modulator /Demodulator , Manchester Code Encode/Decode:
a)Manchester kodlarin sifrelenmesi
b)Manchester kodlarin sifrelerinin çözülmesi
5.KL-94005 ASK Modulator /Demodulator:
1)ASK Modülatör:
a)Tasiyici sinyal:20KHZ ~ 200 KHZ
b)Modüle edilmis sinyal:1 KHZ ~ 10 KHZ
2)ASK Demodülatör
ASK Modülatörün asenkronize zarf dedektörü
a)Tasiyici sinyal:20 KHZ ~ 200 KHZ
b)Modüle edilmis sinyal:1 KHZ ~10 KHZ
ASK Modülatörün Senkronize ürün dedektörü
a)Tasiyici sinyal:20 KHZ ~ 200 KHZ
b)Modüle edilmis sinyal:1 KHZ ~10 KHZ
6.KL-94006 PSK/QPSK Modulator:
QPSK bilgi akisina ait Üretim&Ölçüm
a)Bilgi hizi:400 bps ~1000 bps
QPSK Modülatör:
a)Tasiyici sinyal:7 KHZ
b)Bilgi hizi:400 bps
7.KL-94007 PSK/QPSK Demodulator:
a)Tasiyici sinyal:7 KHZ
b)Bilgi hizi:400 bps
