Keithley Interaktif SourceMeter® Cihazların kullanımı ile kolay I-V Karakterizasyonu

Keithley 2450 Interaktif SourceMetre (SMU) cihazı ile KickStart’ın I-V karakterizasyon uygulamalarını birleştirerek, akım-gerilim (I -V) testlerini çeşitli materyallerde, 2 çıkışlı çok çıkışlı yarı iletken cihazlarda, güneş hücrelerinde, gömülü sistemler ve benzerlerinin üzerinde kolayca ve hızlıca gerçekleştirebilirsiniz. I-V karakterizasyon uygulaması 4 adete kadar birbiri ile bağlantılı interaktif SourceMeter SMU cihazı kontrol edebilir. SMU cihazlarının her birini çeşitli bias ve linear, log, list, çift tarama ve DC bias seviyelerinin dahil olduğu kaynak tarama operasyonları için yapılandırabilirsiniz.

Uygulamanın kaynak gerilimi veya akımı içermesine bakmaksızın, IV karakterizasyonu size voltaj, akım, ve hatta direncini hem de aynı zamanda ölçümleme özgürlüğü verir. Zaman etiketi, I-V eğrilerinin çiziminde zamanın fonksiyon olarak desteklenmesini sağlar.

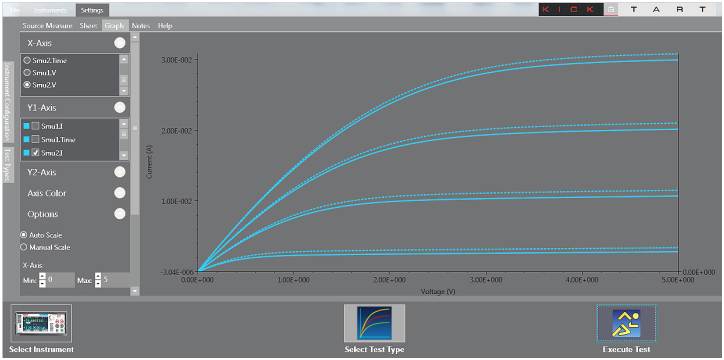

2 adet 2450 SourceMeter SMU cihazı kullanarak, gerilim kapılarına karşı MOSFET Ids- Vds çizimi. KickStart, referans veriler ile deney sonuçlarını kıyaslamak için veri eklemenize imkan sunar.

Veri Yakalama ve Saklama (Logging)

Datalogger uygulamasını kullanarak 80-kanallı 2700 Modelini, web-tabanlı 2701 veya 200 -kanallı 2750 Integra Serisi Multimetre/Switch Sistemlerinini ayarlayın, programlayın ve kontrol edin. 6½- dijit hassas multimetre, cihaz-kademe ayarlama ve kontrolün entegre edildiği kompakt paketli 3 model. Birkaç dakika içerisinde kanalları yapılandırarak, limit, tetikleme kaynağı gibi parametreleri ayarlayabilir ve gerçek zamanlı olarak sonuçları izleyebilirsiniz.

2280S Serisi Hassas Ölçüm Güç Kaynaklarını kontrol

KickStart’ın hassas DC güç uygulaması, cihaz veya sistemlere güç sağlamanızı kolaylaştırır. 2280S Serisi Hassas ölçümleme güç kaynaklarının operasyonunu PC klavyesi üzerinden kontrol ederek, cihazın sunduğu gelişmiş özelliklere erişebilirsiniz. Örneğin, bir cihazın çalışma kapasitesinin üzerinde güç tüketimi yaptığını izlemek için otomatik testleri hızlıca ayarlayabilirsiniz veya DUT’ların yük akımı durumunu izleyebilirsiniz. Cihazın performansının çalışma kademesinin üzerinde olduğunu otomatik olarak test edebileceğiniz Tarama Listesi(List Sweep) fonksiyonunu kullanabilir, gerilim geçişlerinde cihazın tepkisini izleyebilirsiniz.

PC GEREKSİNİMLERİ

Donanım

• İşlemci: 1GHz (2GHz veya üzeri tavsiye edilir)

• RAM: 1GB (32 BIT), 2GB (64 BIT) (4GB veya üzeri tavsiye edilir)

İŞLETİM SİSTEMİ

• Windows 7 ve 8 (32 Bit, 64 Bit)

KickStart Cihaz Kontrol Yazılımı, karmaşık cihaz programlamalarına gerek olmadan birkaç dakika içerisinde ölçüm alabilmenizi sağlar. Kickstart, çeşitli Ketihley cihazlarında I-V karakterizasyonu, veri yakalama, saklama(logging) ve güç kaynağı kontrolünün gerçekleştirilmesini sağlar. Cihaza herhangi bir standart arayüzler üzerinden yazılım arayüzü: LAN, USB ve GPIB. Veriler, grafik, tablo veya her iki formatta da görüntülenebilir. Tüm veriler saklanıp, Microsoft Excel® gibi yazılım ortamlarında ileri analizler için aktarılabilirler. Grafikler aynı zamanda kurulum için kullanılan teknik yazılara da gönderilebilirler.

3 adımda işleme başlama

1 Size uygun cihazı seçmek için cihaz bünyesindeki Discovery Tool’u kullanınız.

2 Uygulamanızı seçin.

3 Ayarlayın, test edin ve çalıştırın.
