Langer E1 Set PCB Bağışıklık Test Sistemi

E1 Bağışıklık Test Sistemi elektronik kartların geliştirme aşamasında Burst/ESD gibi eletktromanyetik darbe girişimlerine karşı bağışıklığının testi için kullanılan bir hata ayıklama araç setidir. Kart üzerinde bölgesel olarak darbe halinde akım, elektrik alan ya manyetik alan uygulanarak zayıf noktaların bulunmasını sağlar. EMC testlerinden geçemeyen cihazlarda hata durumlarının tekrarlanarak sorunun kök nedenini bulmak için kullanılabilir.

Bir yandan girişim sinyalleri karta uygulanırken diğer taraftan S21  sensör ve fiber optik kablo ile şüpheli noktalardaki girişim miktarı minimum etkileşim ile izlenebilir.

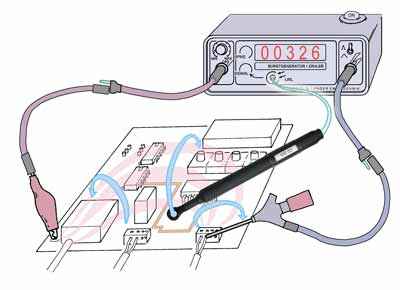

SGZ 21 Burst Generator ile doğrudan pcb hatlarına (örn. Ground Plane) akım uygulanabileceği gibi, aşağıdaki problar kullanılarak manyetik ya da elektrik alan olarak uygulanabilir.
