Langer ESA1 Set Yayınım Test Sistemi

Langer ESA1 Set Yayınım Test Sistemi

Langer ESA1 Set Yayınım Test Sistemi

Langer ESA1 Set Yayınım Test Sistemi

Langer ESA1 Set Yayınım Test Sistemi

Langer ESA1 Set Yayınım Test Sistemi

Langer ESA1 Set Yayınım Test Sistemi

ESA1, test altındaki cihazın yaydığı elektromanyetik girişimleri ölçmek için kullanılan bir EMC ön uyumluluk araç setidir. ESA1 set içerisindeki elektrik ve manyetik yakın alan probları ile girişim kaynakları tespit edilebilir. HFW 21 RF akım transformatörü ve preamplifier ile iletim yoluyla yayınım ölçümleri de yapılabilir. Yaygın spektrum analizör modellerini destekleyen ChipScan-ESA bilgisayar yazılımı spektrum analizör ile uzaktan haberleşerek, kayıt alabilir, ölçümleri karşılaştırabilir. Ek olarak ölçümün dış ortamdan etkilenmesini önlemek için EMC çadır ile ground plane de set içerisinde yer almaktadır.

Langer ESA1 Set Yayınım Test Sistemi

HFW 21 RF Akım Transformatörü
Frekans aralığı	100 kHz - 1 GHz
Sürekli güç derecesi
Akım	10 A
Dielektrik dayanım	50 V
Boyutlar (U x G x Y)	(135 x 32 x 28) mm
HFA 21 RF Bypass
Kapasitans	10 pF ... 100 nF
Dielektrik dayanım	50 V
Koruma Çadırı (900x500x400 mm)
Attenuated shielding	45 dB - 50 dB / 30 MHz - 1GHz
Boyutlar (U x G x Y)	(900 x 500 x 400) mm
Ağırlık	12 kg
Yakın Alan Probları
Frekans aralığı	30 MHz - 3 GHz
CS-ESA yazılımı
İşletim sistemi	Windows XP/Vista/7 (en son servis paketleri)
PA 203 preamplifier
Frekans aralığı	100 kHz - 3 GHz
Amplifikasyon	20 dB
Besleme voltajı	12 V DC
Akım girişi	50 mA
Maksimum giriş gücü	+13 dBm

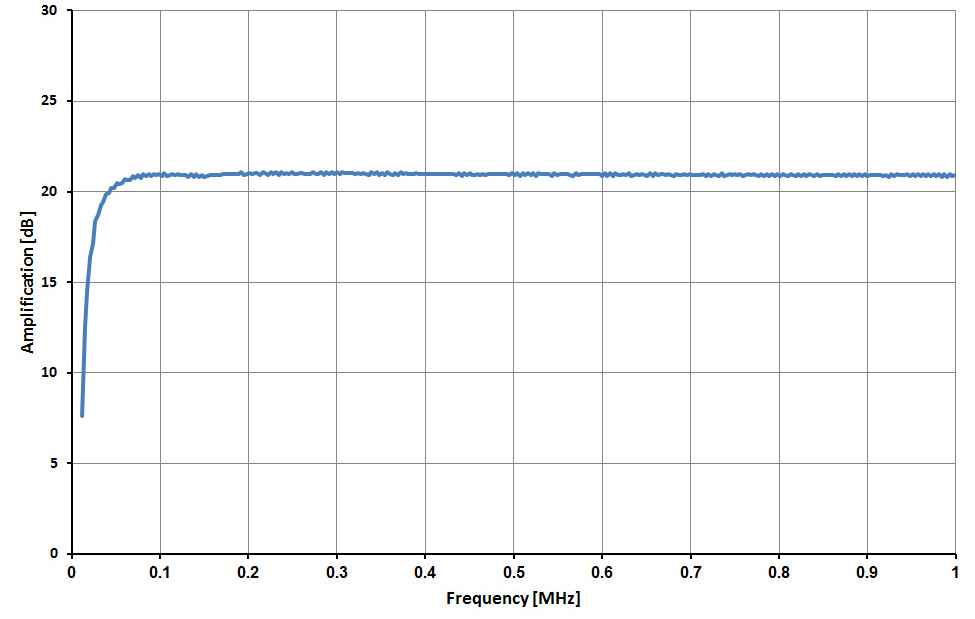

Frekans tepkisi (detay)

Langer ESA1 Set Yayınım Test Sistemi

1xCS-ESA seti, ChipScan-ESA Yazılımı / USB

1xDongle, Licence Dongle

1x HFW 21, RF Akım Trafosu

1xHFA 21, RF Bypass

1xZ23-1 set, Koruma Çadırı(900 x 500x 400) mm

1x PA 203 BNC, Preamplifier 100 kHz 3 GHz'e kadar

1x RF-B 0.3-3, H-Alan Probu mini 30 MHz 3 GHz'e kadar

1x RF-B 3-2, H-Alan Probu 30 MHz 3 GHz'e kadar

1x RF-E 02, E-Alan Probu 30 MHz 1,5 GHz'e kadar

1x RF-E 05, E-Alan Probu 30 MHz 3 GHz'e kadar

1x RF-E 10, E-Alan Probu 30 MHz 3 GHz'e kadar

1x RF-R 0.3-3, H-Alan Probu mini 30 MHz 3 GHz'e kadar

1x RF-R 3-2, H-Alan Probu 30 MHz 3 GHz'e kadar

1x RF-R 50-1, H-Alan Probu 30 MHz 3 GHz'e kadar

1x RF-R 400-1, H-Alan Probu 30 MHz'den 3 GHz'e kadar

1x RF-U 2.5-2, H-Alan Probu 30 MHz'den 3 GHz'e kadar

1x RF-U 5-2, H-Alan Probu 30 MHz'den 3 GHz'e kadar

1x ESA1 acc, Aksesuarlar

1xESA1 case, System case

1xESA1 m, Kullanıcı Kılavuzu

Doküman İsmi	Tarih	İndirme	Boyut	İndir
Langer ESA1 Set Yayınım Test Sistemi	06/12/2024 09:42:32	30	2,84 MB	İndir

ESA1; ESA 1; ESA1 Set; ESA-1
