Langer ICR E150 Set, Yakın Alan Mikroprob, E-alanı 7 MHz'den 3 GHz'e kadar
Yakın alan mikroprobu, elektriksel yakın alanların yüksek çözünürlüklü ölçümü için tasarlanmıştır. ICR E probu ile aşağıdaki ölçümler yapılabilir:
ICR RF prob başlığındaki ölçüm elektrodu, ölçüm yüzeyine yatay olarak hizalanmıştır.
Prob muhafazasına bir ön amplifikatör entegre edilmiştir ve kapalı Bias-Tee ile çalıştırılır.
ICR yakın alan probları teslim edilmeden önce kalite kontrolünden geçer. Farklı referans kurulum ölçümleri gerçekleştirilir ve ortaya çıkan düzeltme çizgileri oluşturulur. İki farklı düzeltme çizgisi belirlenir - standart bir düzeltme çizgisi ve bir E-alan düzeltme çizgisi.
Dikkat: ICR probu yapısı gereği darbeye karşı hassastır ve taşıma ve kullanım için koruyucu bir kapakla birlikte gelir.
Langer ICR E150 Set, Yakın Alan Mikroprob, E-alanı 7 MHz'den 3 GHz'e kadar
Frekans aralığı | 7 MHz ... 3 GHz |
Çözünürlük | 65 µm |
İç çap | (150 x 35) µm |

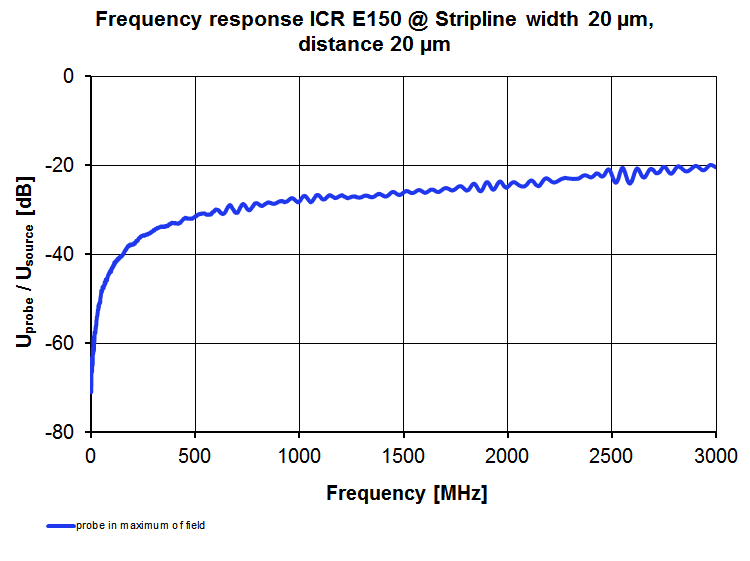

Frekans tepkisi | |

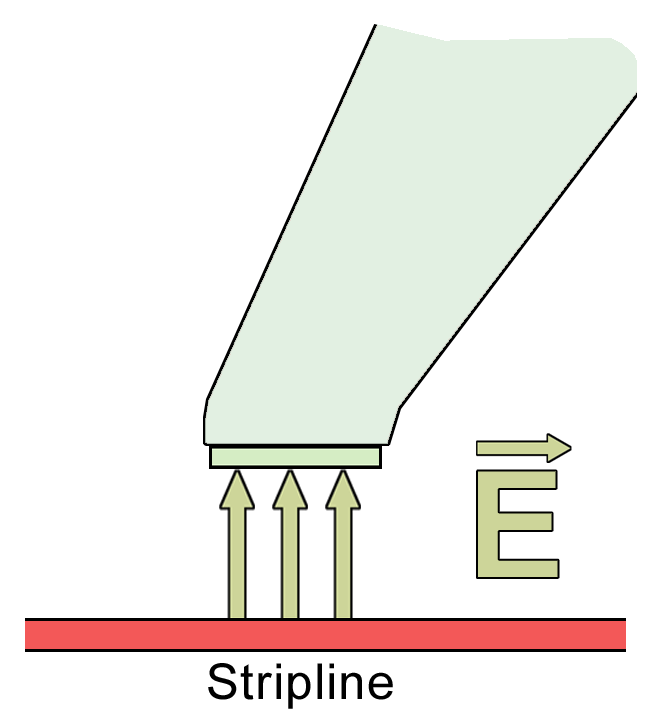

Ölçüm prensipleri | |

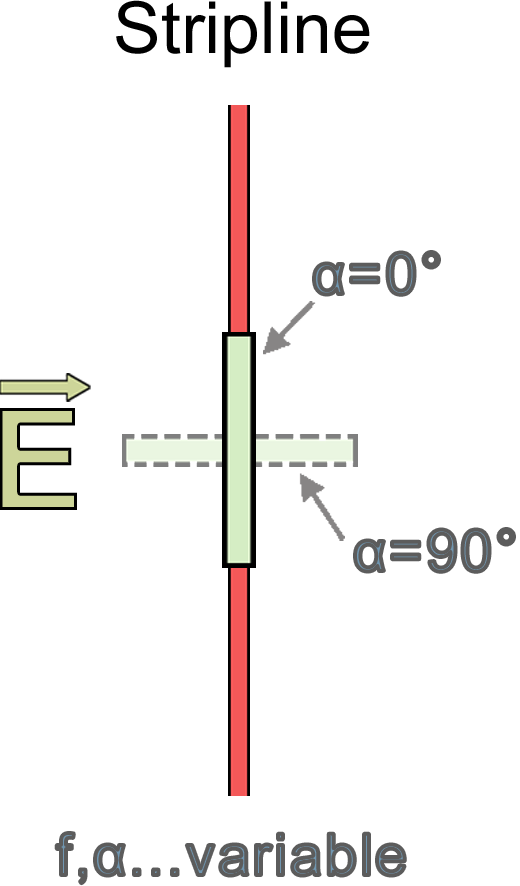

Tasarım, görünüm 1 | |

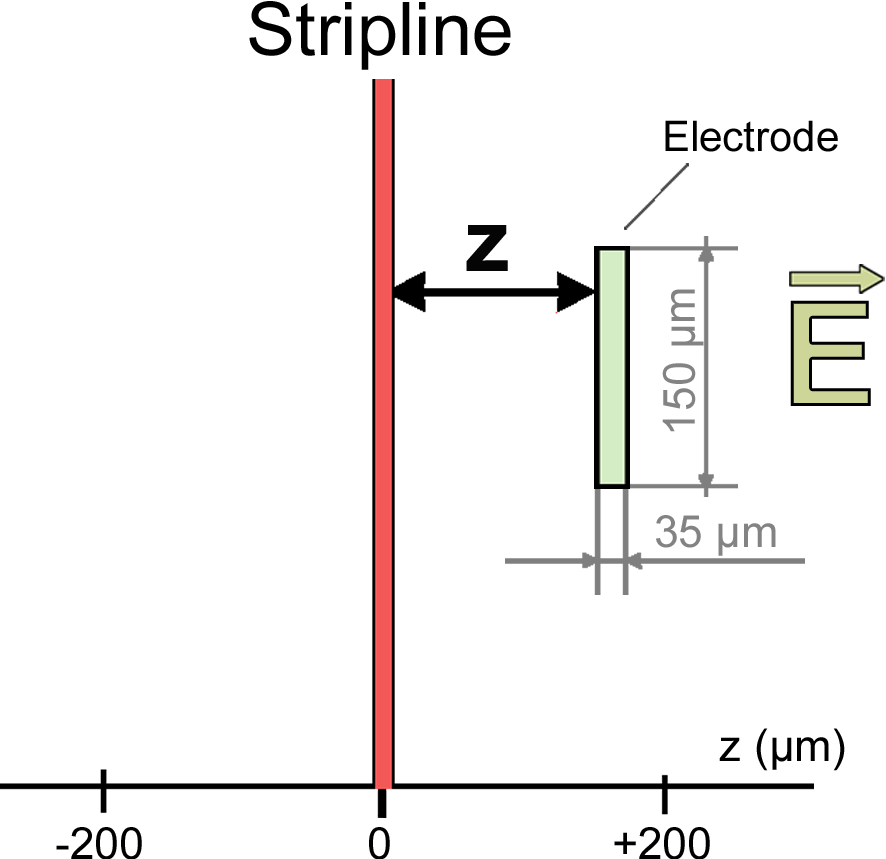

Tasarım, görünüm 2 | |

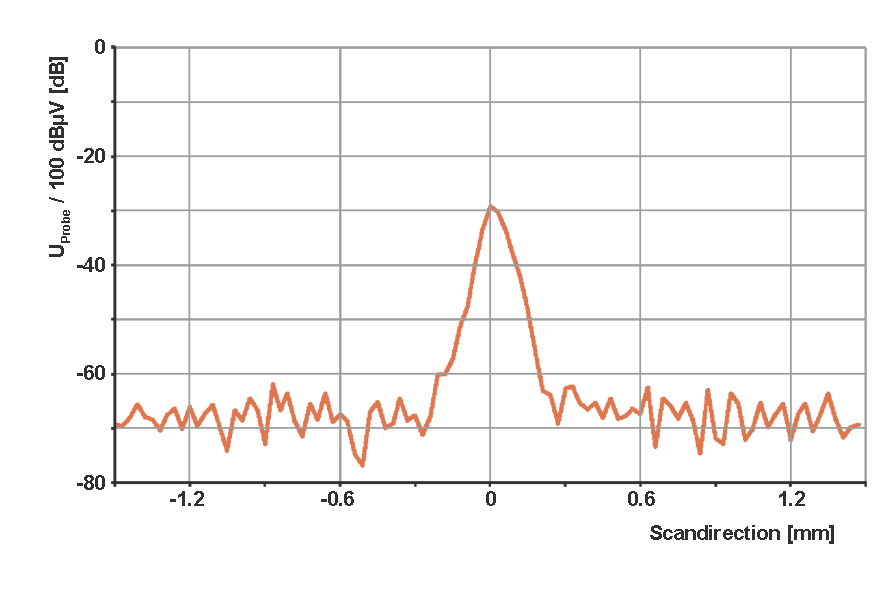

Enine profil |
Langer ICR E150 Set, Yakın Alan Mikroprob, E-alanı 7 MHz'den 3 GHz'e kadar
ICR E150, Yakın Alan Mikroprob E-alanı 7 MHz ile 3 GHz |
BT 706, Langer probları için Bias Tee |
SMA-SMA RA, Cable SMA-SMA, right angle |
ICR-C, ICR Sertifikası |
ICR Corr, Correction Curves ICR / USB |
NT FRI EU, Güç Kaynağı Ünitesi |
ICR case1, System Case |
Doküman İsmi | Tarih | İndirme | Boyut | İndir |
---|---|---|---|---|
Langer ICR E150 Set, Yakın Alan Mikroprobu | 11/11/2024 15:45:37 | 17 | 653,4 KB | İndir |
Overview Description Dimensions of ICR probes | 08/11/2024 14:21:21 | 22 | 1,11 MB | İndir |
