Pico Technology PicoVNA 108 300 kHz - 8.5 GHz

Bir zamanlar elit bir azınlığın etki alanı haline gelen mikrodalga ölçümü, bilim adamlarının, eğitimcilerin, haritacıların, müfettişlerin, mühendislerin ve teknisyenlerin yaşamlarına benzer şekilde girdi. Günümüzün mikrodalga ölçümleri basit, taşınabilir, doğru, uygun maliyetli ve öğrenmesi kolay olmalıdır.

PicoVNA'lar, benzeri görülmemiş performans, taşınabilirlik ve bedelinin karşılığını veren tamamen yeni, İngiltere’de tasarlanmış, profesyonel USB kontrollü, laboratuvar sınıfı vektör ağ cihazlarıdır.

PicoVNA 108, 10 Hz'de 124 dB'lik olağanüstü dinamik aralık ve 140 kHz'lik maksimum çalışma bant genişliğinde 0,006 dB'den az RMS iz gürültüsü sağlar. Cihazlar ayrıca her frekans noktasında dört S-parametresinin tamamını yalnızca 182 µs (PicoVNA 106) veya 189 µs (PicoVNA 108) veya veya S₁₁ + S₂₁ olarak 100 µs'den daha kısa sürede toplayabilir. Düşük maliyetleri, onları derin dinamik aralıklı skaler ağ analizörleri veya tek bağlantı noktalı vektör reflektometrelerinin yanı sıra tam işlevli çift bağlantı noktalı, çift yollu vektör ağ analizörleri olarak uygun maliyetli hale getirir. Bununla birlikte küçük işletmelerde ve hatta amatör atölyelerde laboratuvar veya üretim test teknisyeni veya metroloji uzmanına kadar tüm kullanıcıların ihtiyaçlarını karşılayabilirler.

Parametre	Değer					Koşullar
Ölçüm Bant Genişliği	140 kHz, 70 kHz, 35 kHz, 15 kHz, 10 kHz, 5 kHz, 1 kHz, 500 Hz, 100 Hz, 50 Hz, 10 Hz
Ortalama Görüntülenen Gürültü Tabanı	PicoVNA 106	PicoVNA 108
	Bant (MHz) Tipik (dB) Maks. (dB)	Bant (MHz) Tipik (dB) Maks. (dB)				Bir S21 kalibrasyonundan sonra maksimum güce ayarlanmış test sinyali seviyesine göre.
	0.3 – 10 –110 –100	0.3 – 1	–100	–90		İzolasyon kalibrasyonu adımında olduğu gibi bağlantı noktaları sonlandırıldı.
	10 – 4000 –118 –108	1 – 6000	–124	–110
	> 4000 –110 –100	> 6000	–120	–100
Dinamik Aralık	Grafiklere bakın (tipik, crosstalk hariç)					10 Hz bant genişliği
						Maksimum test gücü +6 dBm (6 GHz), 0 dBm (8,5 GHz). Ortalama yok.

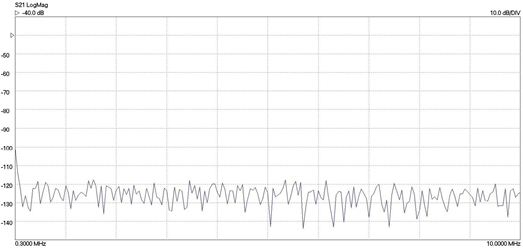

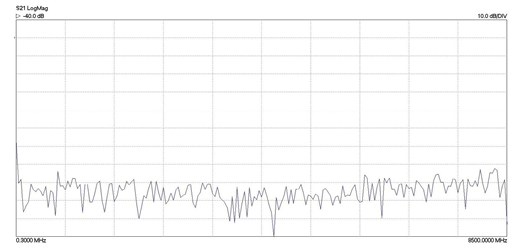

Dinamik aralık 0.3 MHz - 10 MHz (PicoVNA 108)				Dinamik aralık 10 MHz - 8,5 GHz (PicoVNA 108)










Sıcaklık Kararlılığı, Tipik	0.02 dB/°C for F < 4 GHz						S21 kalibrasyonundan sonra ölçülmüştür
	0.04 dB/°C for F ≥ 4 GHz
İzleme gürültüsü (RMS)	Bant Genişliği (kHz) Tipik (dB)				Maks. (dB)		1 MHz ile 6 GHz veya 8,5 GHz'yi kapsayan 201 noktalı tarama. Test gücü 0 dBm olarak ayarlandı.
	10 0,0008				0,002
	70 0,003				0,005
	140 0.005 (6 GHz) / 0.006 (8.5 GHz)				0,01
Ölçüm belirsizliği PC3.5 test portu arayüzleri	Seviye ve Frekans Aralığı		Yansıma mag / faz		İletim mag / faz		–3 dBm'lik test seviyesi
							Ortalama yok. Bant genişliği 10 Hz.
	–15 dB - 0 dB	< 2 MHz	0.7 dB / 8°	0 dB - +6 dB	0.4 dB / 6°		Kalibrasyon sıcaklığına eşit ortam sıcaklığı.
		> 2 MHz	0.5 dB / 4°		0.2 dB / 2°		Belirtilen performansı elde etme kapasitesine sahip iyi kalitede 3,5 mm kalibrasyon kiti ile 12 hata terimli kalibrasyonun gerçekleştirildiği varsayılır.
	–25 dB - –15 dB	< 2 MHz	0.8 dB / 6°	–40 dB - 0 dB	0.2 dB / 2°		Bu değerler, belirsizlik veri dosyası olarak USB bellek çubuğundaki Kontrol Standardımızla birlikte verilir:
		> 2 MHz	1.0 dB / 6°		0.1 dB / 1°
	–30 dB - –25 dB	< 2 MHz	3.0 dB / 20°	–60 dB - –40 dB	0.5 dB / 8° [6]		"Premium PC3.5 ile Cihaz Belirsizliği 106.dat önde"
		> 2 MHz	2.5 dB / 15° [6]		0.3 dB / 8° [8]
			3.0 dB / 20° [8]		0.3 dB / 4°		veya:
				–80 dB - –60 dB	2.0 dB / 15°
					1.5 dB / 12°		"Premium PC3.5 ile Cihaz Belirsizliği 108.dat önde"
	[6] PicoVNA 106, [8] PicoVNA 108
Ölçüm belirsizliği SMA test portu arayüzleri							–3 dBm'lik test seviyesi
	Seviye ve frekans aralığı		Yansıma mag / faz			İletim mag / faz	Ortalama yok. Bant genişliği 10 Hz.
							Kalibrasyon sıcaklığına eşit ortam sıcaklığı.
	–15 dB to 0 dB	< 2 MHz	0.99 dB / 11.3°		0 dB to +6 dB	0.57 dB / 8.5°	Belirtilen performansı elde etme kapasitesine sahip iyi kalitede 3,5 mm kalibrasyon kiti ile 12 hata terimli kalibrasyonun gerçekleştirildiği varsayılır.
		> 2 MHz	0.71 dB / 5.7°			0.28 dB / 2.8°	Bu değerler, belirsizlik veri dosyası olarak USB bellek çubuğundaki Kontrol Standardımızla birlikte verilir:
	–25 dB to –15 dB	< 2 MHz	1.13 dB / 14.1°		–40 dB to 0 dB	0.42 dB / 2.8°
		> 2 MHz	1.41 dB / 8.5°			0.14 dB / 1.4°	"Pico Standard SMA ile Cihaz Belirsizliği 106.dat önde"
	–30 dB to –25 dB	< 2 MHz	4.24 dB / 28.3°		–60 dB to –40 dB	0.71 dB / 11.3°
		> 2 MHz	3.54 dB / 21.2°			0.42 dB / 5.7°	veya:
					–80 dB to –60 dB	2.83 dB / 21.2°	"Pico Standard SMA ile Cihaz Belirsizliği 108.dat önde"
						2.12 dB / 17.0°
Sahte yanıtlar	–76 dBc tipik, –70 dBc max.						Ana sahte yanıt, (2 x RF + 1.3) MHz veya (3 x RF + 2.6) 'ya yakın bir yerde gerçekleşir, burada RF, MHz cinsinden test frekansıdır. Örneğin, merkez frekansı 1900 MHz olan bir bant geçiren filtreyi test ederken, 632.47 MHz veya 949.35 MHz civarında istenmeyen bir yanıt oluşacaktır. Bilinen tüm durumlarda, seviyeler belirtildiği gibi olacaktır.
Test Port Özellikleri
Yük Eşleşmesi	40 dB min. düzeltildi, 46 dB, tipik düzeltildi
	15 dB (PicoVNA 108), tipik, düzeltilmemiş
Kaynak Eşleşmesi	40 dB min. düzeltildi, 46 dB, tipik düzeltildi
	15 dB (PicoVNA 108), tipik, düzeltilmemiş
Yönelme	40 dB min. düzeltildi, 47 dB, tipik düzeltildi
Crosstalk	PicoVNA 106			PicoVNA 108			Düzeltildi. Her iki kalibre edilmiş port kısa devrelerde sonlandırıldı. İzolasyon kalibrasyonundan sonra.

	Band (MHz) Typical (dB)Max. (dB)			Band (MHz) Typical (dB)Max. (dB)
	< 2 –100 –90			< 1 –100 –90
	2 to 4000 –110 90			2 to 6000 –110 90
	4000 - 6000–100 90			6000 - 8000–100 90
Maximum Giriş Seviyesi	+10 dBm, typ.						0.1 dB sıkıştırma
Maximum Giriş Seviyesi	+20 dBm			+23 dBm			Hasar yok
Empedans	50 Ω
Bağlantı	N Tipi, Dişi

300 kHz ile 6 veya 8,5 GHz çalışma
Saniyede 5500 çift bağlantı noktalı S parametresine kadar yüksek hız
Saniyede 10000 S₁₁ + S₂₁'den fazla
Optimum doğruluk için dörtlü RX dört alıcı mimarisi
10 Hz bant genişliğinde 124 dB'ye kadar dinamik aralık
Maksimum 140 kHz bant genişliğinde 0,005 dB RMS iz gürültüsü
Yarım raf, az yer kaplayan, hafif paket
Microsoft Windows arayüzünden USB üzerinden PC kontrollü
Referans düzlem kaydırma ve gömme kaldırma
Zaman alanı ve bağlantı noktası empedans dönüşümleri
Touchstone dahil olmak üzere tablo şeklinde ve grafik baskı ve kaydetme formatları
Yüksek hızlı cihaz profili oluşturma için tetikleyiciden tasarruf edin (PicoVNA 108)
VSWR düzeltmeli çift frekanslı mikser ölçümleri (PicoVNA 108)
P1dB, AM'den PM'ye ve bağımsız sinyal üreteci araçları
Kılavuzlu 8 ve 12 dönem ve mutlak güç kalibrasyon süreçleri
Bilinmeyen ve bağlantılı DUT izolasyonu dahil 6 kalibrasyon modu
Güvenilir ölçümler için verilerle kalibrasyon ve kontrol standartları

PC veri arayüzünü kontrol etme	USB 2.0
Üçüncü taraf test yazılımı desteği	Kullanıcı arabirimi yazılımının bir parçası olarak Dinamik Bağlantı Kitaplığı (DLL)
Dış boyutlar (mm)	286 x 174 x 61 (L x W x H) koNnektörler hariç
Ağırlık	1.85 kg	1.9 kg
Sıcaklık Aralığı(çalışma)	5 °C - 40 °C
Sıcaklık Aralığı(depolama)	−20 °C - +50 °C
Nem	%80 maks., yoğuşmasız
Titreşim(depolama)	0.5 g, 5 Hz - 300 Hz
Güç Kaynağı Özellikleri	+12 - +15 V DC, 22 W (PicoVNA 106), 25 W (PicoVNA 108)
Güç Kaynağı Konnektörü	5.5 mm çapında delik, 2.1 mm çapında merkez kontak pimi. Merkez pim pozitif.
Host PC Gereklilikleri	Microsoft Windows 7, 8 / 10 2 GB RAM / fazlası
Güvenlik	Uygun - EN61010-1:2010 and EN61010-2-030:2010

Model: PicoVNA 108 6 GHz - 8.5 GHz

Standart Donanım

PicoVNA Vektör Ağ Analizörü (Kalibre edildi. Veriler içeren sertifika ayrıca edinilebilir.)
PS010 Evrensel giriş 12 V 4,5 A çıkış güç kaynağı
PA153 PicoVNA 106 taşıma çantası
DI111 PicoVNA 2 yazılımı ve USB flash sürücüdeki belgeler
TA486 PicoWrench N, SMA, PC3.5 ve K-tipi konektörler için RF kombinasyon anahtarı Miktar: 2
MI106 Pico mavi USB 2.0 kablosu 1,8 m
