Tektronix IsoVu™ İzole Akım Probları - TICP100, TICP050, TICP025
TICP Serisi IsoVuTM İzole Osiloskop Akım Probları, şant ve akım izleme dirençleri kullanarak doğru, düşük gürültülü ve dinamik akım ölçümleri yapar; ayrıca güç devrelerinde yüzen cihazlarda meydana gelen hızlı değişen ortak mod voltajlarına rağmen bu ölçümleri sağlar.
Tam galvaniyik izolasyon, toprak hatlarını ortadan kaldırır ve 1000 V CAT II ortak mod voltajı derecelendirmesi ile çok yüksek ortak mod reddi sağlar; Kirlenme derecesi 2 (ek bilgi için veri sayfasına bakınız). 1X yapılandırmasında, prob ±0.5 V aralığını ölçer ve 50 Ω girişi, 1 GHz'de 150 µVRMS'tan daha düşük son derece düşük gürültü sunar – bu, akım şantlarında düşük voltaj düşüşlerini ölçmek için idealdir. Diferansiyel voltaj aralığını genişletmek için farklı zayıflatma uçları mevcuttur. Kullanılan şanta bağlı olarak, bu problar düşük güçlü mobil tasarımlar için mikroamper (µA) seviyelerinden, endüstriyel ve mobilite sistemleri için yüzlerce amper seviyelerine kadar akım ölçümleri yapabilir.
| Problar |
TICP100 |
TICP050 |
TICP025 |
| Bant genişliği |
1 GHz |
500 MHz |
250 MHz |
| Rise time |
400 ps |
500 MHz |
250 MHz |
| DC kazanç doğruluğu |
±1.5% |
| Maksimum ortak mod voltajı |
1800 V; Kirlilik Derecesi 1 ortamında kullanım için; Geçici seviye 5kVpk'yi aşmamalıdır |
| 1300 V; Kirlilik derecesi 2; Geçici seviye 5kVpk'yi aşmamalı |
| CAT III için 600 V; Kirlilik derecesi 2 |
| CAT II için 1000 V; Kirlilik derecesi 2 |
| RMS gürültü spektral yoğunluğu |
4,70 nV / √Hz (20 MHz'de <21 μVRMS) |
| Prob kablosu uzunluğu |
2 metre (78 inç) |
Tektronix IsoVu™ İzole Akım Probları - TICP100, TICP050, TICP025
Ana Performans Özellikleri ve Özellikler
- Proba ucu ile osiloskop arasında galvaniyik izolasyon
- Üç bant genişliğinde mevcut: 1 GHz, 500 MHz ve 250 MHz
- Şant ve 1X, 10X veya 100X prob uçları ile belirlenen geniş akım ölçüm aralığı
- Maksimum ortak mod voltajı: 1800 V; Kirlenme Derecesi 1 ortamında kullanım için; Geçici seviyelerle maksimum 5 kVpk aşılmamalıdır
- Gürültü <4.7 nV / √Hz (<150 µVRMS 1 GHz'de)
- DC'de 140 dB CMRR ve 1 MHz'de kadar 90 dB
- Tektronix 4, 5 ve 6 Serisi MSO osiloskopları ile uyumlu
- TekVPI™ arayüzü, osiloskop ön panelinden veya programlama arayüzünden kontrol ve prob yapılandırması sağlar
Ana Uygulamalar
- Akım şantı ölçümleri
- SiC veya GaN, FET’ler veya IGBT’ler kullanan yarım/tam köprü tasarımları
- Çift darbe testi (DPT)
- Yüzen kapı ölçümleri
- Güç dönüştürücü tasarımları
- Anahtarlamalı güç kaynağı tasarımı
- Sabit durum, uyku ve uyanma durumu akım izleme
Tektronix IsoVu™ İzole Akım Probları - TICP100, TICP050, TICP025

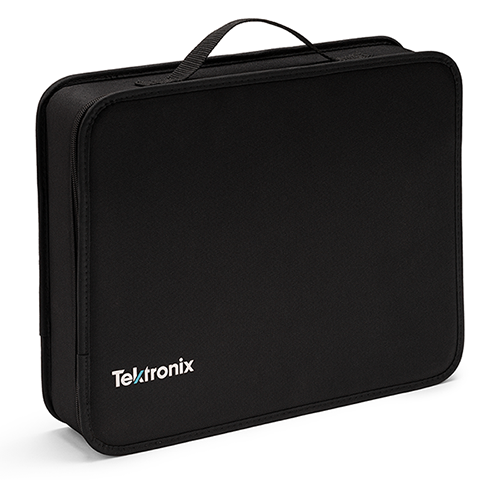

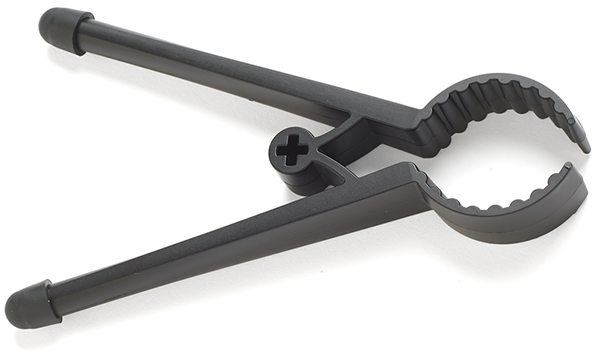

Standart Aksesuarlar
Aşağıdaki tabloda prob ile birlikte gönderilen aksesuarlar listelenmiştir.
Alternatif Ürünler
TCP0020 20 A AC/DC Akım Probu
TCP0030A 30 A AC/DC Akım Probu
TCP0150 150 A AC/DC Akım Probu
TRCP0300 300 A Rogowski AC Akım Probu
TRCP0600 600 A Rogowski AC Akım Probu
TRCP3000 3000 A Rogowski AC Akım Probu
Desteklenen Osiloskoplar
• 4 Serisi MSO, 4 Serisi B MSO
• 5 Serisi MSO, 5 Serisi B MSO, 5 Serisi MSO LP
• 6 Serisi MSO, 6 Serisi B MSO
Servis Seçenekleri
• Opt. C3 Kalibrasyon Hizmeti 3 Yıl
• Opt. C5 Kalibrasyon Hizmeti 5 Yıl
• Opt. D1 Kalibrasyon Veri Raporu
• Opt. D3 Kalibrasyon Veri Raporu 3 Yıl (Opt. C3 ile birlikte)
• Opt. D5 Kalibrasyon Veri Raporu 5 Yıl (Opt. C5 ile birlikte)
• Opt. R3 Onarım Hizmeti 3 Yıl (garanti dahil)
• Opt. R5 Onarım Hizmeti 5 Yıl (garanti dahil)
• Opt. T3 Üç Yıl Toplam Koruma Planı
• Opt. T5 Beş Yıl Toplam Koruma Planı
